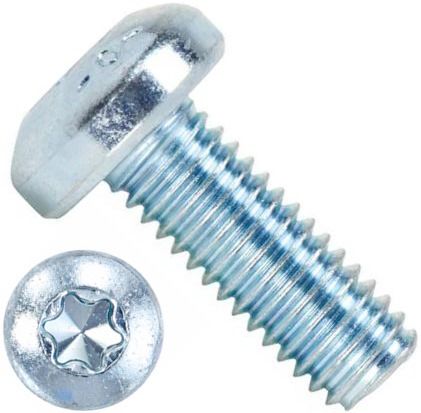

Винт резьбовыдавливающий с полукруглой головкой и шлицем TORX DIN 7500 form CE, класс прочности 8.8, оцинкованная сталь

Винт резьбовыдавливающий Taptite DIN 7500 форма CE - это виброустойчивое крепежное изделие, формирующее метрическую резьбу в скрепляемых металлах. Его использование исключает материальные и трудовые затраты на нарезание резьбы, шайбы, гайки, фиксирующие клеи. Обеспечивает прочное соединение, устойчивое к динамическим нагрузкам и к воздействию вибрации. За счет плотной посадки отсутствует зазор между резьбой винта и стенками отверстия. Используется для фиксации элементов конструкций в  сфере машиностроения, приборостроения и строительства.

Винт резьбонакатной изготовлен из оцинкованной высокопрочной стали 8.8. Форма СЕ подразумевает наличие полукруглой головки со шлицем Torx. Обеспечивает прочное соединение, устойчивое к динамическим нагрузкам и к воздействию вибрации. Полукруглая головка изделия обеспечивают большую площадь сцепления необходимую для фиксации винта на поверхности. Винты DIN 7500 form СЕ подходят для создания прочного крепления, когда нет необходимости, чтобы головка винта находилась заподлицо с поверхностью закрепляемого материала.

Преимущества

• Высокопрочная сталь позволяет использовать метиз в соединениях, испытывающих постоянную высокую нагрузку.
• Имеет специальную форму входной части (кончика), которая условно представляет собой треугольник со скругленными углами.
• Для монтажа достаточно просто просверлить отверстие (не требует применения метчика).
• Формирует резьбу, выдавливая её в материале (накатным способом) не образуя стружки.
• Плотно устанавливается, устойчив к вибрациям и динамическим нагрузкам.
• Значительно сокращает время монтажа (так как нет необходимости нарезать резьбу в отверстиях и прочищать их от стружки).
• Возможность многократного использования.

Аналоги DIN 7500 форма С (CE):

• ГОСТ 10621-80

Размеры

Диаметр резьбы d	М3	М4	М5	М6	М8
Диаметр головки винта dk max	5,6	8	9,5	12	16
Высота головки k max	2,4	3,1	3,7	4,6	6
Размер шлица m	Т10	Т20	Т25	Т30	Т40

все размеры указаны в мм

Диаметр отверстий для DIN 7500 СE (применимо к стали твердостью НВ 135):

Толщина материала/диаметр резьбы	М3	М4	М5	М6	М8
2	2,7	3,6	4,5	5,4	7,25
4	2,75	3,65	4,55	5,45	7,25
6	2,75	3,7	4,6	5,5	7,4
8		3,7	4,65	5,55	7,4
10			4,65	5,55	7,5
12					7,5
14					7,5

все размеры указаны в мм

Характеристики

• DIN
  7500 CE
• Единицы измерения
  шт
• Шлиц
  TORX
• Форма головки
  Полукруглая
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  8.8
• Материал
  Оцинкованная сталь

• оцинкованный
• С полукруглой головкой
• Torx
• Оцинкованные с полукруглой головкой
• Самонарезающие
• Самонарезающие с полукруглой головкой
