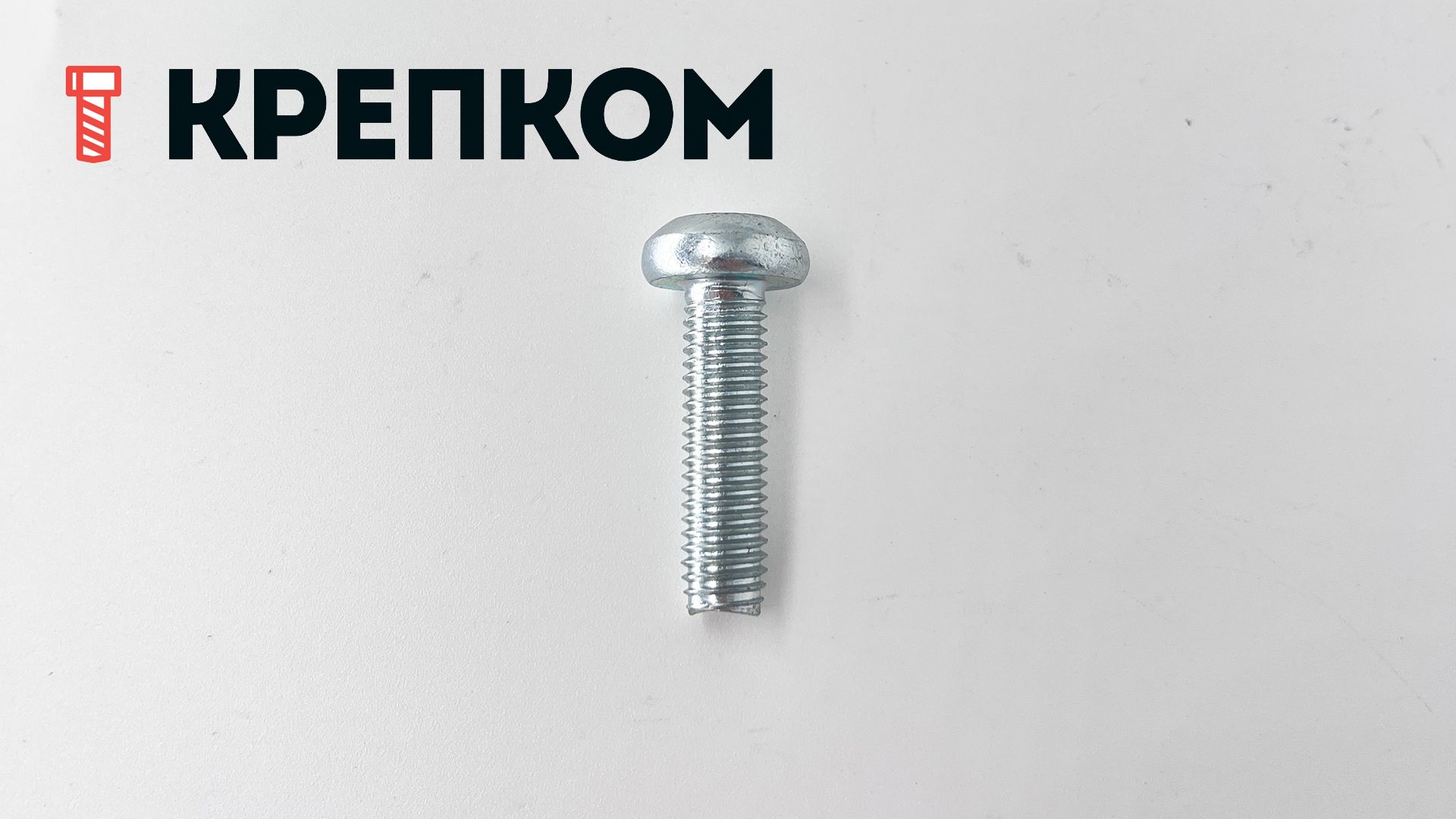

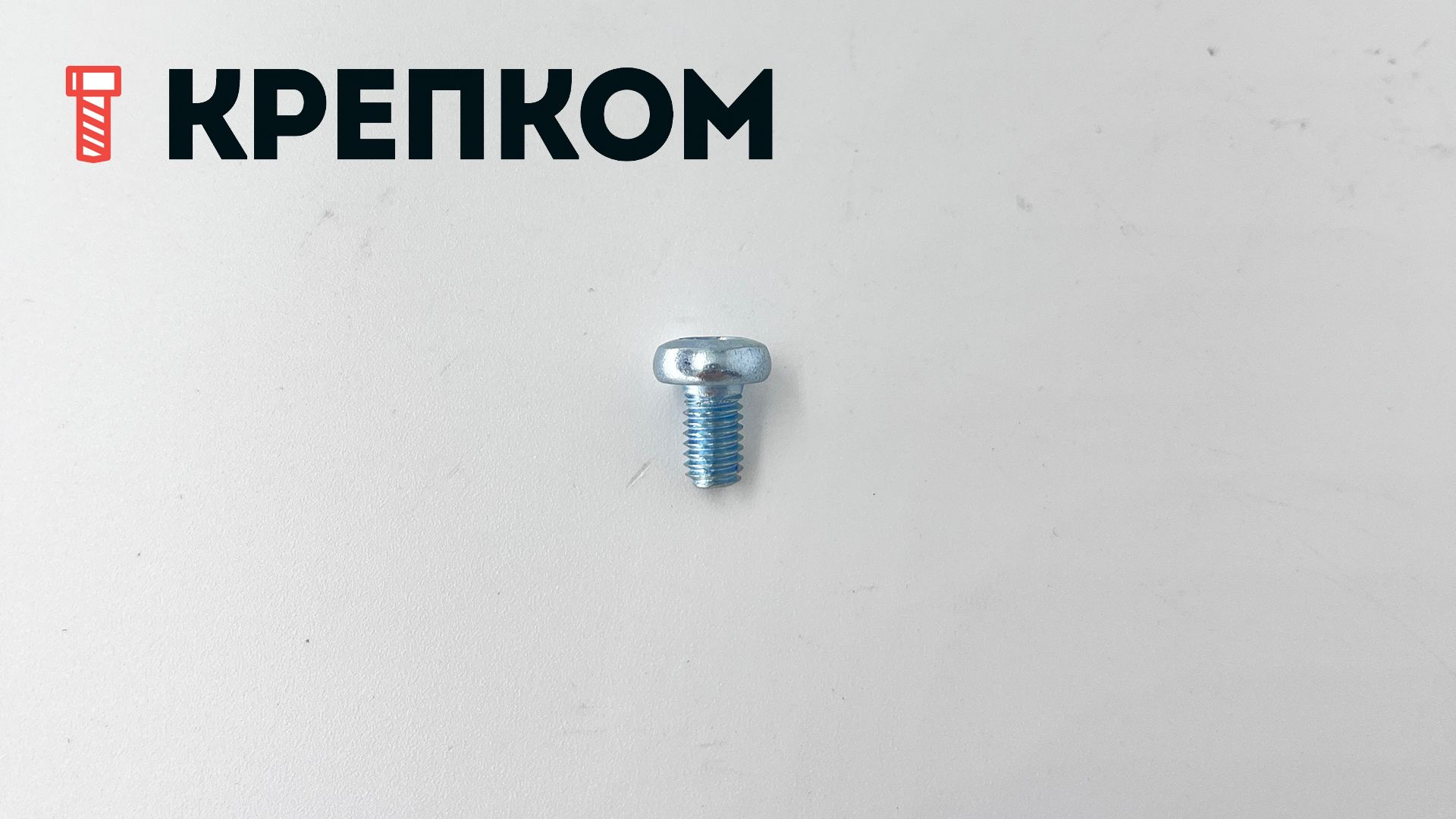

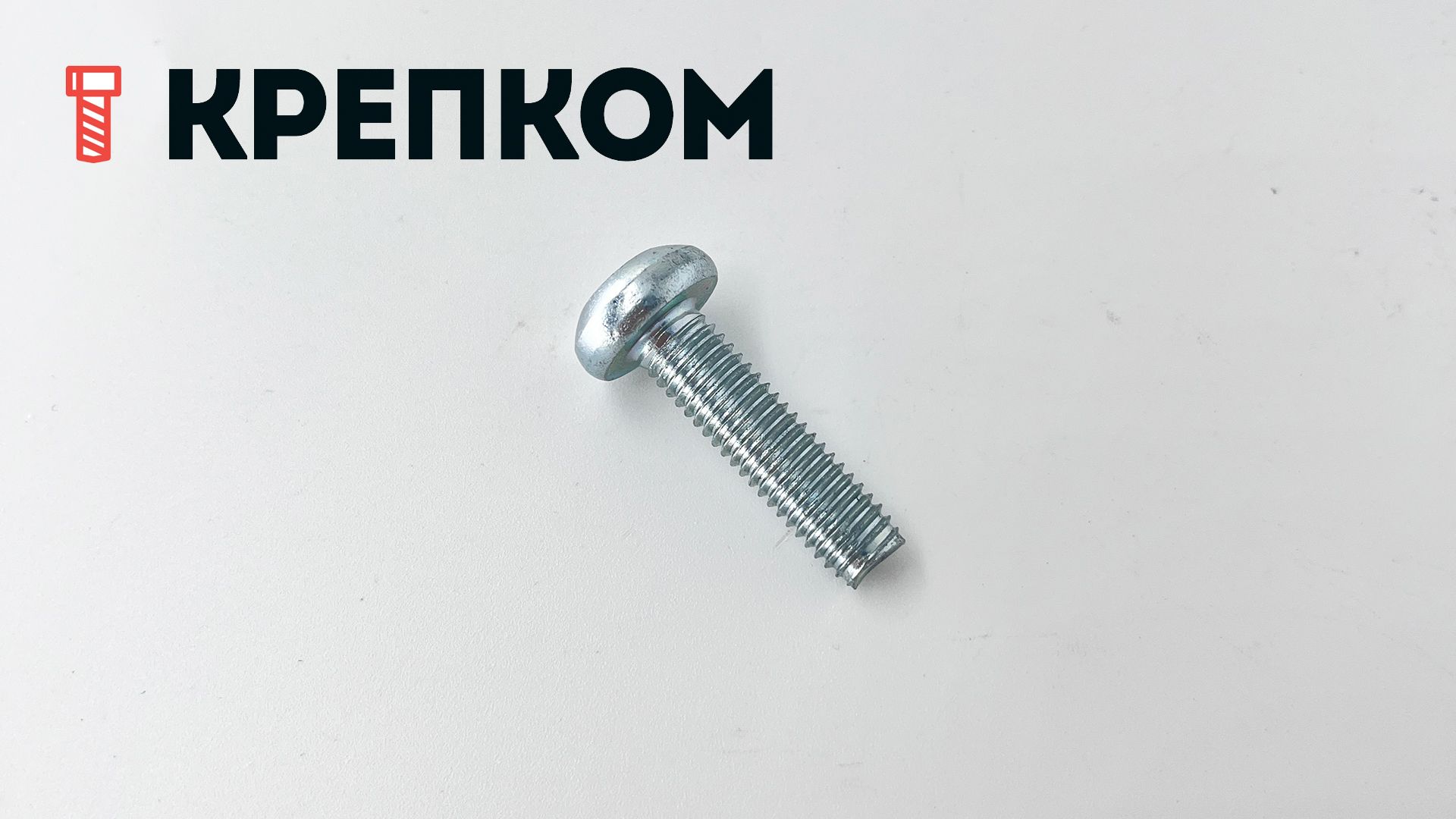

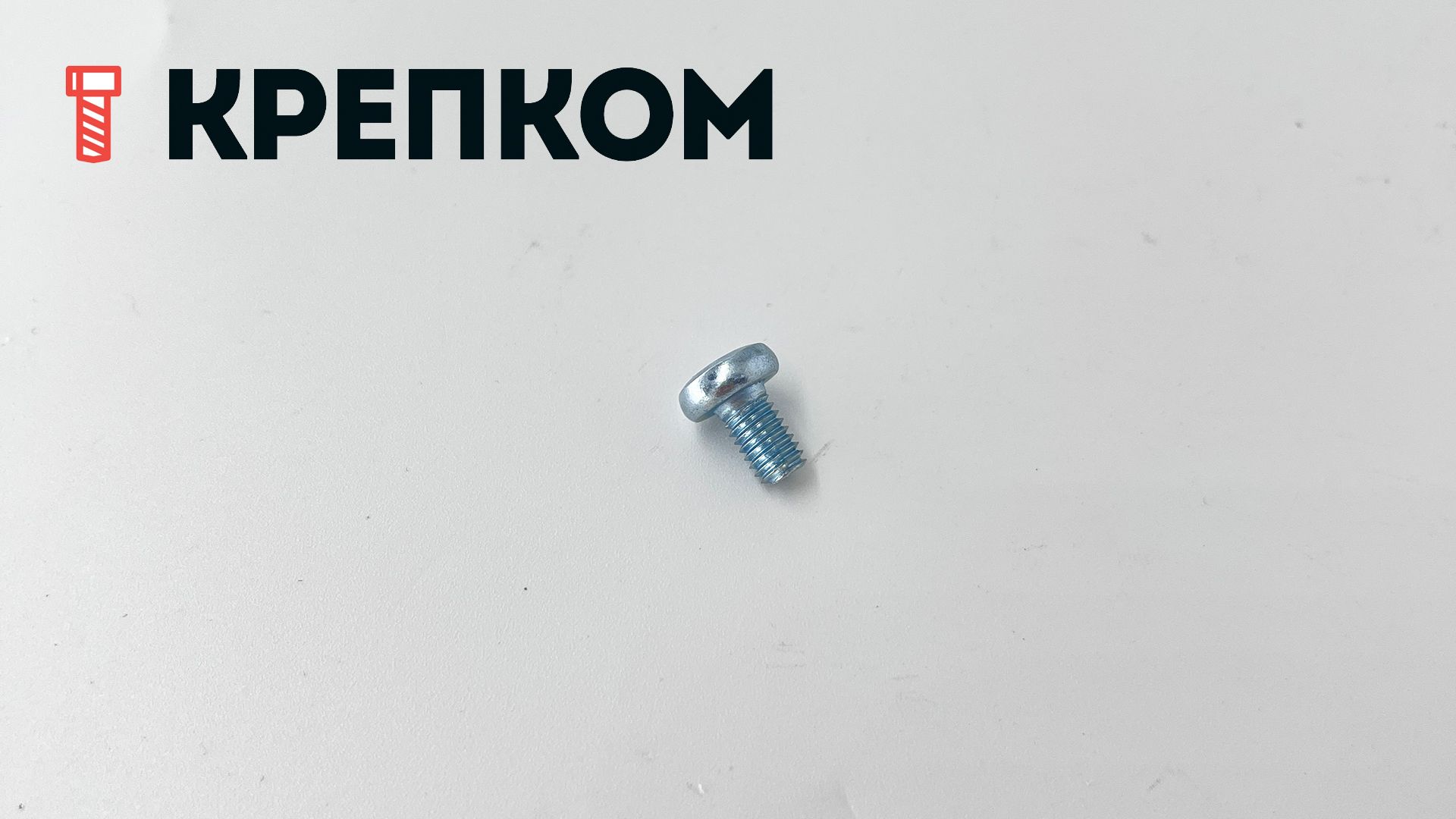

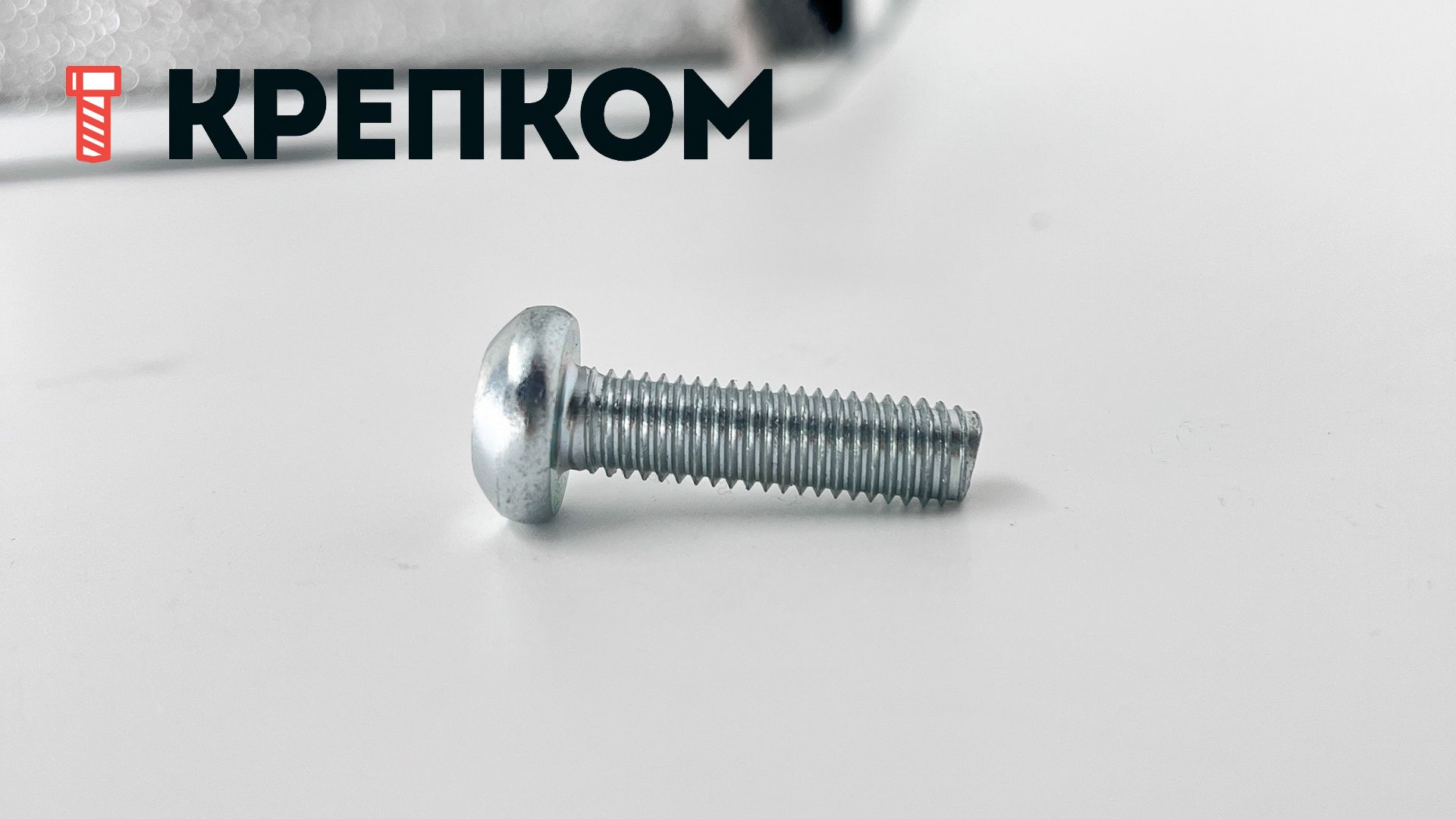

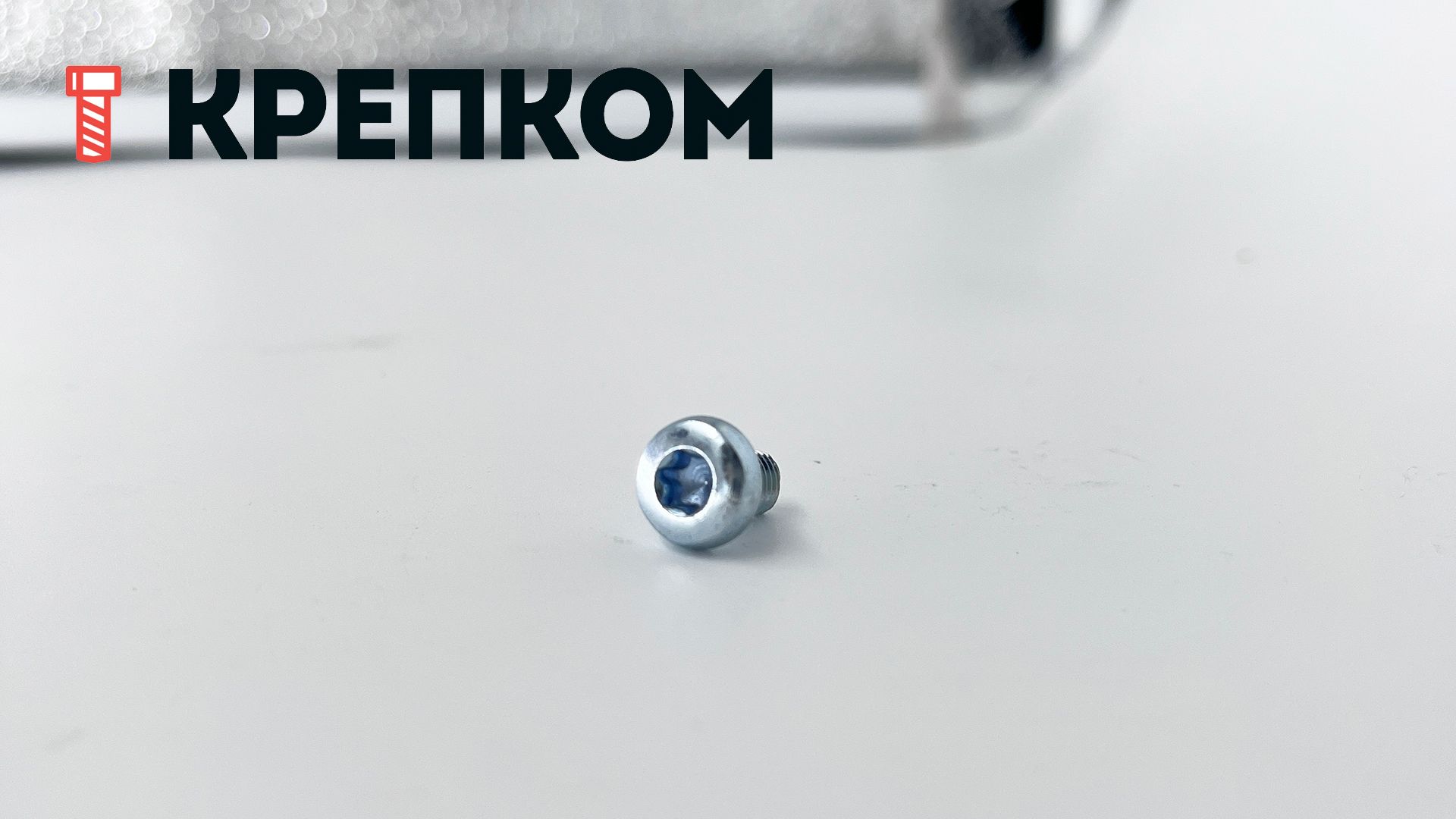

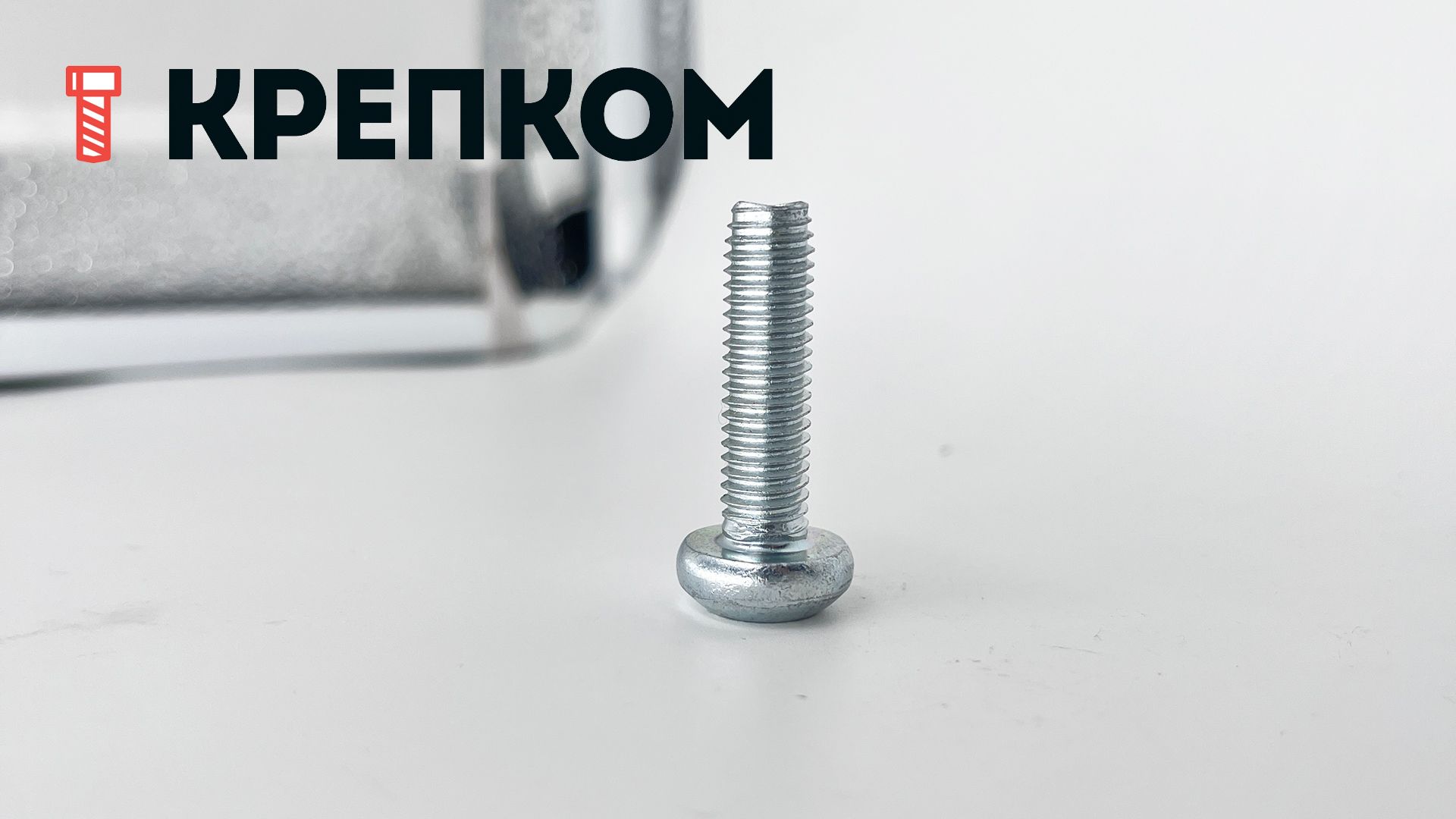

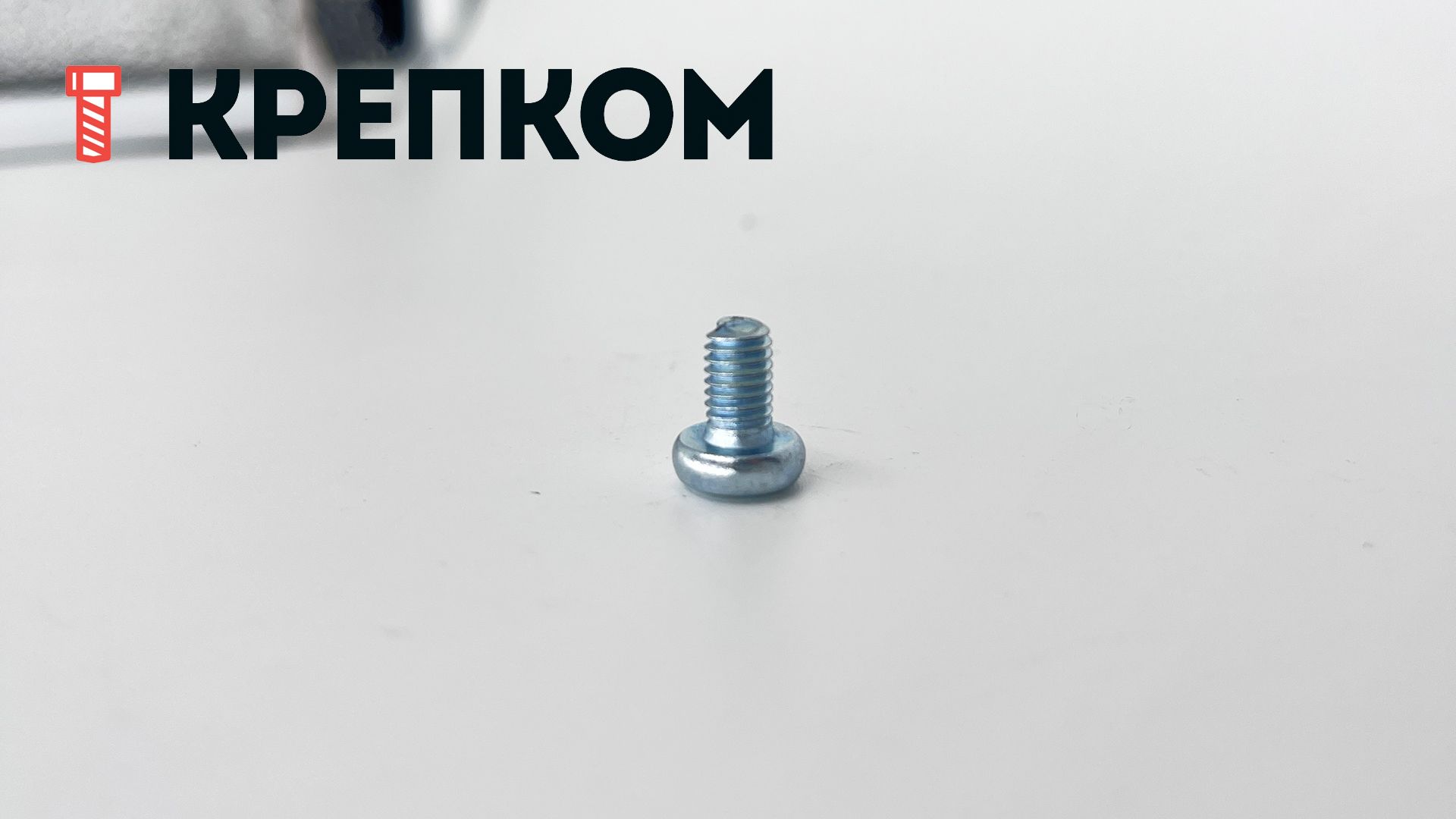

Винт резьбовыдавливающий с полукруглой головкой и шлицем TORX DIN 7500 form CE, оцинкованная сталь
Код товара: WN00123759
Ваш консультант Борис
+7 (999) 027-78-44- Для соединения стали твердостью до 135 HB, мягких металлов и сплавов.
- Используется в гладких отверстиях, полученных сверлением, пробивкой, отливкой.
- Выдавливает метрическую резьбу, без образования стружки.
- Обеспечивает надёжное стопорение резьбового соединения.
- Стандарт: DIN 7500, форма CE.
- Полукруглая головка обеспечивает плотный прижим компонентов.

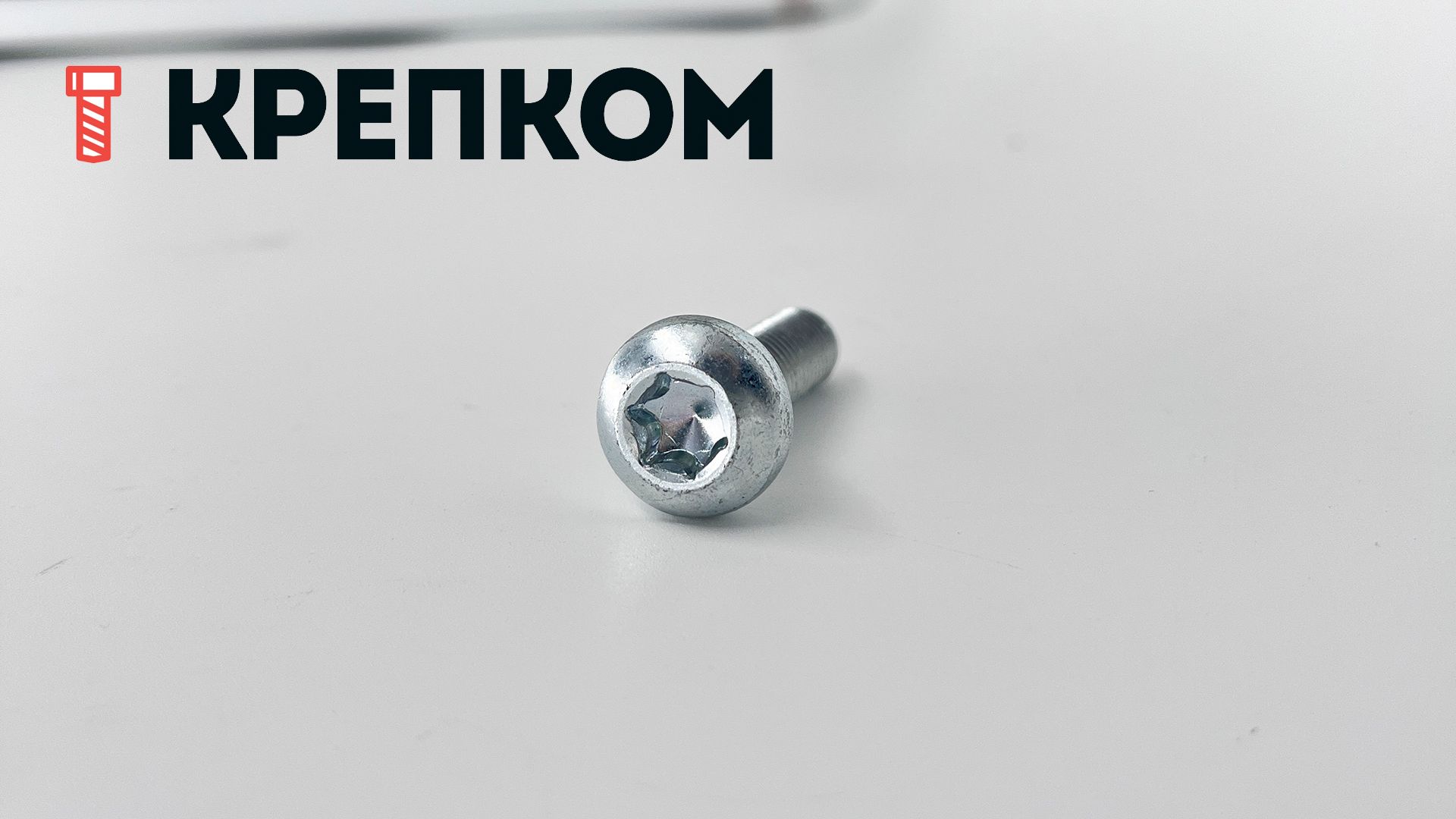

- Звездообразный шлиц Torx способствует передаче высокого крутящего момента.
- Закаленная оцинкованная сталь с поверхностной твердостью не менее 450 HV.
- Номинальный диаметр: от М3 до М8
- Длина (от головки): от 4 до 60 мм
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт резьбовыдавливающий с полукруглой головкой М3х4 T10 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
4
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
4
4
Шаг резьбы (мм)
0,5
0,5
3
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М3х5 T10 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
5
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
5
5
Шаг резьбы (мм)
0,5
0,5
3662
шт
4
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М3х6 T10 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
6
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
6
6
Шаг резьбы (мм)
0,5
0,5
424720
шт
2
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М3х8 T10 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
8
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
8
8
Шаг резьбы (мм)
0,5
0,5
2149238
шт
2
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М3х10 T10 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
10
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
10
10
Шаг резьбы (мм)
0,5
0,5
1297000
шт
2
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М3х12 T10 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
12
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
12
12
Шаг резьбы (мм)
0,5
0,5
2
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М3х16 T10 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
16
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
16
16
Шаг резьбы (мм)
0,5
0,5
323990
шт
3
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М3х20 T10 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
20
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
20
20
Шаг резьбы (мм)
0,5
0,5
2420
шт
7
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М3х25 T10 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
25
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
25
25
Шаг резьбы (мм)
0,5
0,5
7
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М4х6 T20 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
6
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
6
6
Шаг резьбы (мм)
0,7
0,7
983
шт
7
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М4х8 T20 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
8
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
8
8
Шаг резьбы (мм)
0,7
0,7
2000
шт
5
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М4х10 T20 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
10
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
10
10
Шаг резьбы (мм)
0,7
0,7
105
шт
10
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М4х12 T20 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
12
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
12
12
Шаг резьбы (мм)
0,7
0,7
316400
шт
4
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М4х16 T20 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
16
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
16
16
Шаг резьбы (мм)
0,7
0,7
526412
шт
4
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М4х20 T20 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
20
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
20
20
Шаг резьбы (мм)
0,7
0,7
2970
шт
9
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М4х25 T20 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
25
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
25
25
Шаг резьбы (мм)
0,7
0,7
2226
шт
10
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М4х30 T20 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
30
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
30
30
Шаг резьбы (мм)
0,7
0,7
10
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М4х35 T20 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
35
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
35
35
Шаг резьбы (мм)
0,7
0,7
14
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М5х6 T25 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
6
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
6
6
Шаг резьбы (мм)
0,8
0,8
9
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М5х8 T25 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
8
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
8
8
Шаг резьбы (мм)
0,8
0,8
859400
шт
6
руб.
1 шт
Винт резьбовыдавливающий с полукруглой головкой М5х10 T25 DIN 7500 CE, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
10
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
10
10
Шаг резьбы (мм)
0,8
0,8
153540
шт
4
руб.
1 шт
Показать ещё
Винт резьбовыдавливающий Taptite DIN 7500 форма CE - это виброустойчивое крепежное изделие, формирующее метрическую резьбу в скрепляемых металлах. Его использование исключает материальные и трудовые затраты на нарезание резьбы, шайбы, гайки, фиксирующие клеи. Обеспечивает прочное соединение, устойчивое к динамическим нагрузкам и к воздействию вибрации. За счет плотной посадки отсутствует зазор между резьбой винта и стенками отверстия. Используется для фиксации элементов конструкций в сфере машиностроения, приборостроения и строительства.
Винт резьбонакатной изготовлен из оцинкованной закалённой стали. Размерный ряд ограничен диаметрами М3, М4, М5, М6, М8. Форма СЕ подразумевает наличие полукруглой головки со шлицем Torx. Обеспечивает прочное соединение, устойчивое к динамическим нагрузкам и к воздействию вибрации. Полукруглая головка изделия обеспечивают большую площадь сцепления необходимую для фиксации винта на поверхности. Винты DIN 7500 form СЕ подходят для создания прочного крепления, когда нет необходимости, чтобы головка винта находилась заподлицо с поверхностью закрепляемого материала.
Преимущества:
- Имеет специальную форму входной части (кончика), которая условно представляет собой треугольник со скругленными углами.
- Для монтажа достаточно просто просверлить отверстие (не требуют применения метчика).
- Сами формируют резьбу, выдавливая её в материале (накатным способом) не образуя стружки.
- Плотно устанавливаются, устойчивы к вибрациям и динамическим нагрузкам.
- Значительно сокращают время монтажа (так как нет необходимости нарезать резьбу в отверстиях и прочищать их от стружки).
- Возможность многократного использования.
- ГОСТ 10621-80
Размеры:
| Диаметр резьбы d | М3 | М4 | М5 | М6 | М8 |
|
Диаметр головки винта dk max |
5,6 | 8 | 9,5 | 12 | 16 |
|
Высота головки k max |
2,4 | 3,1 | 3,7 | 4,6 | 6 |
| Размер шлица m | Т10 | Т20 | Т25 | Т30 | Т40 |
все размеры указаны в мм
Диаметр отверстий для DIN 7500 СE (применимо к стали твердостью НВ 135):
|
Толщина материала/диаметр резьбы |
М3 | М4 | М5 | М6 | М8 |
| 2 | 2,7 | 3,6 | 4,5 | 5,4 | 7,25 |
| 4 | 2,75 | 3,65 | 4,55 | 5,45 | 7,25 |
| 6 | 2,75 | 3,7 | 4,6 | 5,5 | 7,4 |
| 8 |
|
3,7 | 4,65 | 5,55 | 7,4 |
| 10 |
|
|
4,65 | 5,55 | 7,5 |
| 12 |
|
|
|
|
7,5 |
| 14 |
|
|
|
|
7,5 |
все размеры указаны в мм
Характеристики
-
DIN7500 CE
-
Единицы измеренияшт
-
ШлицTORX
-
Форма головкиПолукруглая
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Thread rolling screws, with metric thread, CE/PE = pan head acc. to ISO 14583 ISR = hexalobular socket
