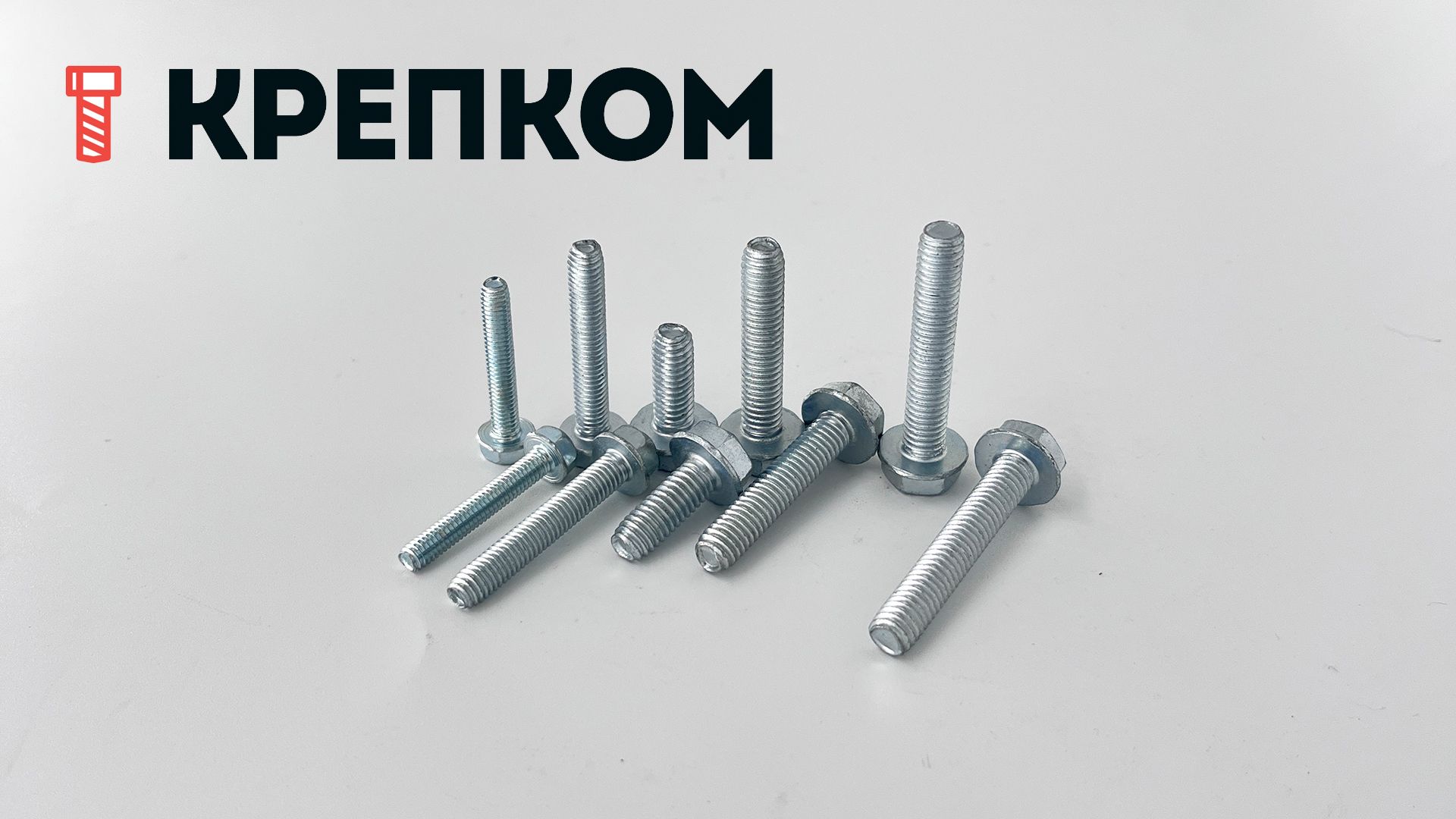

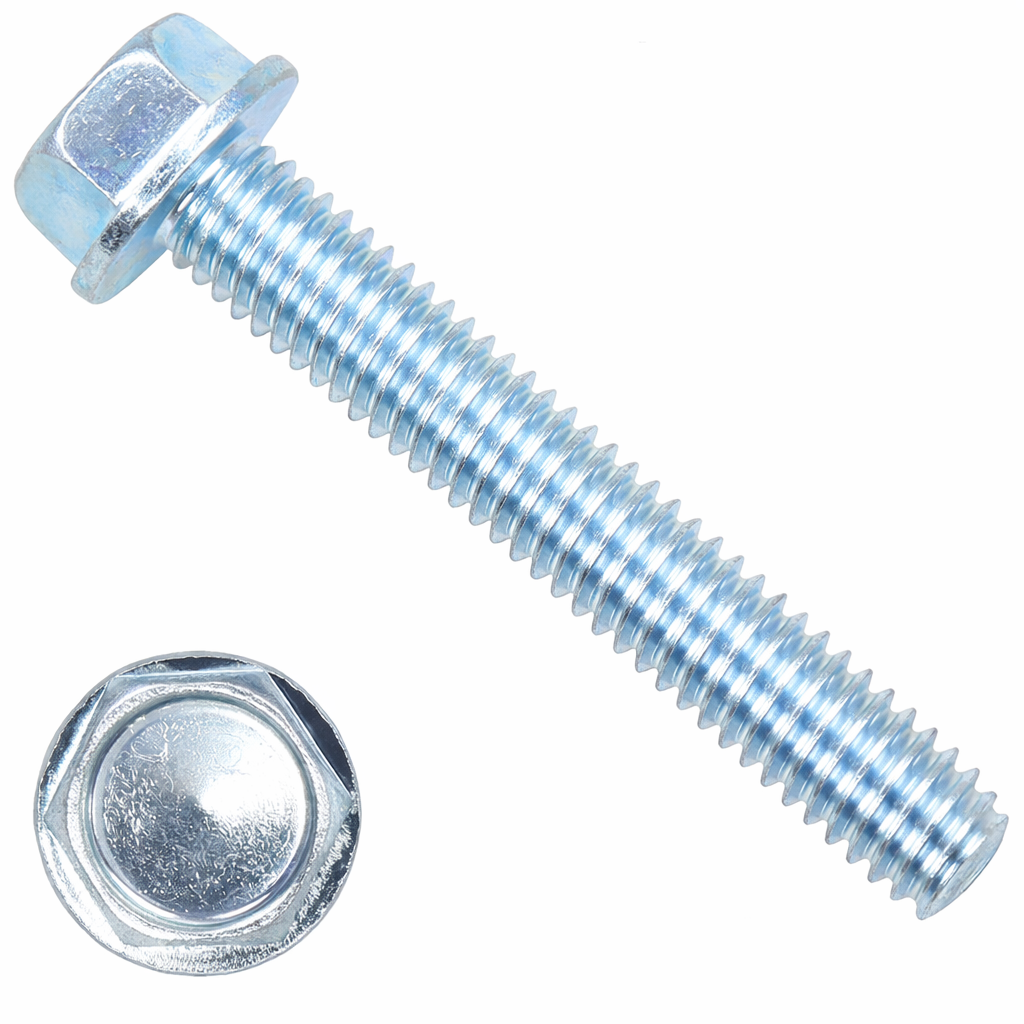

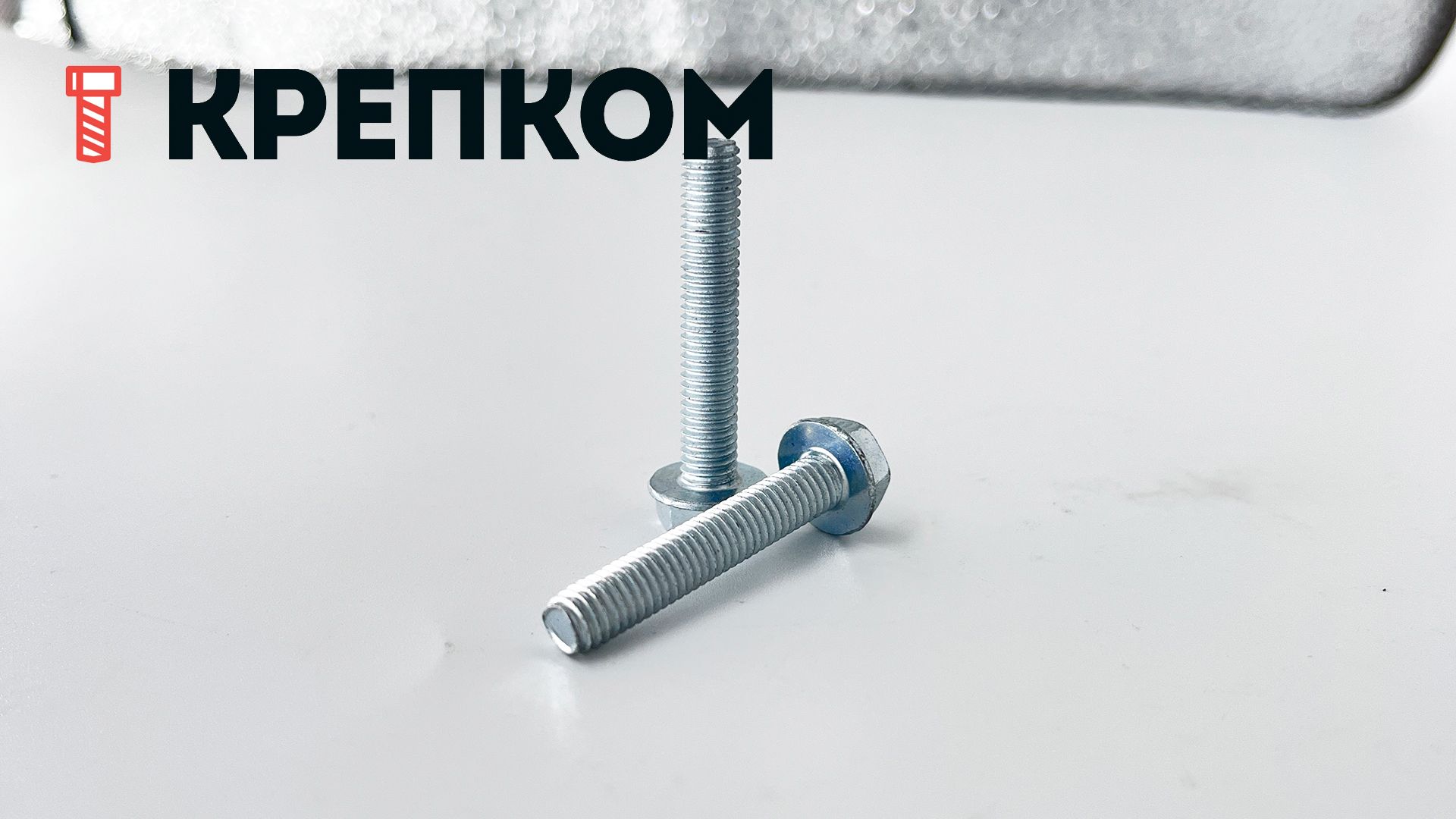

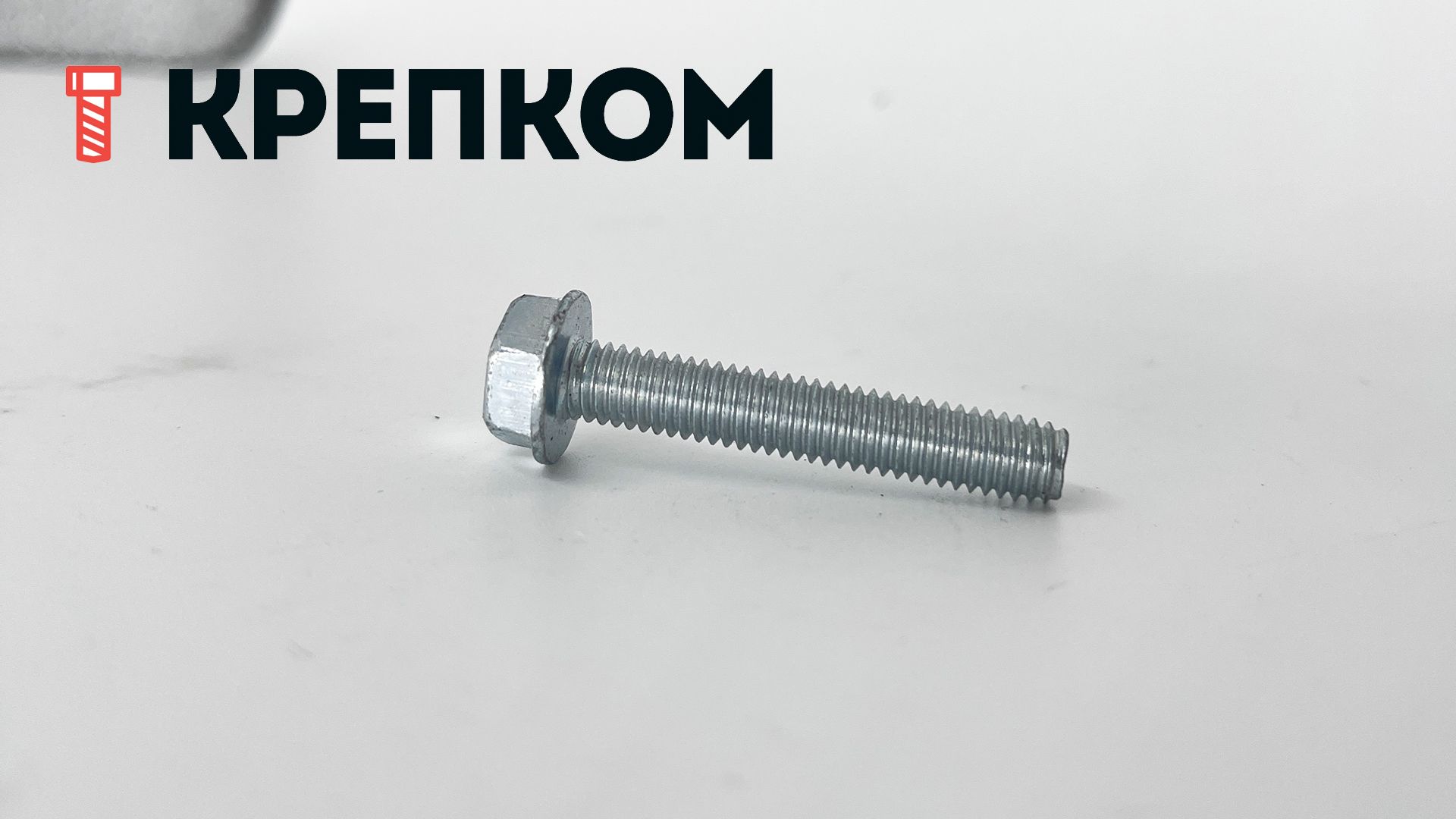

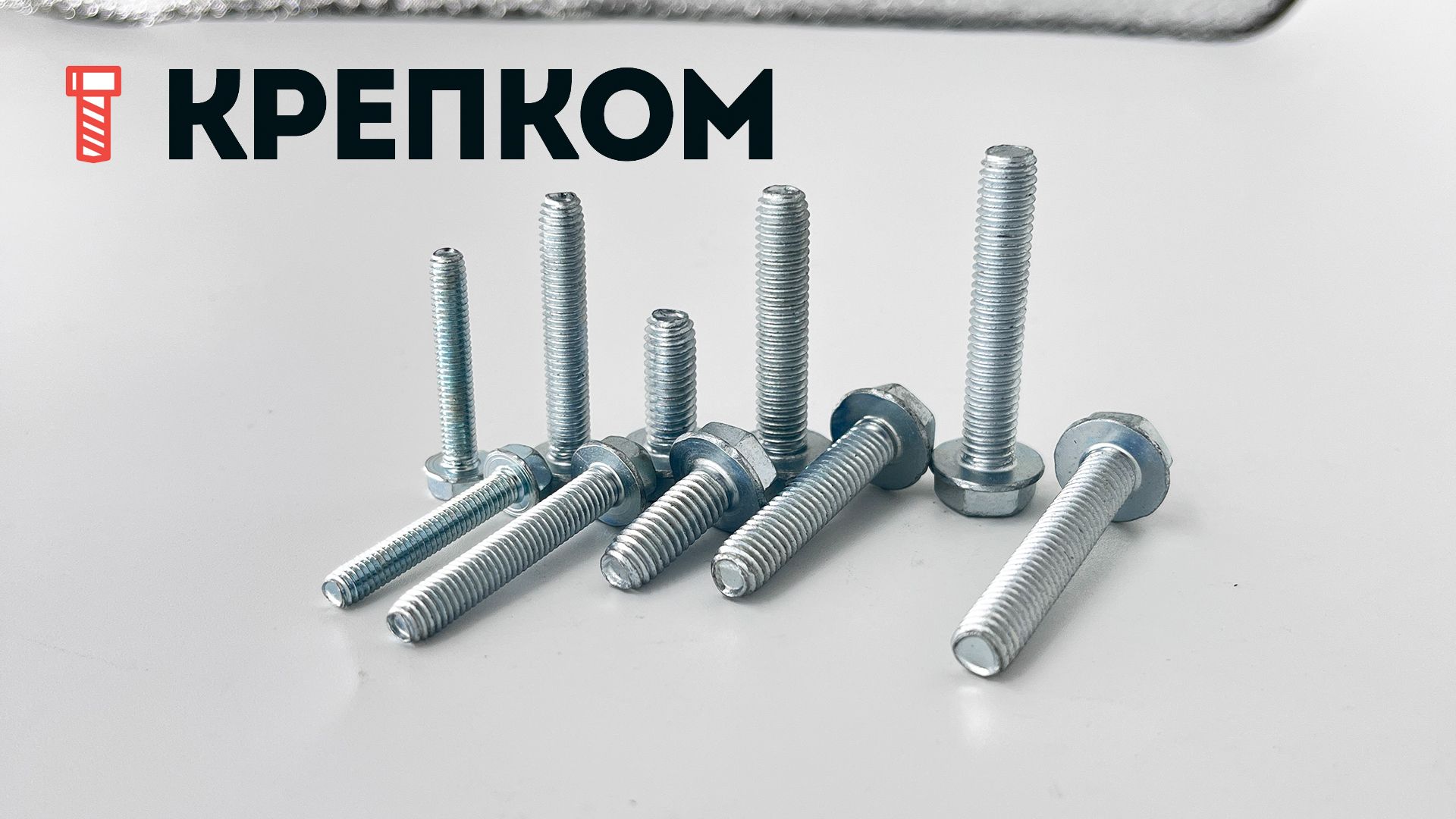

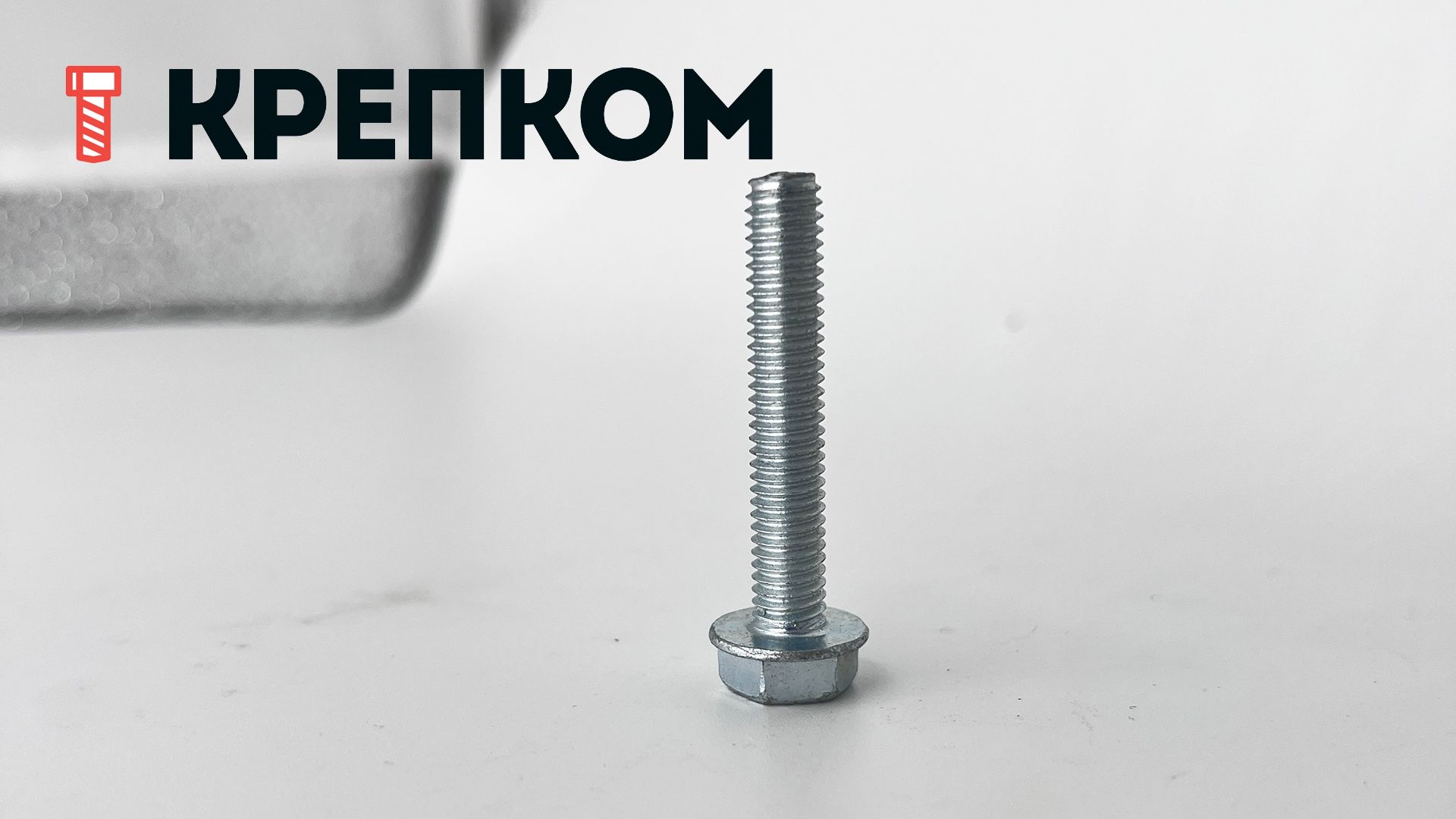

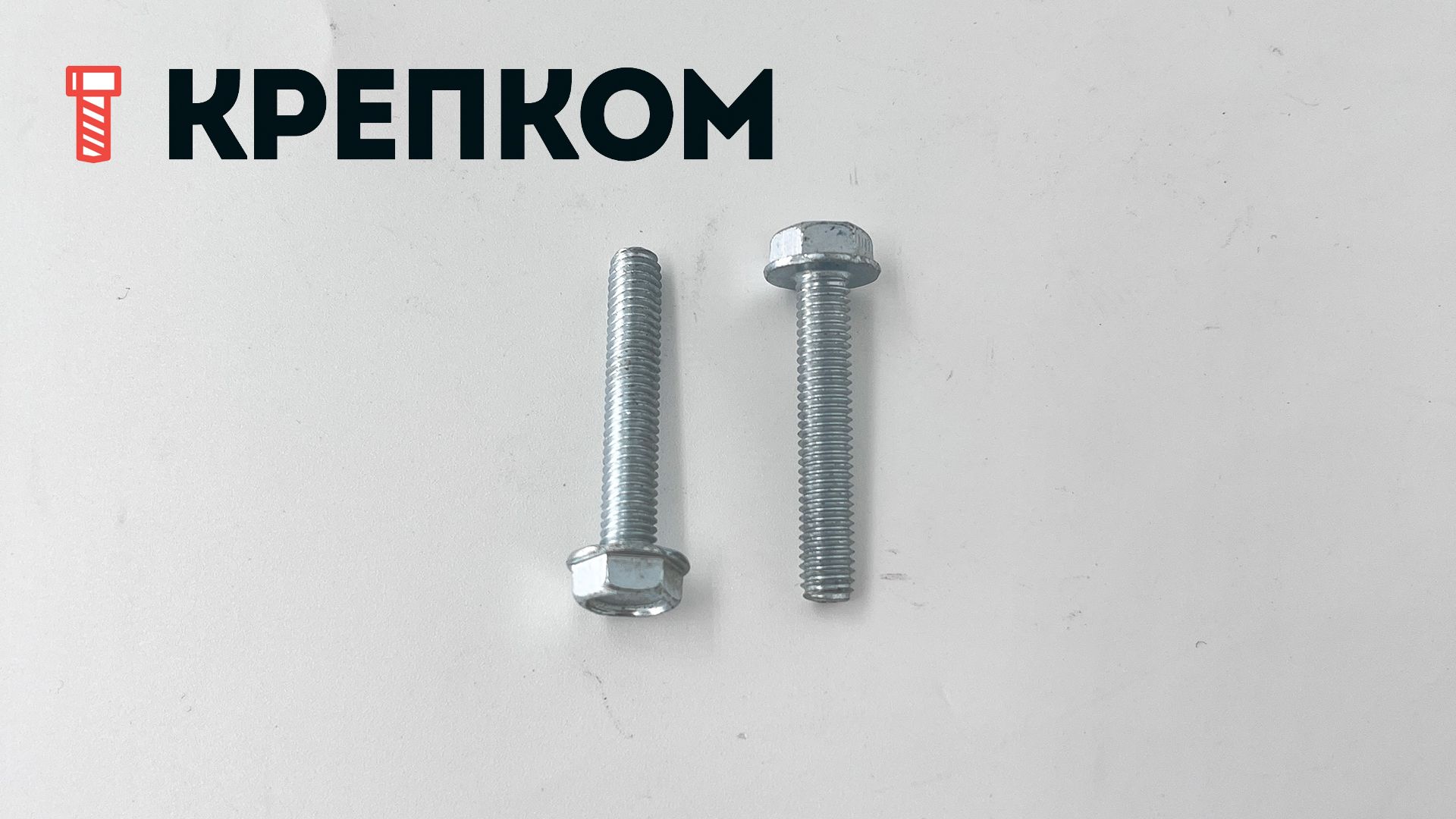

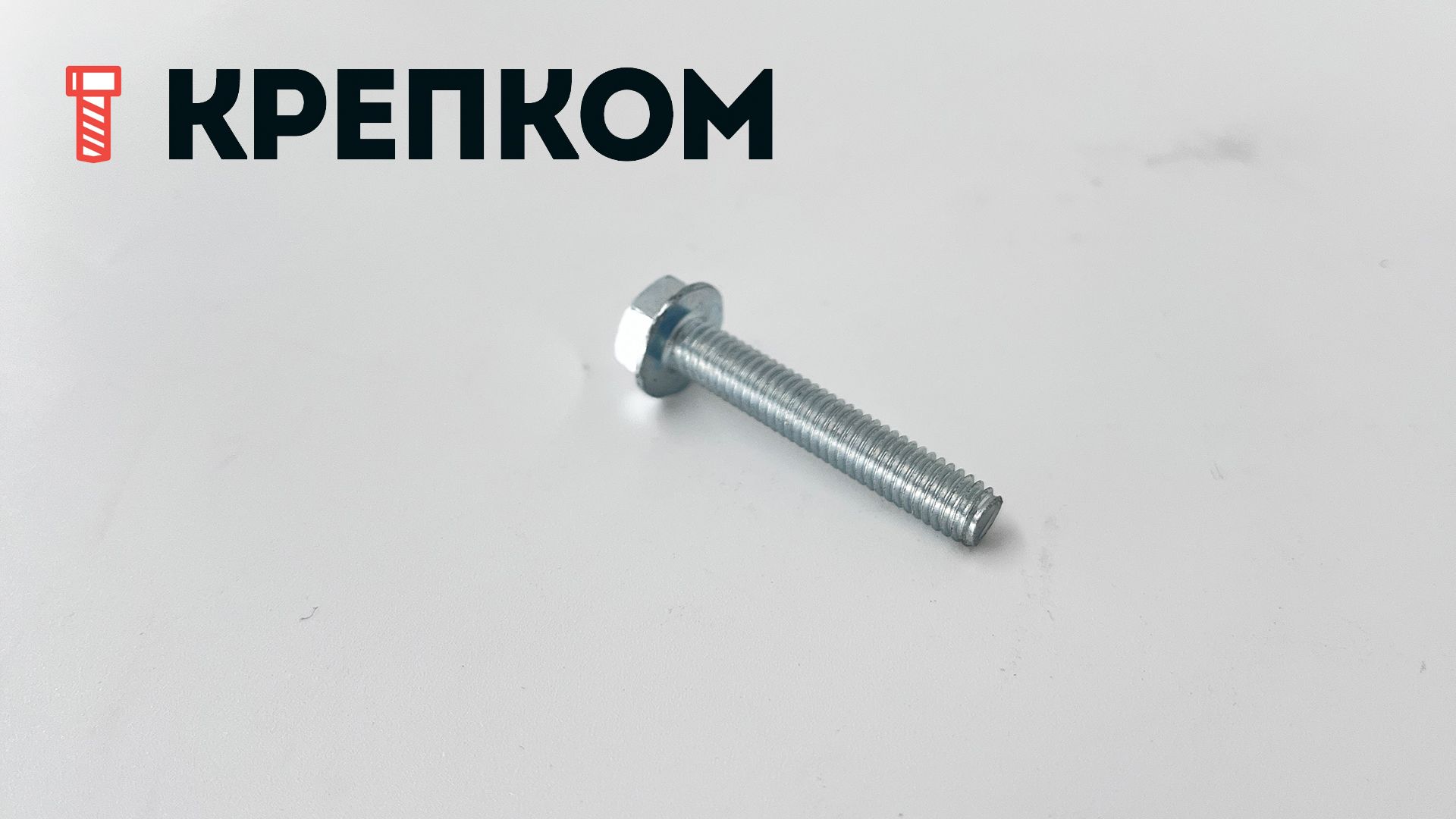

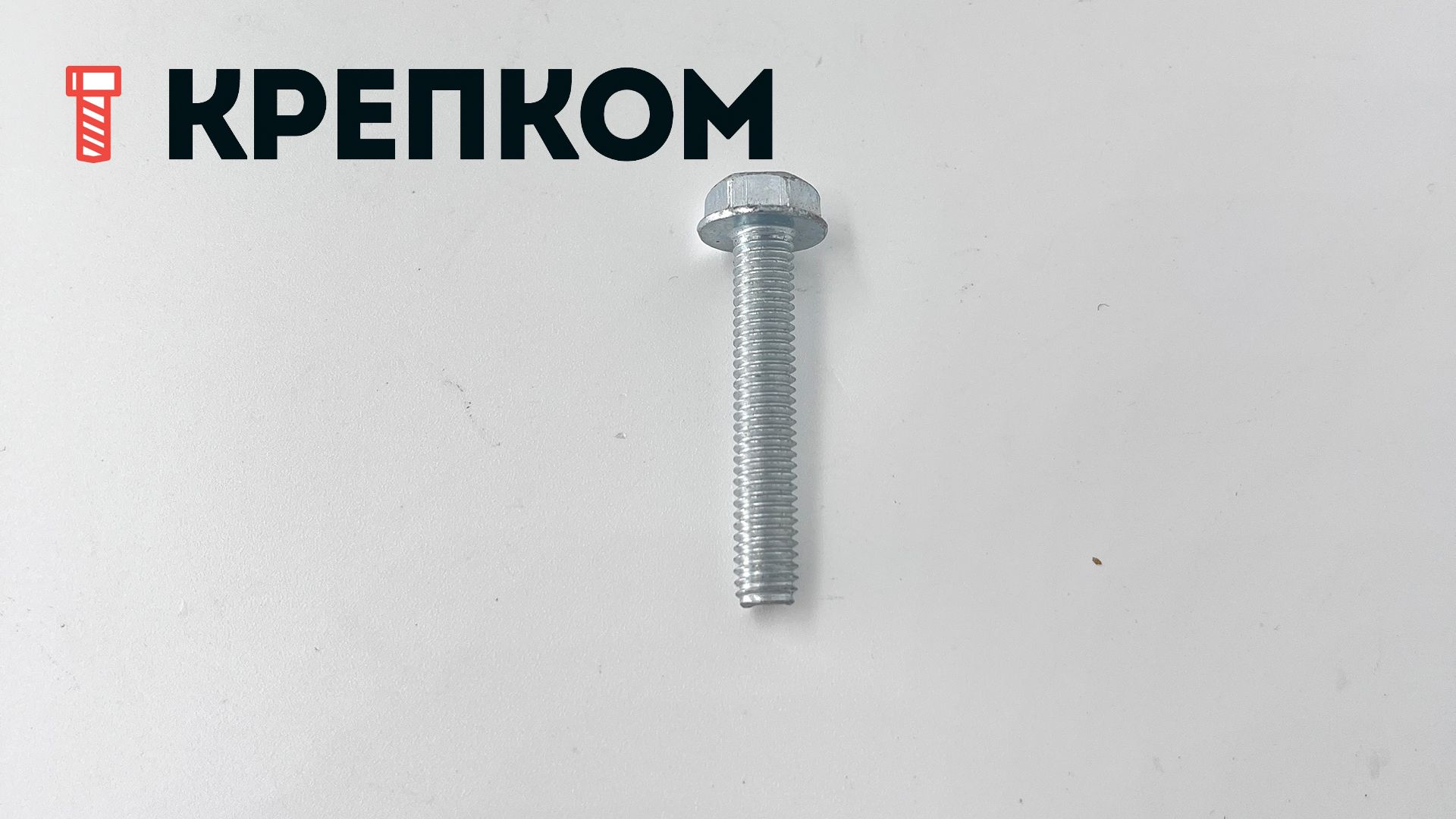

Винт резьбовыдавливающий с шестигранной головкой и фланцем DIN 7500 form D, оцинкованная сталь
Код товара: WN00123443
Ваш консультант Борис
+7 (999) 027-78-44- Для виброустойчивых соединений в автомобилестроении и смежных отраслях.
- Устанавливается в гладкие отверстиях, полученные сверлением, пробивкой, отливкой.
- Самостоятельно выдавливает метрическую резьбу, не образуя стружку.
- Обеспечивает надёжное стопорение резьбового соединения.
- Скрепляемые материалы: сталь твердостью до 135 HB, мягкие металлы и сплавы.
- Стандарт: DIN 7500, форма D (шестигранная головка с фланцем).
- Закаленная оцинкованная сталь с поверхностной твердостью 450 HV.
- Доступен в размерах: от М4х6 до М8х60.
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт резьбовыдавливающий М4х6 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
6
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
6
6
Шаг резьбы (мм)
0,7
0,7
8680
шт
7
руб.
1 шт
Винт резьбовыдавливающий М4х8 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
8
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
8
8
Шаг резьбы (мм)
0,7
0,7
6790
шт
11
руб.
1 шт
Винт резьбовыдавливающий М4х10 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
10
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
10
10
Шаг резьбы (мм)
0,7
0,7
7020
шт
8
руб.
1 шт
Винт резьбовыдавливающий М4х12 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
12
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
12
12
Шаг резьбы (мм)
0,7
0,7
8520
шт
8
руб.
1 шт
Винт резьбовыдавливающий М4х16 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
16
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
16
16
Шаг резьбы (мм)
0,7
0,7
7500
шт
9
руб.
1 шт
Винт резьбовыдавливающий М4х20 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
20
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
20
20
Шаг резьбы (мм)
0,7
0,7
7000
шт
9
руб.
1 шт
Винт резьбовыдавливающий М4х25 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
25
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
25
25
Шаг резьбы (мм)
0,7
0,7
8685
шт
10
руб.
1 шт
Винт резьбовыдавливающий М4х30 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
30
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
30
30
Шаг резьбы (мм)
0,7
0,7
2900
шт
10
руб.
1 шт
Винт резьбовыдавливающий М5х8 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
8
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
8
8
Шаг резьбы (мм)
0,8
0,8
7580
шт
11
руб.
1 шт
Винт резьбовыдавливающий М5х10 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
10
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
10
10
Шаг резьбы (мм)
0,8
0,8
84046562
шт
14
руб.
1 шт
Винт резьбовыдавливающий М5х12 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
12
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
12
12
Шаг резьбы (мм)
0,8
0,8
4811
шт
14
руб.
1 шт
Винт резьбовыдавливающий М5х16 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
16
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
16
16
Шаг резьбы (мм)
0,8
0,8
6890
шт
14
руб.
1 шт
Винт резьбовыдавливающий М5х20 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
20
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
20
20
Шаг резьбы (мм)
0,8
0,8
6104
шт
15
руб.
1 шт
Винт резьбовыдавливающий М5х25 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
25
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
25
25
Шаг резьбы (мм)
0,8
0,8
7350
шт
17
руб.
1 шт
Винт резьбовыдавливающий М5х30 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
30
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
30
30
Шаг резьбы (мм)
0,8
0,8
9035
шт
19
руб.
1 шт
Винт резьбовыдавливающий М5х35 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
35
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
35
35
Шаг резьбы (мм)
0,8
0,8
5880
шт
19
руб.
1 шт
Винт резьбовыдавливающий М5х40 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
40
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
40
40
Шаг резьбы (мм)
0,8
0,8
7200
шт
25
руб.
1 шт
Винт резьбовыдавливающий М6х8 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
6
Длина (мм)
8
Шаг резьбы (мм)
1
Диаметр (мм)
6
6
Длина (мм)
8
8
Шаг резьбы (мм)
1
1
6000
шт
16
руб.
1 шт
Винт резьбовыдавливающий М6х10 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
6
Длина (мм)
10
Шаг резьбы (мм)
1
Диаметр (мм)
6
6
Длина (мм)
10
10
Шаг резьбы (мм)
1
1
12726
шт
18
руб.
1 шт
Винт резьбовыдавливающий М6х12 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
6
Длина (мм)
12
Шаг резьбы (мм)
1
Диаметр (мм)
6
6
Длина (мм)
12
12
Шаг резьбы (мм)
1
1
9353
шт
18
руб.
1 шт
Винт резьбовыдавливающий М6х16 с шестигранной головкой и фланцем DIN 7500 D, оцинкованная сталь
Диаметр (мм)
6
Длина (мм)
16
Шаг резьбы (мм)
1
Диаметр (мм)
6
6
Длина (мм)
16
16
Шаг резьбы (мм)
1
1
18056
шт
21
руб.
1 шт
Показать ещё
1 - 21 из 38 размеров
- 1
- 2
Винт TAPTITE стандарта DIN 7500 формы D обладает шестигранной головкой с фланцем. В качестве привода может быть использован ключ соответствующего размера. Используется для надежного прямого винтового соединения и подходит для пластически деформируемых материалов, таких как сталь, алюминий, латунь или медь. Беспроблемная сборка достигается за счет вкручивания в предварительно изготовленное отверстие цельного металлического компонента. Благодаря своей геометрии резьбы он образует в материале резьбу без образования стружки. При необходимости метрический винт может быть легко заменен. Фланцевая головка избавляет от необходимости использования шайб. Крепёж такого типа отличается хорошей виброустойчивостью и высокой твердостью поверхности. Изготовлен из оцинкованной стали, что способствует его защите от коррозии и внешних воздействий окружающей среды.
В чем преимущество резьбовыдавливающих винтов?
- При соединении металлов позволяют исключить процессы резьбонарезания.
- Треугольная геометрия Trilobular поперечного сечения стержня значительно улучшает надежность винтового крепления.
- Формирование резьбы без стружки, как в случае работы с шурупами.
- Меньший крутящий момент для завинчивания.
- Более высокое усилие предварительного натяжения и более высокая устойчивость к вибрации.
- Нет необходимости в дополнительных стопорных элементах крепления.
Применение:
Винт резьбонакатной DIN 7500 широко используется в производственных и промышленных областях, в мебельной сфере и строительстве, где к крепежному узлу предъявляются повышенные требования к вибрационной стойкости.
Аналоги DIN 7500D:
- DIN 6921
- ISO 4162
Размеры:
| Диаметр резьбы d | М4 | М5 | М6 | М8 |
| Максимальный размер паза | 2,8 | 3,2 | 4 | 5 |
| Размер под ключ s | 7 | 8 | 10 | 13 |
|
Диаметр головки винта dc |
8,1 | 10,1 | 12,6 | 16,4 |
| Толщина фланца | 0,55 | 0,75 | 0,9 | 1,2 |
|
Высота головки k |
3,1 | 3,8 | 4,6 | 6,0 |
все размеры указаны в мм
Диаметр отверстий для DIN 7500 D (для стали твердостью менее HB 135):
| Толщина материала/Резьба | М4 | М5 | М6 | М8 |
| ≤2 | 3,6 | 4,5 | 5,4 | 7,25 |
| 4 | 3,65 | 4,55 | 5,45 | 7,25 |
| 6 | 3,7 | 4,6 | 5,5 | 7,4 |
| 8 | 3,7 | 4,65 | 5,55 | 7,4 |
| 10 |
|
4,65 | 5,55 | 7,5 |
| 12 |
|
|
|
7,5 |
| 14 |
|
|
|
7,5 |
все размеры указаны в мм
Характеристики
-
DIN7500 D
-
Единицы измеренияшт
-
ШлицШестигранник внешний
-
Форма головкиШестигранная
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Thread rolling screws, with metric thread, ~D = hexagon head with collar
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
