Резьбомер М/BSW, 58 шаблонов GSR Blatt B05001040

Код товара: WN00315515

4 фото

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

3475 / шт руб.

Для определения шага метрической резьбы М, дюймовой резьбы Витворта BSW и трубной дюймовой резьбы Витворта BSP.
Высококачественная инструментальная сталь, обеспечивающая износостойкость и долговечность.
Каждый шаг промаркирован на поверхности пластины.
Шаблоны объединены веером между двумя пластинами.
Количество шаблонов: 58 штук.

Подробнее

О товаре
Отзывы (0)

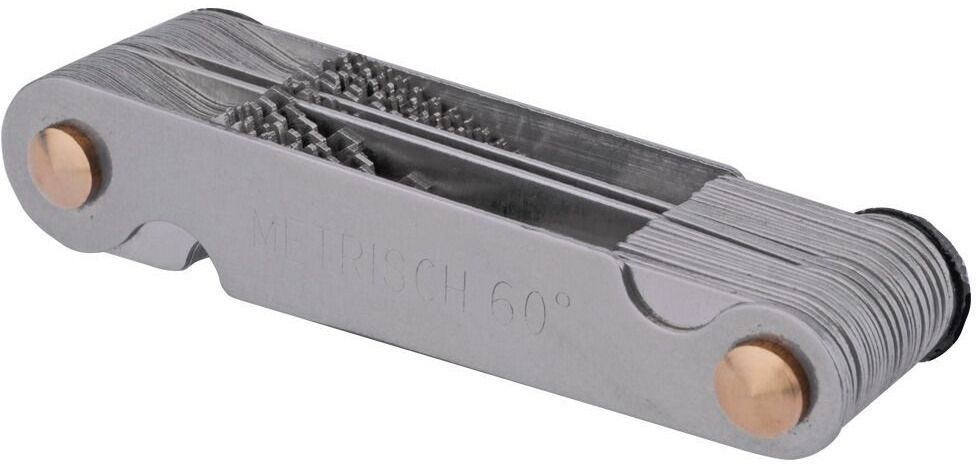

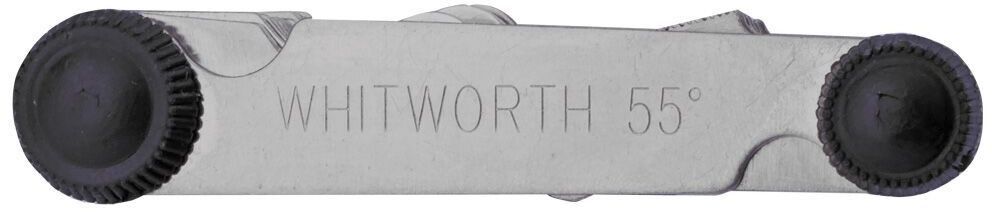

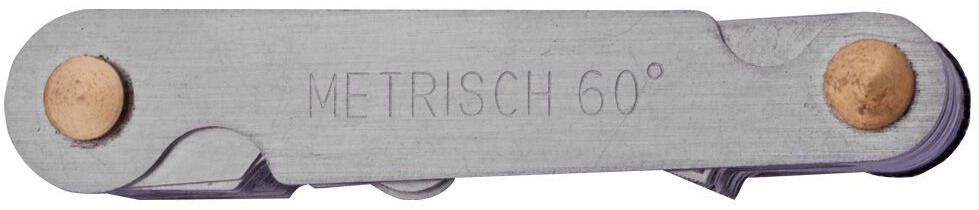

Резьбомер GSR Blatt B05001040 — это специализированный измерительный инструмент в виде набора стальных гребёнок для быстрого определения шага резьбы болтов, гаек и других крепёжных изделий. Данный набор охватывает 58 самых распространённых размеров метрической резьбы с углом профиля 60 градусов и дюймовой резьбы Витворта BSW/BSP с углом профиля 55 градусов. Резьбомер выполнен из инструментальной стали, шаблоны прочно зафиксированы между двумя пластинами.

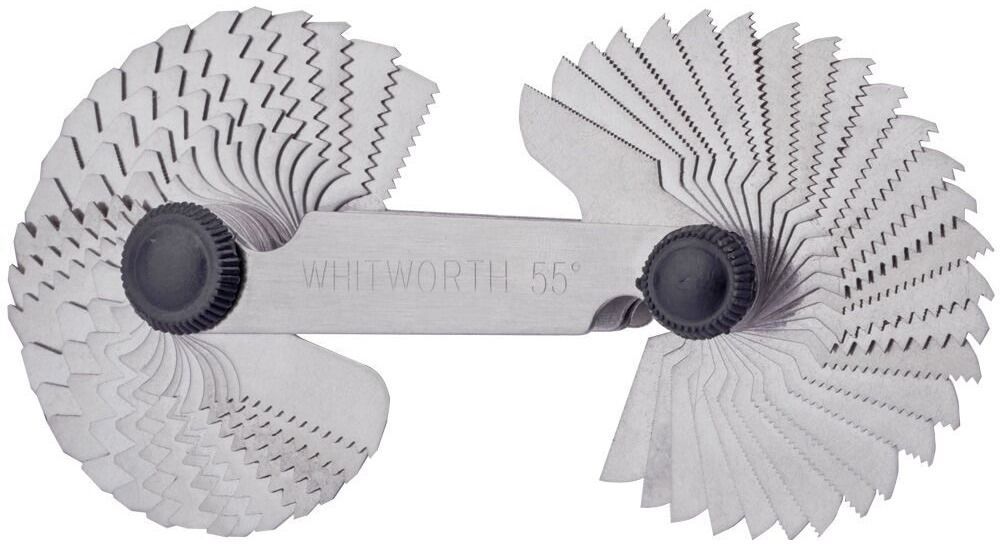

Инструмент имеет вид сдвоенной обоймы металлических пластин с эталонным профилем. Каждая пластина имеет точный зубчатый профиль, соответствующий определённому шагу резьбы. Шаг указан на каждой пластине в формате "TPI" — количестве ниток резьбы на один дюйм.

Измерение производится методом перебора (совмещения) пластины с измеряемой резьбой. Если при совмещении шаблона с измеряемым профилем резьбы нет просветов, то шаблон совпадает с профилем.

Технические характеристики

Количество шаблонов	58 шт
Тип резьбы	метрическая М, дюймовая BSW, трубная дюймовая BSP
Шаг резьбы М	0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,5 - 1,75 - 2 - 2,5 - 3 - 3,5 - 4 - 4,5 - 5 - 5,5 - 6 мм
Шаг резьбы BSW	4 - 4,5 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 16 - 18 - 19 - 20 - 22 - 24 - 25 - 26 - 28 - 30 - 32 - 36 - 40 - 48 - 60 - 62 TPI
Шаг резьбы BSP	8 - 10 - 11 - 14 - 19 - 28 TPI

Характеристики

Бренд

GSR
Тип резьбы

Дюймовая BSP / Дюймовая BSW / Метрическая М
Единицы измерения

шт
Вес (г)

78
Артикул

B05001040
Материал

Инструментальная сталь
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
