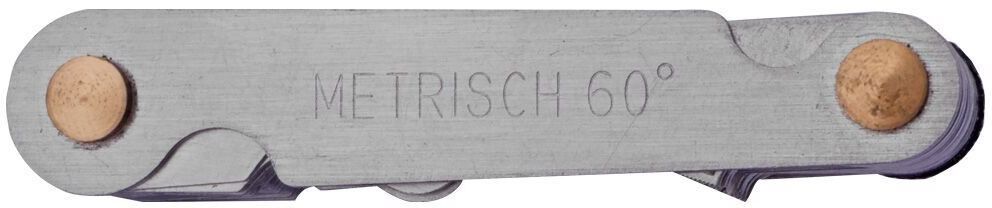

Резьбомер М/BSW, 52 шаблона GSR Blatt B05001030
Внешний вид товара может отличаться от представленного на изображении
Цена
3092 / шт руб.
- Для определения шага метрической резьбы М и дюймовой резьбы Витворта BSW.
- Высококачественная инструментальная сталь, обеспечивающая износостойкость и долговечность.
- Каждый шаг промаркирован на поверхности пластины.

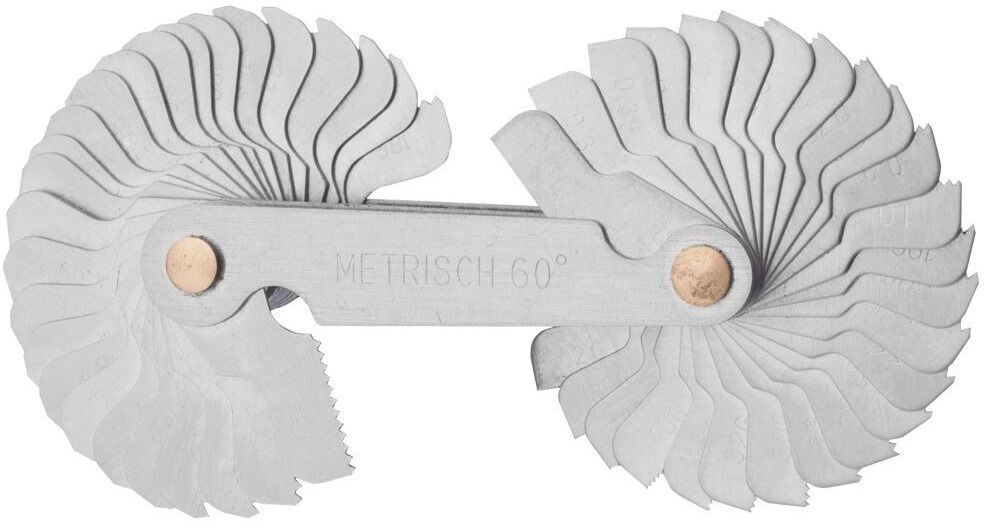

- Шаблоны объединены веером между двумя пластинами.
- Количество шаблонов: 52 штуки.

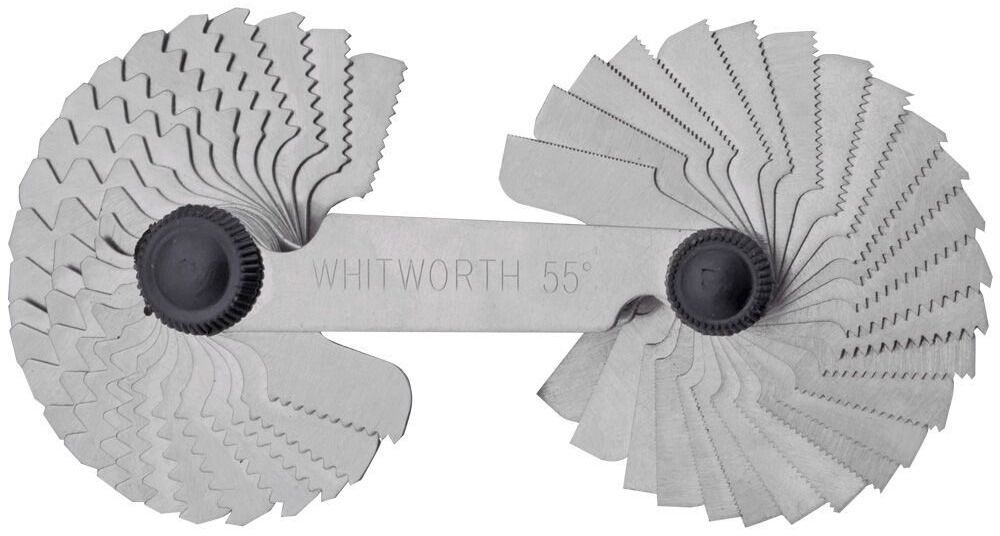

Резьбомер GSR Blatt B05001030 — это специализированный измерительный инструмент в виде набора стальных гребёнок для быстрого определения шага резьбы болтов, гаек и других крепёжных изделий. Данный набор охватывает 52 самых распространённых размера метрической резьбы с углом профиля 60 градусов и дюймовой резьбы Витворта BSW с углом профиля 55 градусов. Резьбомер выполнен из инструментальной стали, шаблоны прочно зафиксированы между двумя пластинами.

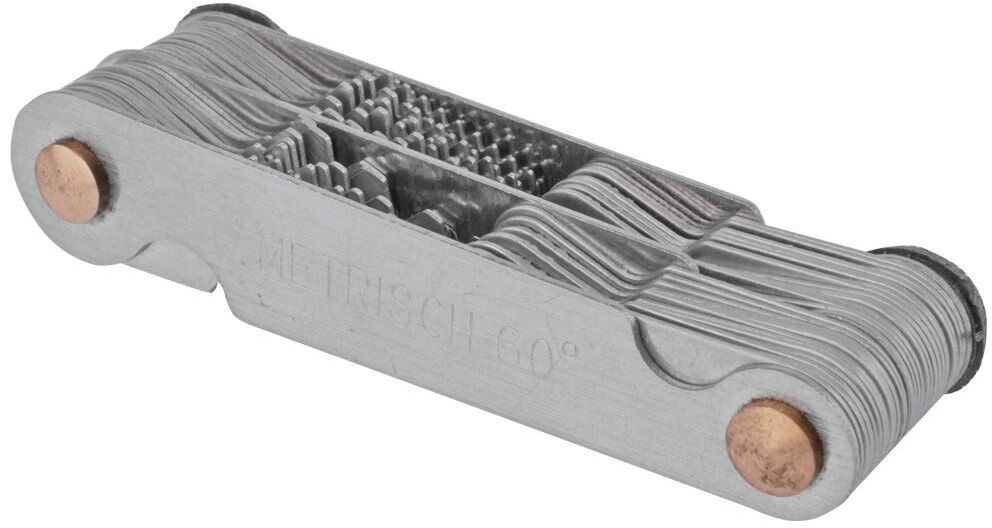

Инструмент имеет вид сдвоенной обоймы металлических пластин с эталонным профилем. Каждая пластина имеет точный зубчатый профиль, соответствующий определённому шагу резьбы. Шаг указан на каждой пластине в формате "TPI" — количестве ниток резьбы на один дюйм.
Измерение производится методом перебора (совмещения) пластины с измеряемой резьбой. Если при совмещении шаблона с измеряемым профилем резьбы нет просветов, то шаблон совпадает с профилем.
Технические характеристики
| Количество шаблонов | 52 шт |
| Тип резьбы | метрическая М, дюймовая BSW |
| Шаг резьбы М | 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,5 - 1,75 - 2 - 2,5 - 3 - 3,5 - 4 - 4,5 - 5 - 5,5 - 6 мм |
| Шаг резьбы BSW | 4 - 4,5 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 16 - 18 - 19 - 20 - 22 - 24 - 25 - 26 - 28 - 30 - 32 - 36 - 40 - 48 - 60 - 62 TPI |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М / Дюймовая BSW
-
Единицы измеренияшт
-
Вес (г)70
-
АртикулB05001030
-
МатериалИнструментальная сталь
-
