Опора монтажная регулируемая для профиля FUS PFABF 41 Fischer 540571, горячий цинк
Внешний вид товара может отличаться от представленного на изображении
Цена
1504 / шт руб.
- Возможность крепления монтажных шин под любым углом от 0° до 180° для реализации сложных пространственных конфигураций.
- Крепление к основанию и фиксация шины выполняются с помощью стандартных болтовых соединений, что ускоряет сборку и не требует специального оборудования.
- Фигурные пазы седельного фланца специально адаптированы под крепеж сквозного монтажа PFCN/PCN, что обеспечивает быструю и надежную фиксацию шины в седле.
- Регулируемая опора изготовлена из стали Q235B толщиной 4 мм.
- Горячее цинкование (HDG) с толщиной слоя не менее 45 мкм надежно защищает сталь от коррозии при эксплуатации на открытом воздухе и в промышленных зонах.
- Шарнирный механизм позволяет быстро выровнять и зафиксировать наклонный подкос непосредственно в процессе монтажа.
Регулируемая монтажная опора Fischer PFABF 41 (арт. 540571) - это Т-образный кронштейн, который предназначен для крепления монтажных шин системы FUS под произвольным углом. Применяется для создания регулируемых раскосов, диагональных связей и пространственных опорных конструкций. Может крепиться непосредственно к строительному основанию: стене, потолку, полу с помощью анкеров или дюбелей, либо к монтажному профилю через штатные отверстия в опорной пластине. Изготовлена из конструкционной стали Q235B толщиной 4 мм. Горячеоцинкованное исполнение делает опору подходящей для эксплуатации на открытом воздухе и в условиях промышленной атмосферы.
Особенности
- Состоит из двух частей П-образного сечения - опорного основания и седельного фланца, соединенных между собой осью.
- Ось представляет собой шестигранный болт, стянутый самоконтрящейся гайкой.
- Шарнирный механизм дает возможность изменять угол наклона консоли от 0° до 180°, поэтому можно выставить и зафиксировать монтажную шину под любым углом непосредственно в процессе сборки.
- Шесть фигурных пазов на фланце адаптированы под крепеж быстрого монтажа PFCN / PCN, что позволяет фиксировать монтажную шину FUS без использования сварки и сверления.
- Проштампованные отверстия в опорной пластине (2 шт) дают возможность крепить опору непосредственно к стене, потолку или к монтажной шине с помощью анкеров или болтов.
Монтаж
- Закрепите опору поворотного фланца на строительном основании или несущей конструкции. Для монтажа к базовому материалу необходимо использовать шайбы PW.
- Ослабьте шарнирное соединение и установите требуемый угол наклона седельной части.
- Вставьте монтажную шину FUS в П-образное седло опоры.
- Зафиксируйте профиль в седле, используя сквозные гайки быстрого монтажа PFCN/PCN.
- Затяните болт шарнира для окончательной фиксации заданного угла конструкции.

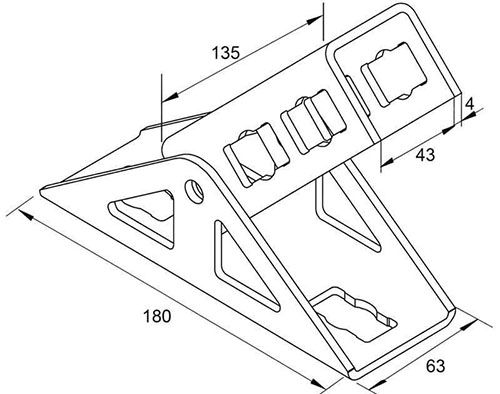

Размеры
| Длина опорной плиты | 180 мм |
| Длина седельного фланца | 135 мм |
| Ширина седельного фланца | 43 мм |
| Толщина металла седельного фланца | 4 мм |
| Ширина опорной плиты | 63 мм |
Характеристики
-
Бренд
-
Единицы измеренияшт
-
Артикул540571
-
МатериалГорячий цинк (HDG)
