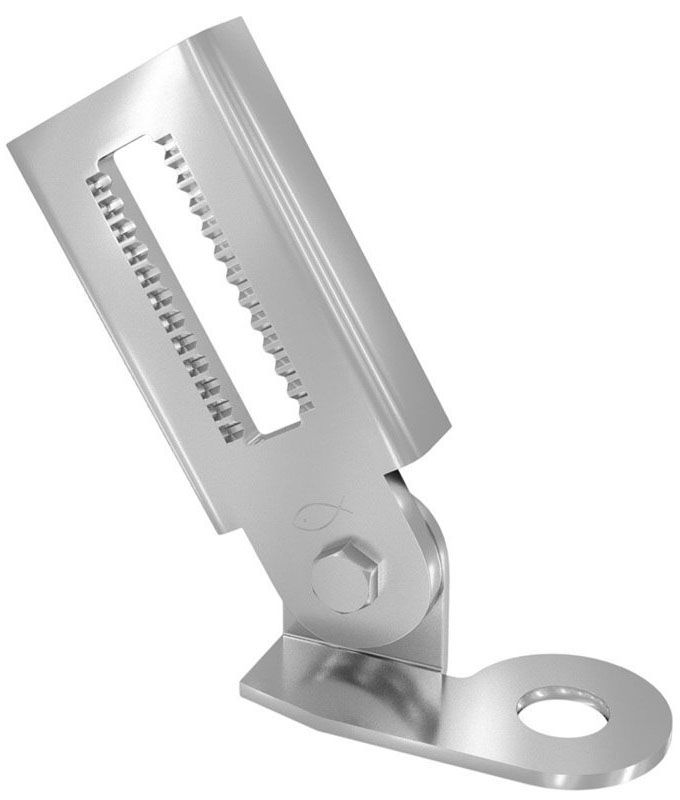

Кронштейн поворотный FI-SA для профиля FI Fischer 568615, цинк-ламельное покрытие
Внешний вид товара может отличаться от представленного на изображении
Цена
491 / шт руб.
- Подходит для применения с горизонтальными монтажными шинами FI 35H.
- Может использоваться в качестве кронштейна для осевого или бокового усиления узла.
- Регулировка под произвольным углом позволяет компенсировать отклонения геометрии основания и реализовывать сложные конфигурации трасс с сохранением расчетной жесткости узла.
- Толщина стали (Q235B) 6 мм и усиленная конструкция обеспечивают надежность при высоких нагрузках.
- Крепление к основанию и фиксация профиля выполняются с помощью стандартных болтовых соединений, что упрощает и ускоряет сборку.
- Цинк-ламельное покрытие защищает от коррозии.
- Рифление на фланцевой части предотвращает смещение соединения при затяжке и эксплуатации.

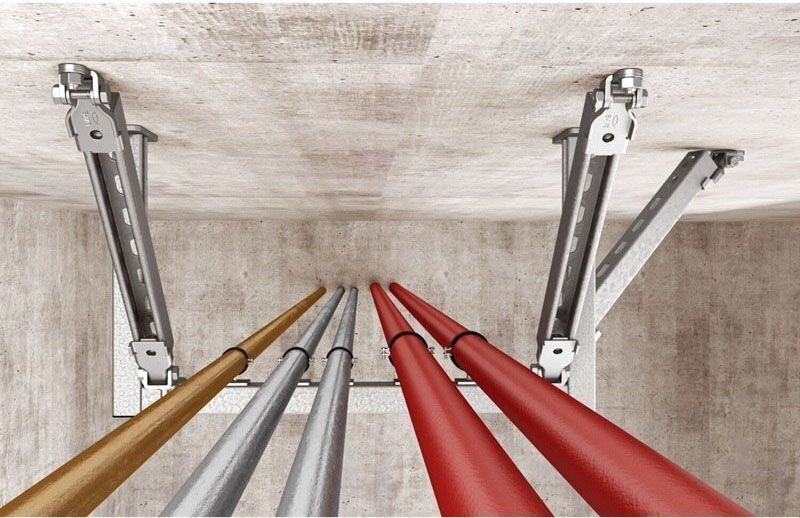

Поворотный кронштейн Fischer FI-SA представляет собой регулируемый соединительный элемент, который предназначен для монтажа модульных инженерных систем и рамных конструкций на основе профилей серии FI 35H. Он позволяет крепить монтажные шины под произвольным углом как к несущему основанию, так и друг к другу. Применяется при устройстве подкосов, диагональных связей, а также элементов осевого или бокового усиления опорных узлов, воспринимающих высокие пространственные нагрузки. Изготовлен из конструкционной стали Q235B и защищен цинк-ламельным покрытием, что обеспечивает устойчивость к коррозии и дает возможность использовать его в промышленной среде и на открытом воздухе.
Особенности конструкции
- Кронштейн состоит из опорной пластины и поворотной фланцевой части для установки профиля.
- Шарнирный узел позволяет выставить монтажную шину под нужным углом и зафиксировать положение после выравнивания.
- Диапазон регулировки составляет от 0 до 180°.
- Опорная пластина оснащена отверстием диаметром 14 мм для крепления к строительному основанию: бетонным, кирпичным, металлическим конструкциям с помощью анкеров, болтов или дюбелей.
- На фланцевой части предусмотрен продольный паз с рифлением; при затяжке крепежа рифление участвует в механическом сцеплении деталей и повышает сопротивление соединения смещению.
- Усиленная конструкция из стали толщиной 6 мм обеспечивает прочность, устойчивость к деформациям и способнавыдерживать значительные статические и динамические нагрузки.
Монтаж
- Разметьте точку установки кронштейна FI-SA на основании или монтажной шине.
- Закрепите нижнюю опорную пластину через отверстие крепежом, подобранным под основание.
- Установите профиль FI 35H в поворотную фланцевую часть и выставьте требуемый угол.
- Зафиксируйте профиль крепежом системы FI.
- Проверьте положение узла и выполните окончательную затяжку соединений.

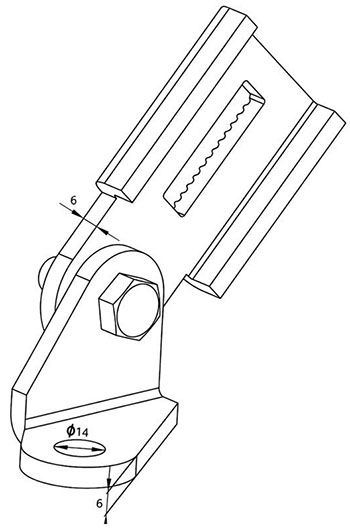

Размеры
| Толщина стали | 6 мм |
| Диаметр отверстия на опорной пластине | 14 мм |

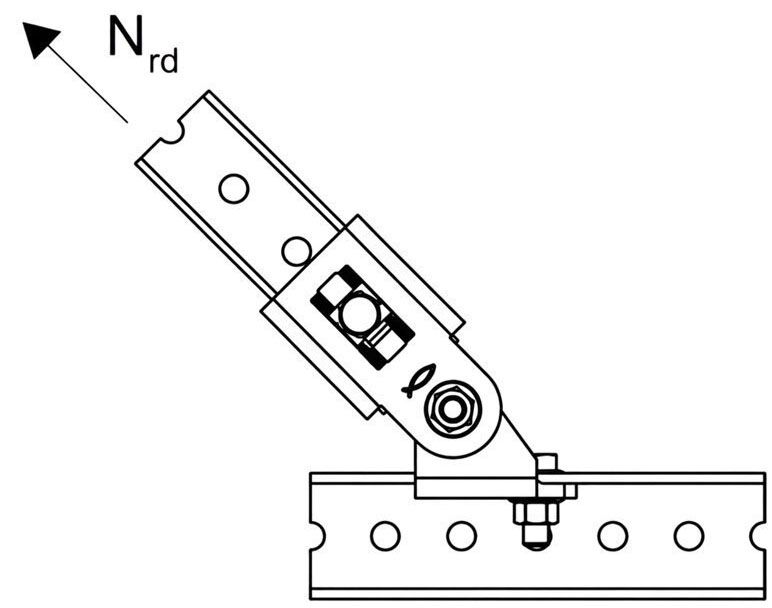

| Расчетная растягивающая нагрузка при креплении на монтажную шину FI под углом 45 ° Nrd | 3 к/Н |
| Расчетная растягивающая нагрузка при креплении на монтажную шину FI под углом 45° Nrd | 5 к/Н |
Характеристики
-
Бренд
-
Единицы измеренияшт
-
Артикул568615
-
МатериалЦинк-ламельное
