Наконечник для резьбового пневматического заклепочника RL-5312K Messer

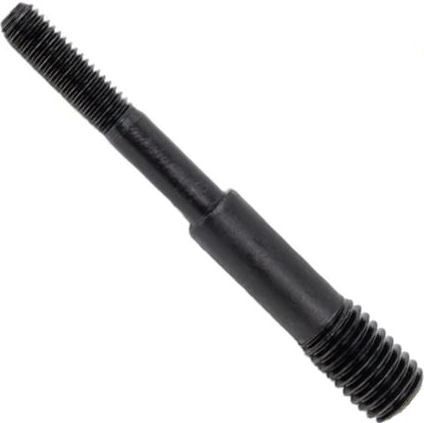

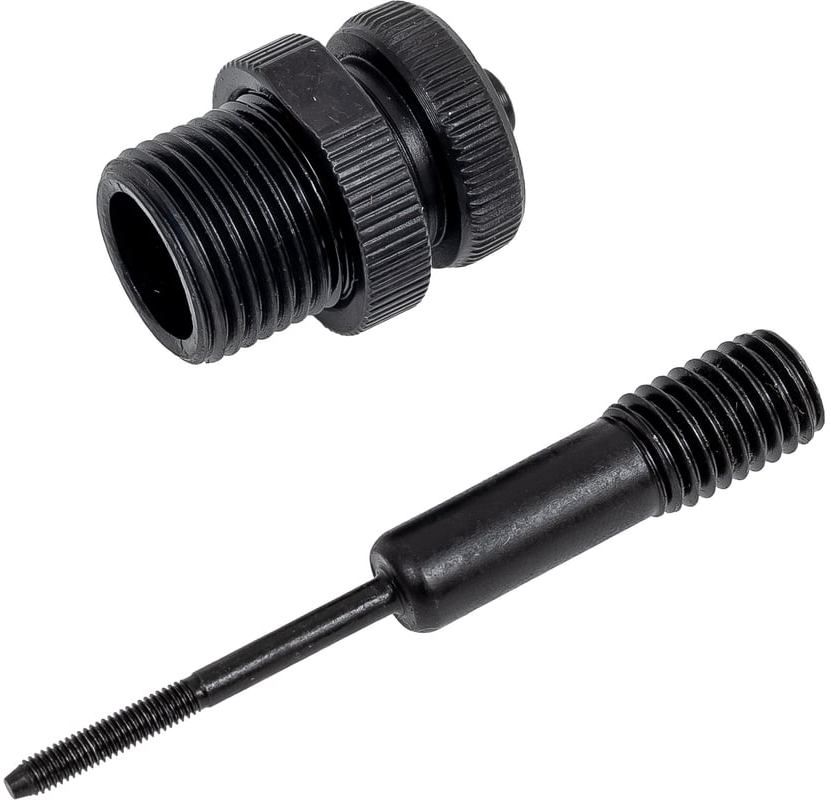

Рабочий стержень (резьбовой шток) Messer 03-00-00* является сменным расходным элементом  аккумуляторного заклепочника для резьбовых заклёпок Messer M3000. Стержень применяется только совместно с насадкой соответствующего размера, вместе с ней он составляет установочный комплект. Также насадка может называться упорным наконечником / упорной гайкой. Стержень подходит для заклёпок из любого материала, включая нержавеющую сталь.

Это сменный тяговый шток (pull rod), передающий усилие от электромеханического привода инструмента к захватному узлу заклёпки. Именно он захватывает стержень резьбовой заклёпки и, втягивая его в инструмент, формирует расклёпанную головку с обратной стороны материала. Стержень изготавливается из высоколегированной инструментальной стали с термообработкой и износостойким покрытием, что обеспечивает высокую прочность при многократных циклах растяжения-сжатия и устойчивость к усталостному разрушению. Устанавливается быстро — вручную или с помощью вспомогательного ключа — в переднюю часть заклёпочника.

Замена оснастки заклёпочника

Стержень выполнен из стали, но тем не менее подвержен износу, и его периодически необходимо заменять. Для замены стержня используется гаечный ключ, поставляемый в комплекте с заклёпочником. Ключом М26 откручивается ствол заклёпочника. Далее при оттягивании быстрозажимного устройства рабочий стержень частично освобождается, и его остаётся выкрутить.

Чтобы установить новый или другого размера стержень, также необходимо оттянуть быстрозажимное устройство и вкрутить сам стержень, затем отпустить зажим и обратно закрутить ствол инструмента. Сверху на установленный стержень накручивается насадка. Длина свободной части стержня должна совпадать с длиной заклёпки. Её можно регулировать перемещением насадки по резьбе так, чтобы заклёпка упиралась в насадку. Заклёпка наживляется на стержень на 2 - 3 витка и дальнейшим нажатием на неё автоматически наворачивается до упора. Рекомендуется периодически смазывать рабочую часть стержня для увеличения срока его службы.

Операция по замене стержня производится только при снятом аккумуляторе.

Сферы применения

• Автомобильная и авиастроительная промышленность — сборка кузовов, салонов, обшивки без сварки.
• Строительство металлоконструкций и фасадов — крепление вентфасадов, сэндвич-панелей, профильных систем.
• Производство оборудования и шкафов управления — сборка корпусов из листового металла с герметичными соединениями.
• Энергетика и ЖКХ — монтаж коробов, лотков, вентиляционных систем.
• Ремонт и техобслуживание — замена заклёпок на месте эксплуатации — в цеху, на объекте или выезде.

Размеры

Характеристики

• Бренд
  Messer
• Тип заклепочника
  Пневматический
• Назначение заклепочника
  Для резьбовых заклепок
• Единицы измерения
  шт
• Материал
  Инструментальная сталь
