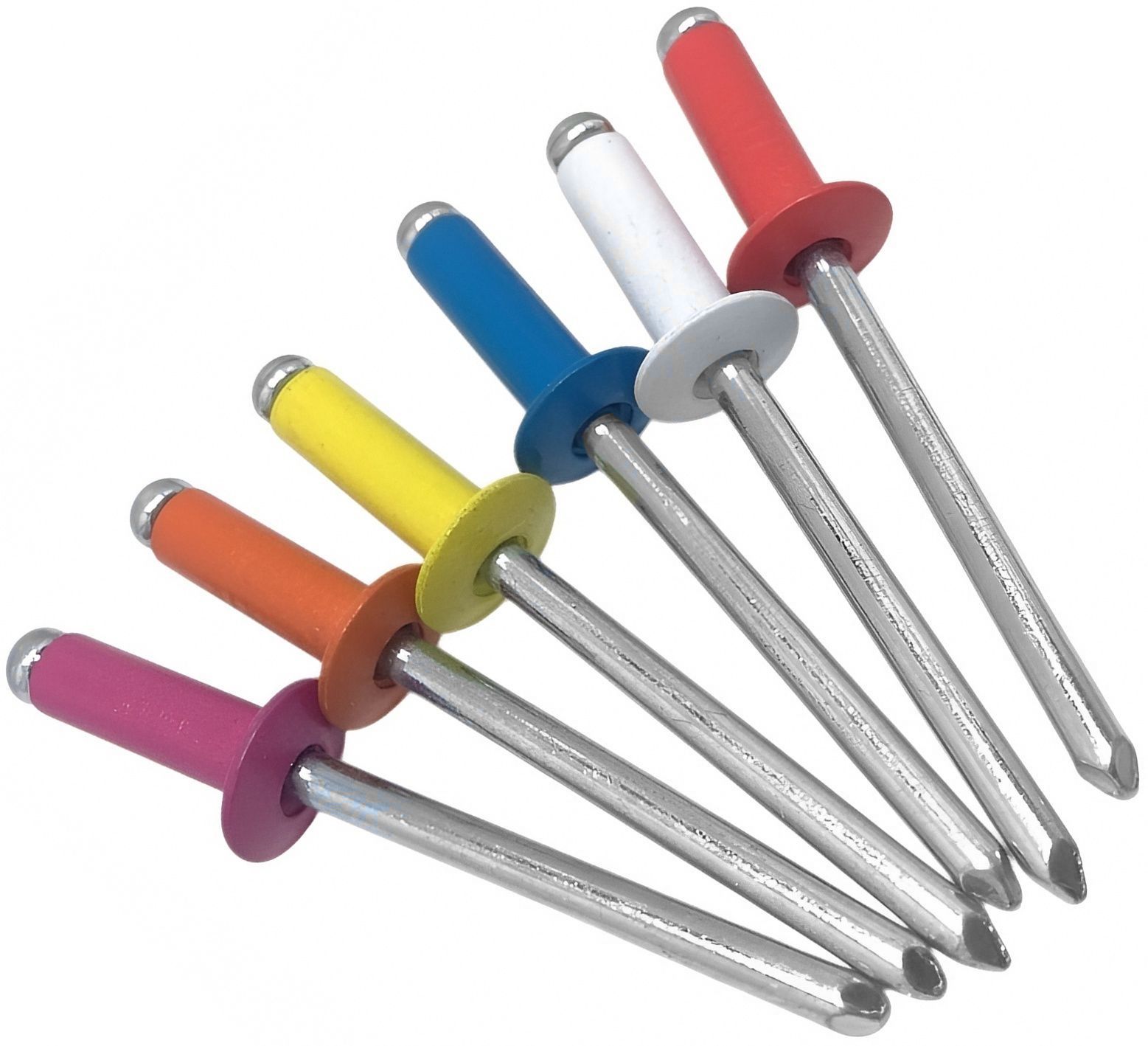

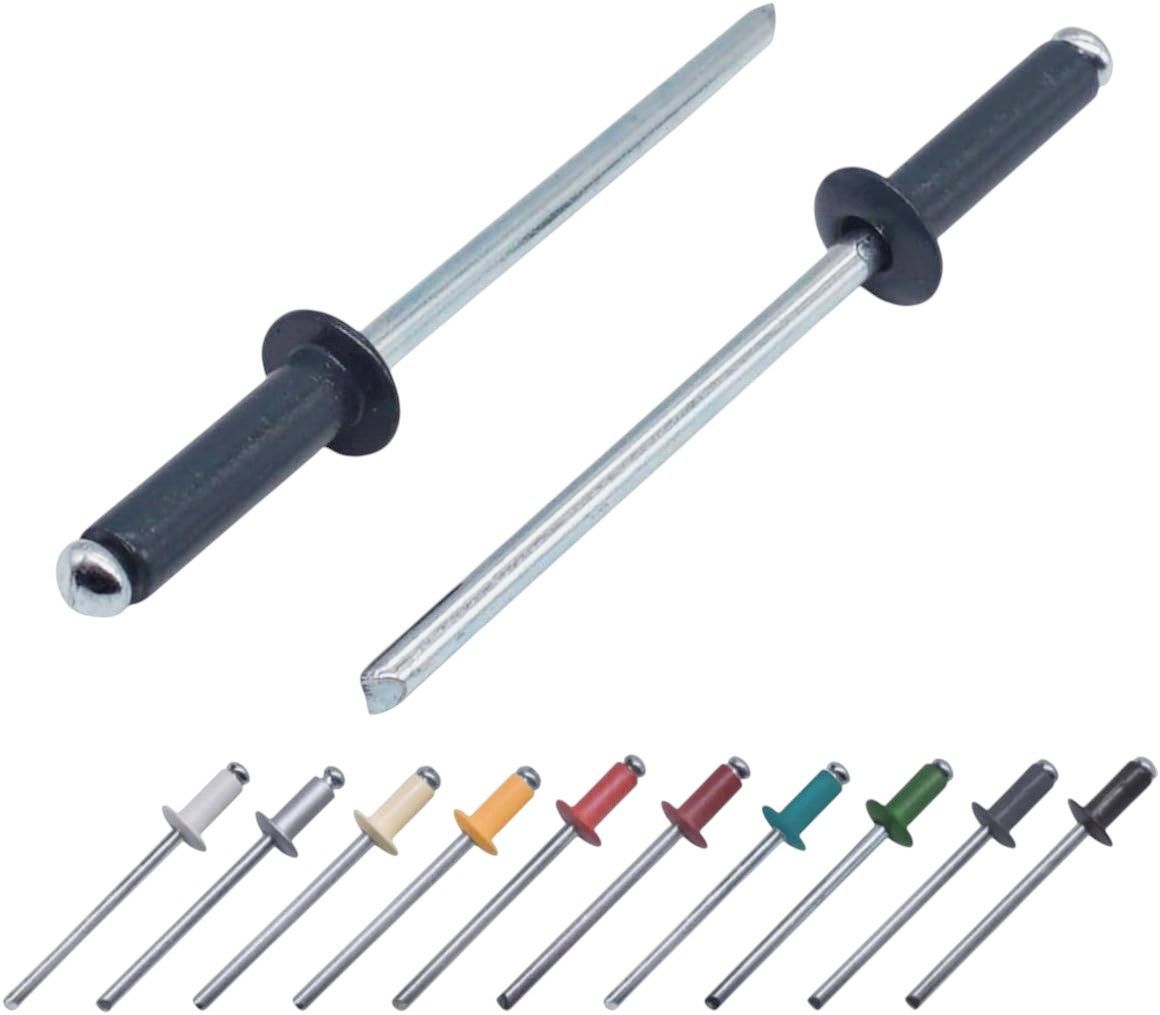

Заклепка вытяжная со стандартным бортиком, нержавеющая сталь А2/А2, в цветах RAL

Вытяжная заклёпка с окрашенной головкой предназначена для крепления металлокровли, фасадных панелей, забора из профнастила, декоративных и рекламных поверхностей, а также для использования в агрессивных средах и на открытом воздухе. Корпус и сердечник заклёпки изготовлены из нержавеющей стали А2, что обеспечивает высокую коррозионную стойкость, устойчивость к атмосферным воздействиям и увеличенную прочность на срез и разрыв по сравнению с комбинированными аналогами. Головка заклёпки выполнена в цветовой гамме RAL, что позволяет усилить контраст или сделать незаметным место крепления в зависимости от задачи. Стойкое порошковое покрытие не даёт сколов при установке, выдерживает перепады температур и атмосферные воздействия.

Свойства

• высокая технологичность монтажа;
• высокая степень сжатия соединяемых материалов;
• гарантированное качество соединения;
• не требуется специальное обучение;
• возможность соединения разнородных материалов;
• антивандальность соединения;
• возможность окраски в любой цвет по шкале RAL.

Применение

Заклёпка используется для крепления элементов, эксплуатирующихся в условиях повышенной влажности, при контакте с водой и агрессивными средами, где применение алюминиевых или комбинированных заклёпок недопустимо. Подходит для монтажа наружных кровельных и фасадных систем, судового оборудования, химических и пищевых производств, а также при производстве корпусов, лестниц, шкафов, дверей, холодильного оборудования и других металлоконструкций.

Установка

Вытяжная заклепка устанавливается в предварительно просверленное отверстие, которое проходит через пакет соединяемых материалов. Заклепочник вытягивает стержень через корпус, при этом происходит деформация конца корпуса и формирование обратной головки. В определенный момент сердечник обламывается и отпадает, а скрепляемые листы оказываются плотно сжатыми между установочной и замыкающей (расклепанной) головкой. При этом часть ножки стержня остается в теле заклепки.

Нагрузки

Диаметр гильзы d1, мм	Срез, кН	Разрыв, кН
2,4	0,40	0,50
3,0	0,75	0,85
3,2	0,88	1,15
4,0	1,25	1,80
4,8	1,85	2,80
5,0	2,25	3,00
6,0	2,50	3,90
6,4	3,00	5,00
7,8	6,00	6,50

Размеры

Диаметр гильзы, d1, мм	Длина гильзы L, мм	Диаметр сверления d, мм	Диаметр бортика d2, мм	Толщина бортика K, мм	Толщина пакета материалов E, мм
2,4	4	2,5	5	0,55	0,5-2
	6				2-4
	8				4-6
	10				6-8
	12				8-10
	5				0,5-2
3	4	3,1	6,5	0,8	0,5-1,5
	5				0,5-2,5
	6				1,5-3,5
	7				1,5-4,5
	8				3,5-5,5
	10				5,5-7
	12				7-9
	14				9-11
	16				11-13
	18				13-15
3,2	4	3,3			0,5-1,5
	5				0,5-2,5
	6				1,5-3,5
	8				3,5-5,5
	10				5,5-7
	12				7-9
	14				3,5-5,5
	15				9-12
	16				-
	18				12-15
	20				15-17
	24				-
	25				17-22
3,8	10				-
4	5	4,1	8	1	0,5-2,5
	6				1,5-3
	7				3-4,5
	8				3-5
	10				5-6,5
	12				6,5-8,5
	14				8,5-10,5
	16				10,5-12,5
	18				12,5-14,5
	20				14,5-16,5
	24				-
	25				16,5-21,5
	30				21,5-26
	35				26-30
	40				30-35
4,8	6	4,9	9,5	1,1	0,5-3
	8				3-4,5
	10				4,5-6
	12				6-8
	14				8-10
	16				10-12
	18				12-14
	20				12-16
	21				14-17
	24				17-20
	25				16-21
	27				20-23
	30				23-25
	32				25-27
	35				27-30
	40				30-35
	45				35-40
	50				40-45
	28				21,5-24
5	6	5,1			0,5-3
	8				3-4,5
	10				4,5-6
	12				6-8
	14				8-10
	16				10-12
	18				12-14
	20				14-16
	25				16-21
	30				21-25
	35				25-30
	40				30-35
	45				35-40
	50				40-45
6	8	6,1	12	1,5	2-4
	10				4-6
	12				6-8
	14				8-10
	16				10-11
	18				11-13
	20				13-15
	25				15-20
	30				20-24
	35				24-29
	22				12,5-17
	40				29,5-35
6,4	12	6,5	13	1,8	2-6
	15				6-9
	18				9-12
	21				10-14
	22				12-16
	25				14-18
	26				16-20
	30				20-24
	35				24-29
	50				29-42
	10				2-5
	14				6-9
	16				6-9
	20				9-12
	28				20-24
	40				29,5-35
7,8	15	8	14	2	6-9
	22				9-16
	26				16,5-21
	30				20,5-25

Характеристики

• Тип заклепки
  Стандартная
• Единицы измерения
  шт
• Материал
  Нерж. сталь А2 — Нерж. сталь А2

• нержавеющие

Выбрать размер
