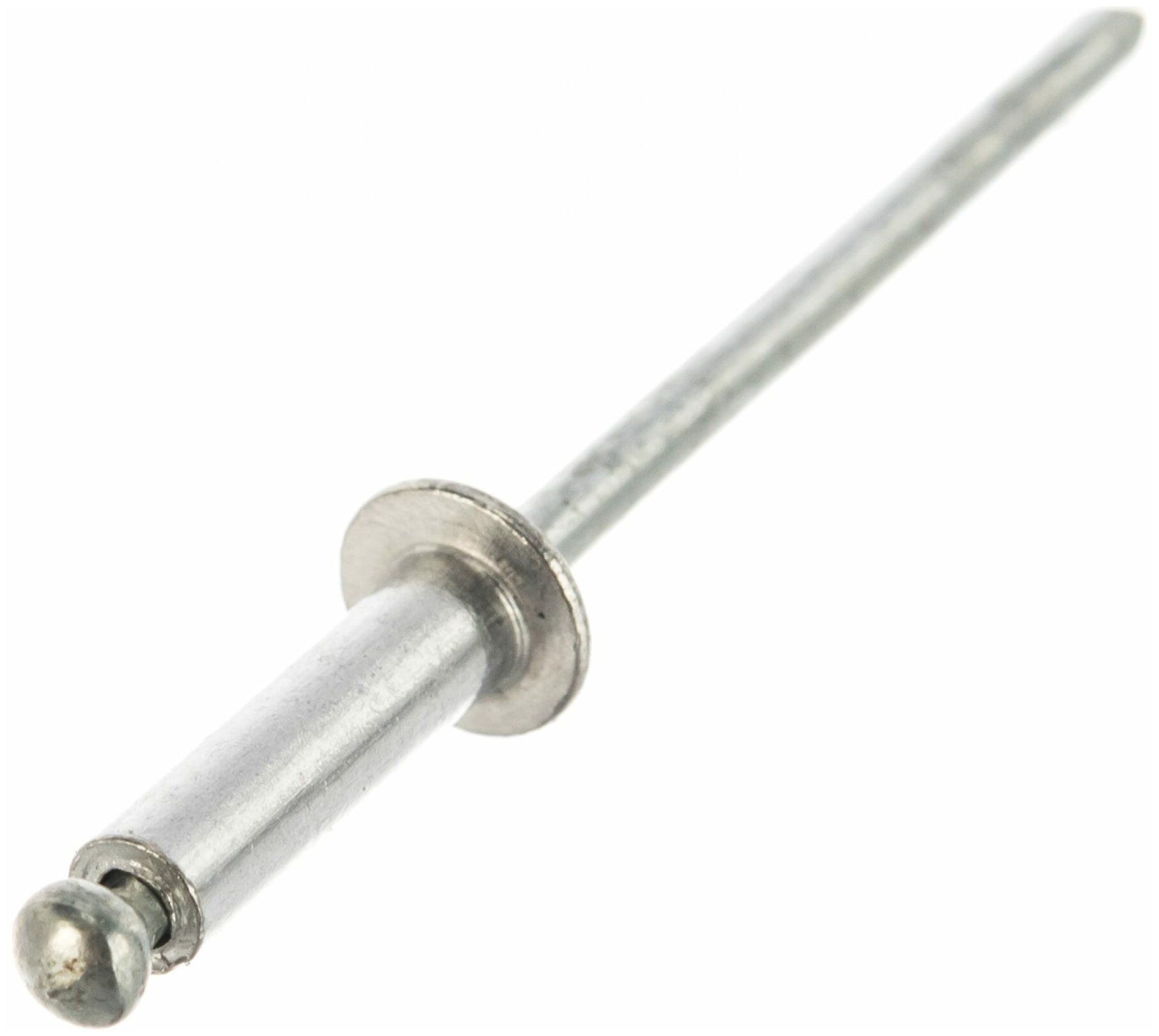

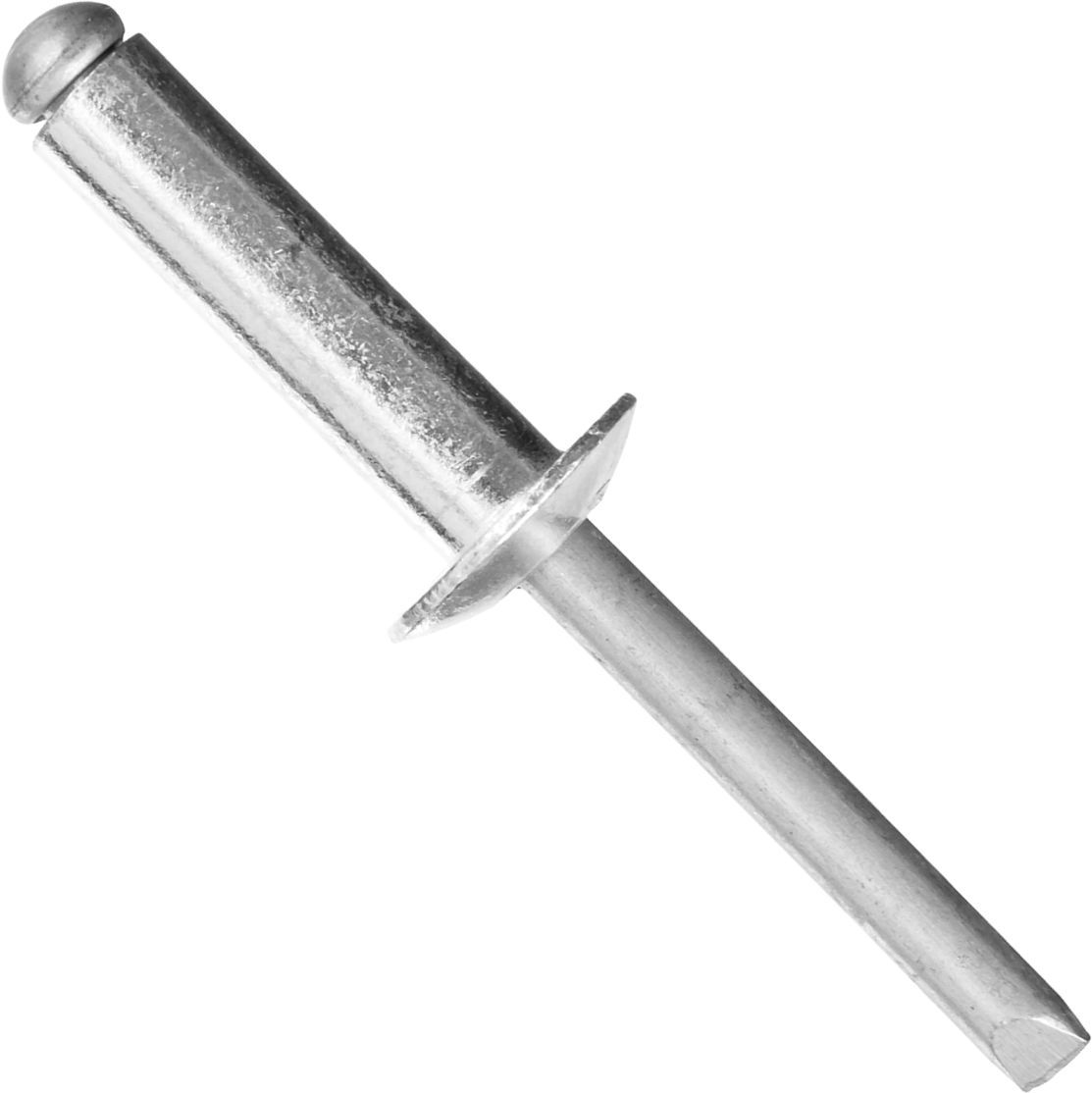

Заклепка вытяжная со стандартным бортиком Stayer Pro-Fix, алюминий/сталь
- Для скрепления тонколистовых металлов и неметаллов.
- Универсальность применения за счет стандартной формы головки.
- Устойчивость к вибрации соединения.
- Высокие предельные растягивающие и срезающие нагрузки.
- Высокая стягивающая способность при малом усилии на установку.
- Корпус – алюминиевый сплав AlMg1.5, стержень – оцинкованная сталь.
- Стойкость к коррозии, атмосферным и температурным воздействиям.
- Диаметр: от 2,4 до 6,4 мм
- Длина: от 6 до 22 мм
- Скрепляемая толщина min/max: 0,5 / 16,5 мм
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2
Заклёпка вытяжная Stayer Pro-Fix серии Professional – один из самых распространённых крепёжных элементов для соединения методом клёпки алюминиевых и стальных листовых материалов различной толщины с помощью заклепочника. Пластичная гильза из алюминиевого сплава AlMg1.5 формирует стойкое к коррозии соединение, а жёсткая ножка из оцинкованной стали придаёт ему стойкость к высоким нагрузкам на растяжение и срез. Комбинированная алюминиевая заклёпка со стальным сердечником снабжена стандартным бортом для универсального применения. Отрывные заклёпки данной серии выпускаются с длиной гильзы от 6 до 22 мм, её размер определяет толщину скрепляемого пакета материалов, которая может составлять от 0,5 до 16,5 мм.
В наличии упаковки по 25, 50 и 1000 штук.Свойства
- Высокая технологичность монтажа
- Высокая степень сжатия соединяемых материалов
- Гарантированное качество соединения
- Не требуется специальное обучение
- Возможность соединения различных материалов
- Антивандальность соединения
- Гильза: алюминиевый сплав AlMg1.5
- Стержень: сталь оцинкованная
Применение
Производство лестниц, вентиляционных коробов, шкафов, дверей, холодильников и т.д.
Установка
Нагрузки
|
Диаметр гильзы d1, мм |
Срез, Н |
Разрыв, Н |
| 2,4 | 170 | 250 |
| 3,2 | 350 | 450 |
| 4,0 | 500 | 700 |
| 4,8 | 900 | 1000 |
| 6,4 | 1400 | 2000 |
Размеры
| Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр бортика d2, мм | Толщина пакета материалов E, мм |
| 2,4 | 6 | 4,1-5 | 0,5-2,5 |
| 8 | 2,5-4,5 | ||
| 10 | 4,5-6,5 | ||
| 3,2 | 6 | 5,6-6,1 | 1-2,5 |
| 8 | 2,5-4,5 | ||
| 10 | 4,5-6,5 | ||
| 12 | 6,5-8,5 | ||
| 14 | 8,5-10,5 | ||
| 20 | 14,5-16,5 | ||
| 4 | 6 | 7-8,1 | 0,5-2,5 |
| 8 | 2,5-4,5 | ||
| 10 | 4,5-6,5 | ||
| 12 | 6,5-8,5 | ||
| 14 | 8,5-10,5 | ||
| 16 | 10,5-12,5 | ||
| 18 | 12,5-14,5 | ||
| 20 | 14,5-16 | ||
| 4,8 | 8 | 8,5-9,5 | 2-4 |
| 10 | 4-6 | ||
| 12 | 6-8 | ||
| 14 | 8-10 | ||
| 16 | 10-12 | ||
| 18 | 12-14 | ||
| 20 | 14-16 | ||
| 6,4 | 12 | 11,5-13 | 3-6 |
| 18 | 8-12 | ||
| 22 | 12-16 |
Характеристики
-
Бренд
-
Тип заклепкиСтандартная
-
Единицы измеренияшт
-
МатериалАлюминий-Сталь
