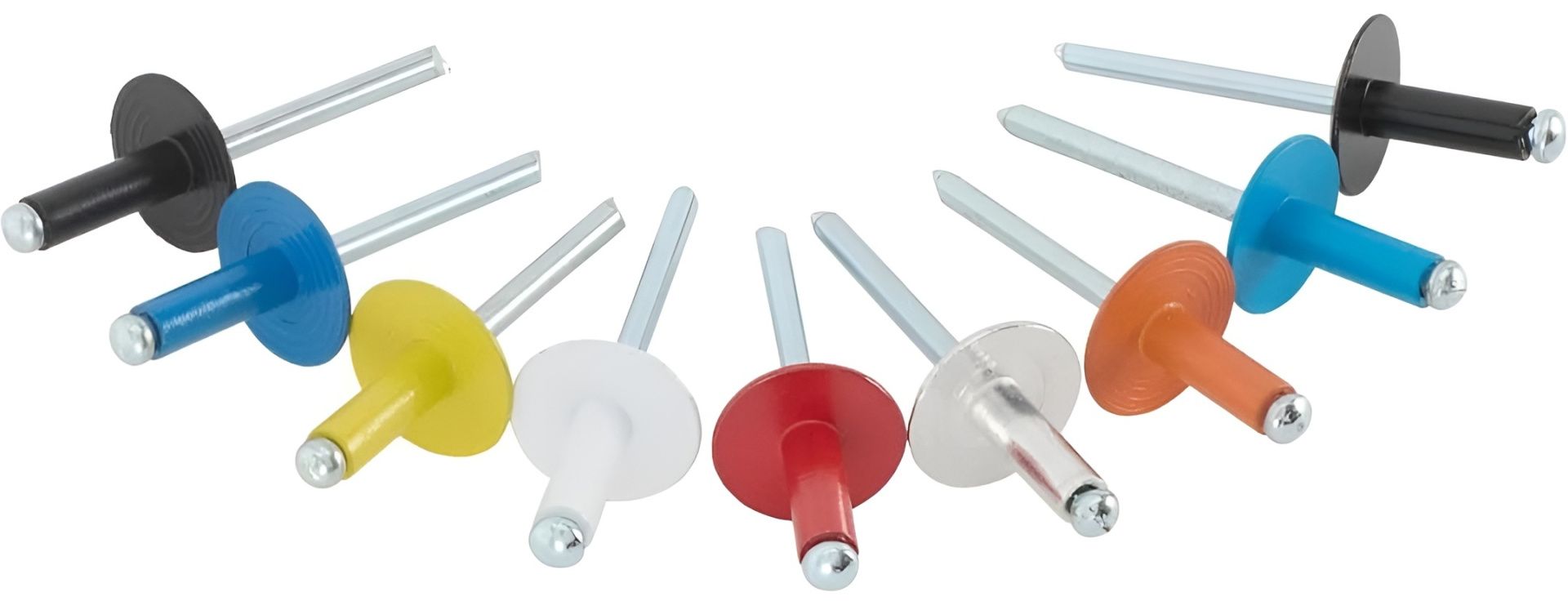

Заклепка вытяжная с широким бортиком, окрашенная в цвет RAL, алюминий/нерж.сталь А2

Код товара: WN00324066

2 фото

Внешний вид товара может отличаться от представленного на изображении

3 позиции

Для соединения различных материалов, в том числе твердых с мягкими и хрупкими.
Окрашена порошковым методом в цвета стандартной палитры RAL.
Краска обеспечивает диэлектрический барьер между корродирующими металлами и создает эстетичный вид крепления.
Основное применение: крепление алюминиевых фасадов и пластиковых панелей.
Высокая степень сжатия скрепляемых компонентов.
Шляпка с широким полем обеспечивает большую зону прижима, без деформации легкоповреждаемых поверхностей.
Материал: стержень – нержавеющая сталь А2, гильза – алюминий AlMg 3,5 (магний повышает прочность и пластичность).
Высокая стойкость к коррозии и перепадам температур.

Подробнее

Размеры
О товаре
Отзывы (0)

Заклепка вытяжная с широким бортиком 4,8х16 мм (14 мм), графитово-серая RAL 7024, алюминий/нерж.сталь А2

руб.

1 шт

Заклепка вытяжная с широким бортиком 4,8х16 мм (14 мм), бело-алюминиевая RAL 9006, алюминий/нерж.сталь А2

руб.

1 шт

Заклепка вытяжная с широким бортиком 5х16 мм (11 мм), телегрей 4 RAL 7047, алюминий/нерж.сталь А2

руб.

1 шт

Цветные вытяжные заклепки алюминий/нержавейка А2 служат для быстрого и неразъемного соединения внахлест листов металла. Изделие состоит из отрывного стержня и корпуса с широким бортиком. При монтаже крепеж формирует замыкающую головку с недоступной стороны листа. Полученное в результате клепки соединение обеспечивает плотное прижатие скрепляемых поверхностей, а широкий бортик с лицевой стороны снижает риск продавливания и растрескивание материалов. Применяется для скрепления деталей из алюминия, так как тело крепежа из сплава AlMg 3,5 не создает гальваническую пару с этим однородным материалом. Нержавеющий сердечник, отлитый из стали А2, позволяет получить механически прочное и стойкое к коррозии заклепочное соединение.

Особенности

Высокая степень сжатия соединяемых материалов;
Гарантированное качество соединения;
Не требуется специальное обучение;
Возможность соединения различных материалов;
Антивандальность соединения;
Большая зона прижима лицевого материала;
Краска создает диэлектрический барьер между корродирующими металлами и создает эстетичный вид крепления.

Установка

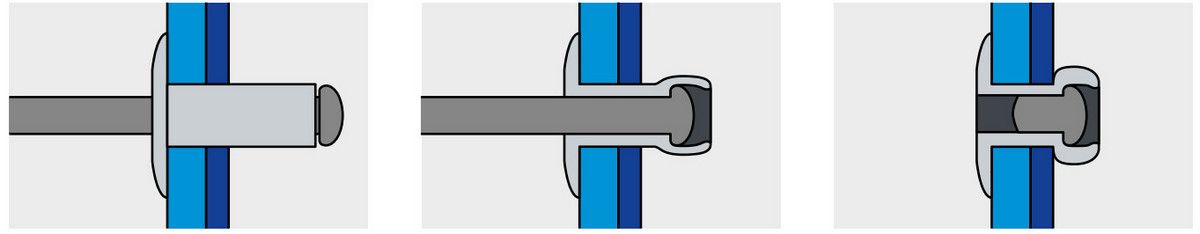

Заклепка вытяжная с широким бортиком - установка

Вытяжная заклепка устанавливается в предварительно просверленное отверстие, которое проходит через пакет соединяемых материалов. Заклепочник вытягивает стержень через корпус, при этом происходит деформация конца корпуса и формирование обратной головки. В определенный момент сердечник обламывается и отпадает, а скрепляемые листы оказываются плотно сжатыми между установочной и замыкающей (расклепанной) головкой. При этом часть ножки стержня остается в теле заклепки.

Нагрузки

Диаметр гильзы, d1 (мм)	Срез, кН	Разрыв, кН
4,0	1,30	1,96
4,8	2,00	2,50
5,0	2,15	3,00

Размеры

Заклепка с широким бортиком - схема, чертеж

Диаметр гильзы d1, мм	Длина гильзы L, мм	Диаметр сверления d, мм	Диаметр и толщина бортика d2 x K, мм	Толщина пакета материалов E, мм
4	8	4,1	12х1,4	1,5-5
	10			5-6,5
	12			6,5-8,5
	14			8,5-10,5
	16			10,5-12,5
	18			12,5-14,5
	20			14,5-16,5
4,8	10	4,9	14х1,8	3-6
	12			6-8
	14			8-10
	16			10-12
	18			12-14
	21			14-17
	24			17-20
	27			20-23
	30			23-25
	35			25-30
4,8	10			3-6
	12			6-8
	14			8-10
	16			10-12
	18			12-14
	21			14-17
	24			17-20
	27			20-23
5	16	5,1	11х1,8	6-8
5	12		14х1,8	6-8
	14			8-10
	8			3-4,5
	10			4,5-6
	12			6-8
	14			8-10
	16			10-12
	18			12-14
	20			14-17
	25			17-20
	30			20-25

Характеристики

Тип заклепки

С увеличенным бортиком
DIN

7337
Единицы измерения

шт
Материал

Алюминий-Нерж.сталь А2

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
