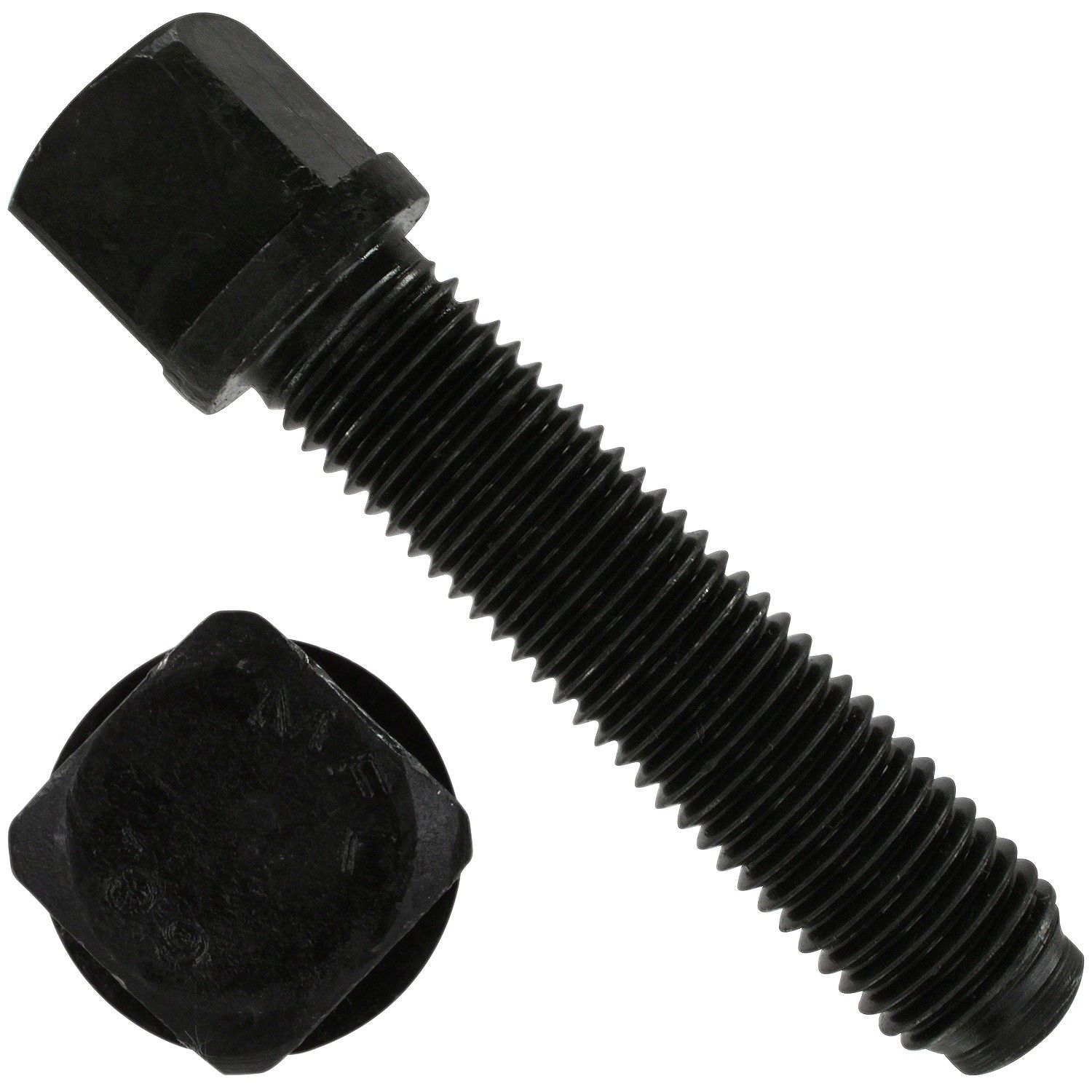

Винт установочный М12х50 с квадратной головкой DIN 480, оксидированная сталь

Винт установочный М12х50 DIN 480 с квадратной головкой, буртиком и закруглённым концом изготовлен из углеродистой стали. Поверхность оксидирована — это обеспечивает минимальную защиту от коррозии в сухой среде, но не рассчитана на эксплуатацию в условиях повышенной влажности или агрессивных сред. Крепёж имеет метрическую резьбу крупного шага. Узкая головка снабжена напрессованной шайбой для увеличения опорной поверхности. Скруглённый наконечник (цапфа) устанавливается в подготовленное отверстие в теле нижележащего компонента.

Назначение

Винт применяют в тех случаях, когда детали необходимо прижать друг к другу с определённым усилием и во время эксплуатации поддерживать достаточно большое усилие зажима. Трение на контактных поверхностях головки и в резьбе обеспечивает так называемую самофиксацию, так что правильно затянутое винтовое соединение не может ослабнуть само по себе, даже под действием ударных или вибрационных нагрузок.

Применение

Винт применяется в строительстве, приборостроении, общем машиностроении, станкостроении, сельскохозяйственной технике и других отраслях. Оксидированное покрытие ограничивает область применения сухими помещениями без прямого контакта с влагой. Для работы в условиях повышенной влажности или на открытом воздухе следует выбирать аналоги с цинковым или иным защитным покрытием.

Аналог DIN 480

• ГОСТ 1486-84 (М8 – М20).

Размеры

Характеристики

• Тип винта
  Установочный
• DIN
  480
• ГОСТ
  1486-84
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  1,75
• Единицы измерения
  шт
• Вес (г)
  58,5
• Форма головки
  Квадратная
• Размер шага резьбы
  Крупный (обычный)
• Артикул
  480 12 50 окс
• Материал
  Сталь
• Название на упаковке (ориг. название)
  Square head bolts with collar and short dog point with rounded end
