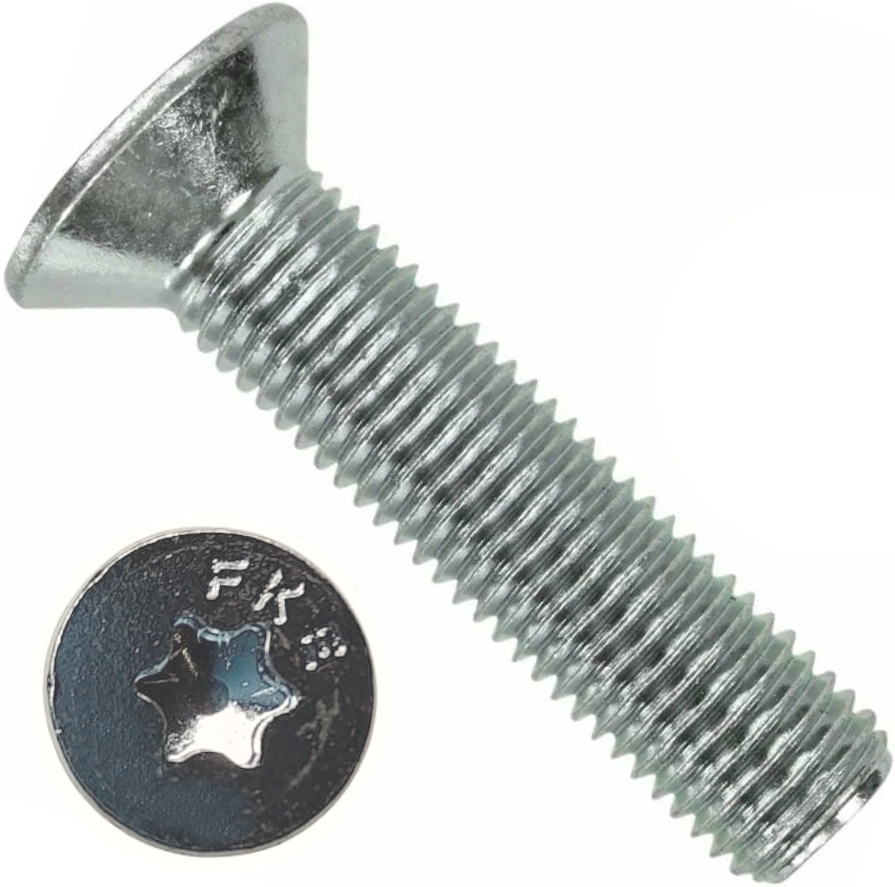

Винт с потайной головкой Torx DIN 7991 (ISO 10642), класс прочности 10.9, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Владислав
7 (931) 252-46-97- Высокопрочный крепёж для соединения деталей в конструкциях с высокими требованиями к надёжности и эстетичности.
- Конфигурация и размеры соответствуют стандарту DIN 7991.
- Резьба метрическая крупная, с полем допуска 6g.
- В наличии резьба от М3 до М6.
- Полная длина в пределах от 6 до 20 мм.
- Головка потайная требует зенковки отверстия под углом 90°.
- Звездообразный шлиц Torx способствует передаче высокого момента затяжки
- Закалённая сталь класса прочности: 10.9 (нагрузка на разрыв не менее 100 кгс/мм², предел текучести 90 кгс/мм²).
- Цинковое гальваническое покрытие для длительной эксплуатации без коррозионного разрушения.
- Тип монтажа: глухой или сквозной (с гайкой).
3
6
—
руб.
3
10
—
руб.
3
12
—
руб.
3
16
—
руб.
3
20
—
руб.
4
8
—
руб.
4
12
—
руб.
4
16
—
руб.
4
20
—
руб.
5
10
—
руб.
5
12
—
руб.
5
16
—
руб.
5
20
—
руб.
6
12
—
руб.
6
16
—
руб.
6
20
—
руб.
Винт с потайной головкой и шлицем Torx, высокопрочный оцинкованный DIN 7991 – метрический крепёж повышенного класса прочности – 10.9. Сочетает отличные антикоррозийные свойства с высокой прочностью и износостойкостью, поэтому широко востребован в любом производстве и приборостроении. Качественная углеродистая сталь, закалённая в процессе изготовления, позволяет использовать метиз в соединениях, испытывающих постоянную высокую нагрузку. Электролитическое покрытие цинком обеспечивает ему антикоррозийную стойкость в условиях нормальной и переменной влажности.
Применение
Потайной винт применяется при сборочных работах в машиностроении, приборостроении и других промышленных областях. Его используют для крепления деталей и материалов к базовому металлическому основанию, в котором подготовлено глухое резьбовое отверстие соответствующего размера резьбы и длины. Также он может образовывать соединение при помощи гайки с подложенной под неё шайбой. Часто применяется для соединения движущихся деталей машин, корпусов, где необходимо сохранить ровную поверхность после крепления.
Установка
Винты потайные с звездообразным ввинчиваются битой Torx, что позволяет приложить высокий момент затяжки. Это обеспечит его прочную фиксацию в приёмной резьбе и повысит надёжность крепёжного узла. Для правильной посадки «заподлицо» необходимо в прикрепляемом компоненте зенковкой снять фаску под углом 90°. Установка заподлицо обеспечивает эстетику внешнего вида сборки.
Аналоги DIN 7991:
- ГОСТ Р ИСО 10642-2012
- ISO 10642
- ГОСТ Р ИСО 14582-2021
- ISO 14582 - 2013
Также у данного крепежа есть близкие аналоги с прямым, крестообразным и шестигранным шлицем – DIN 965, DIN 963, ISO 14582, ISO 7046, ГОСТ 17475-80.
Размеры
| Длина резьбы, d | Шаг резьбы | Высота головки, k | Диаметр головки, dk | Размер под биту Torx, S | Длина резьбы, b (max) | Длина винта, I | |
| min | max | ||||||
| М3 | 0,5 | 1,86 | 6,72 | Т10 | 18 | 5 | 30 |
| М4 | 0,7 | 2,48 | 8,96 | Т20 | 20 | 6 | 50 |
| М5 | 0,8 | 3,1 | 10,9 | Т25 | 22 | 6 | 80 |
| М6 | 1 | 3,72 | 13,44 | Т30 | 24 | 8 | 120 |
| М8 | 1,25 | 4,96 | 17,92 | Т40 | 28 | 10 | 160 |
| М10 | 1,5 | 6,2 | 22,4 | Т50 | 32 | 12 | 160 |
| М12 | 1,75 | 7,44 | 26,8 | - | 36 | 20 | 200 |
| М14 | 2 | 8,4 | 30,88 | - | 40 | 30 | 80 |
| М16 | 2 | 8,8 | 33,6 | - | 44 | 20 | 200 |
| М20 | 2,5 | 10,16 | 40,32 | - | 52 | 35 | 200 |
| М22 | 3 | 13,1 | 36 | - | 56 | 60 | 100 |
| М24 | 3,5 | 14 | 39 | - | 60 | 40 | 240 |
все размеры указаны в мм
Характеристики
-
DIN7991
-
ГОСТ10642-2012
-
ISO10642
-
Единицы измеренияшт
-
ШлицTORX
-
Форма головкиПотайная
-
Размер шага резьбыКрупный (обычный)
-
Угол конуса головки, град90
-
Класс прочности10.9
-
МатериалОцинкованная сталь
