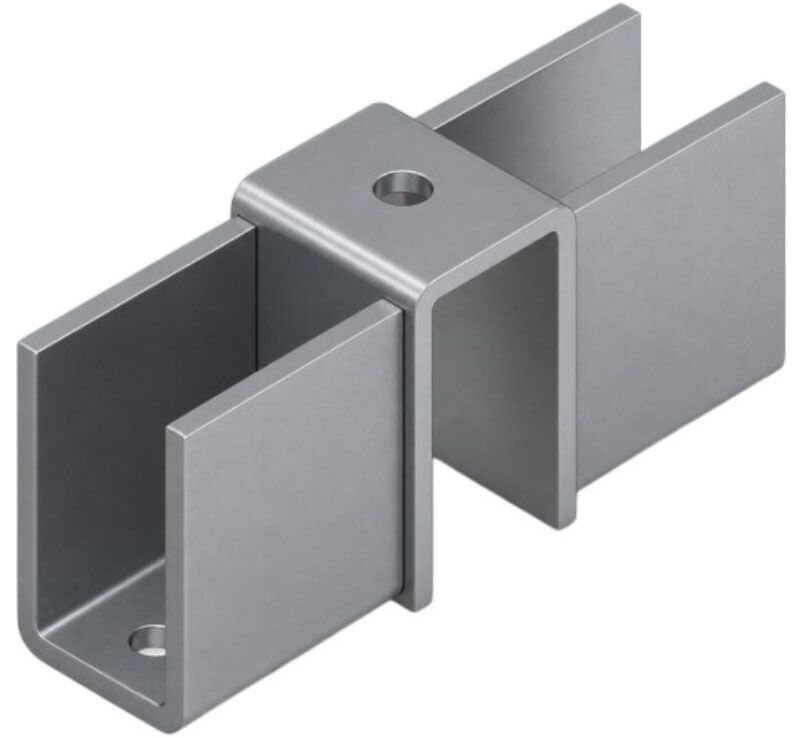

Уголок соединительный для системы FUS VS2 41D Fischer 550745, горячий цинк

Name: Уголок соединительный для системы FUS VS2 41D Fischer 550745, горячий цинк
Brand: Fischer
Price: 1787.00000000 RUB
Availability: InStock

Код товара: WN00309232

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

1787 / шт руб.

Пространственная форма уголка позволяет соединять профили FUS в разных плоскостях без применения сварки, что ускоряет сборку и не требует специального оборудования или квалифицированных сварщиков.
П-образные участки уголка плотно охватывают сдвоенную шину FUS 41D, надежно стабилизируя профиль в узле и предотвращая его смещение или перекос под нагрузкой.
Изготовлен из стали Q235b толщиной 6 мм, что обеспечивает жесткость узла на изгиб и кручение, позволяя уголку выдерживать высокие статические нагрузки в тяжелых рамных конструкциях и опорных каркасах.
Отверстия диаметром 14 мм рассчитаны на крепеж M12, который широко применяется в соединениях монтажных шин системы FUS, что упрощает подбор комплектующих.
Горячеоцинкованное покрытие (HDG) с толщиной слоя не менее 45 мкм по стандарту DIN EN ISO 1461 надежно защищает сталь от коррозии.

Подробнее

О товаре
Отзывы (0)

Соединительный уголок Fischer VS2 41D (арт. 550745) предназначен для создания жестких пространственных узлов при сборке тяжелых рамных конструкций и инженерных каркасов из сдвоенных монтажных шин FUS 41D. Применяется для соединения сквозных и пересекающихся профилей, устройства опорных систем под технологические трубопроводы, вентиляционные каналы и кабельные трассы. Изготовлен из стали Q235b с горячеоцинкованным покрытием, которое обеспечивает коррозионную стойкость при эксплуатации как внутри помещений, так и на открытом воздухе.

Особенности конструкции

Уголок выполнен в виде сложного пространственного элемента, состоящего из трех П-образных седел: центральное седло ориентировано вниз, а два боковых - вверх, расположены по обе стороны от центрального.
Такая геометрия обеспечивает жесткое соединение трех профилей под углом 90° без возможности смещения и предназначена для сборки монтажных сеток и опорных каркасов из шин FUS 41D.
Седла уголка повторяют форму сечения сдвоенных монтажных профилей FUS 41D, что обеспечивает плотный охват и надежную фиксацию соединяемых элементов.
На верхней грани центрального элемента и на нижних полках выполнены сквозные круглые отверстия диаметром 14 мм под крепеж M12.

Монтаж

Разместите соединитель VS2 41D в узле пересечения или стыковки монтажных шин FUS согласно проекту.
Заведите профили во внутрь боковых и центрального участка уголка.
Совместите перфорацию шин со сквозными круглыми отверстиями на гранях соединителя.
Установите фиксирующие болты с канальными гайкама и произведите затяжку резьбовых соединений динамометрическим ключом с регламентированным моментом затяжки.

Размеры

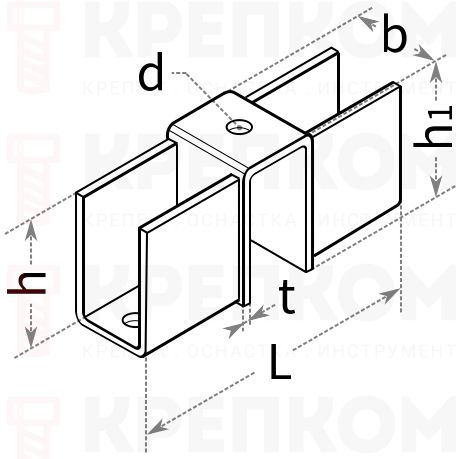

Уголок соединительный для системы FUS VS2 41D Fischer 550745 - чертеж

Длина, L	200 мм
Высота, h	88 мм
Высота, h1	95 мм
Ширина, b	60 мм
Толщина стали, t	6 мм
Количество отверстий х диаметр отверстий, d	3хØ 14 мм

Характеристики

Бренд

Fischer
Единицы измерения

шт
Артикул

550745
Материал

Горячий цинк (HDG)
