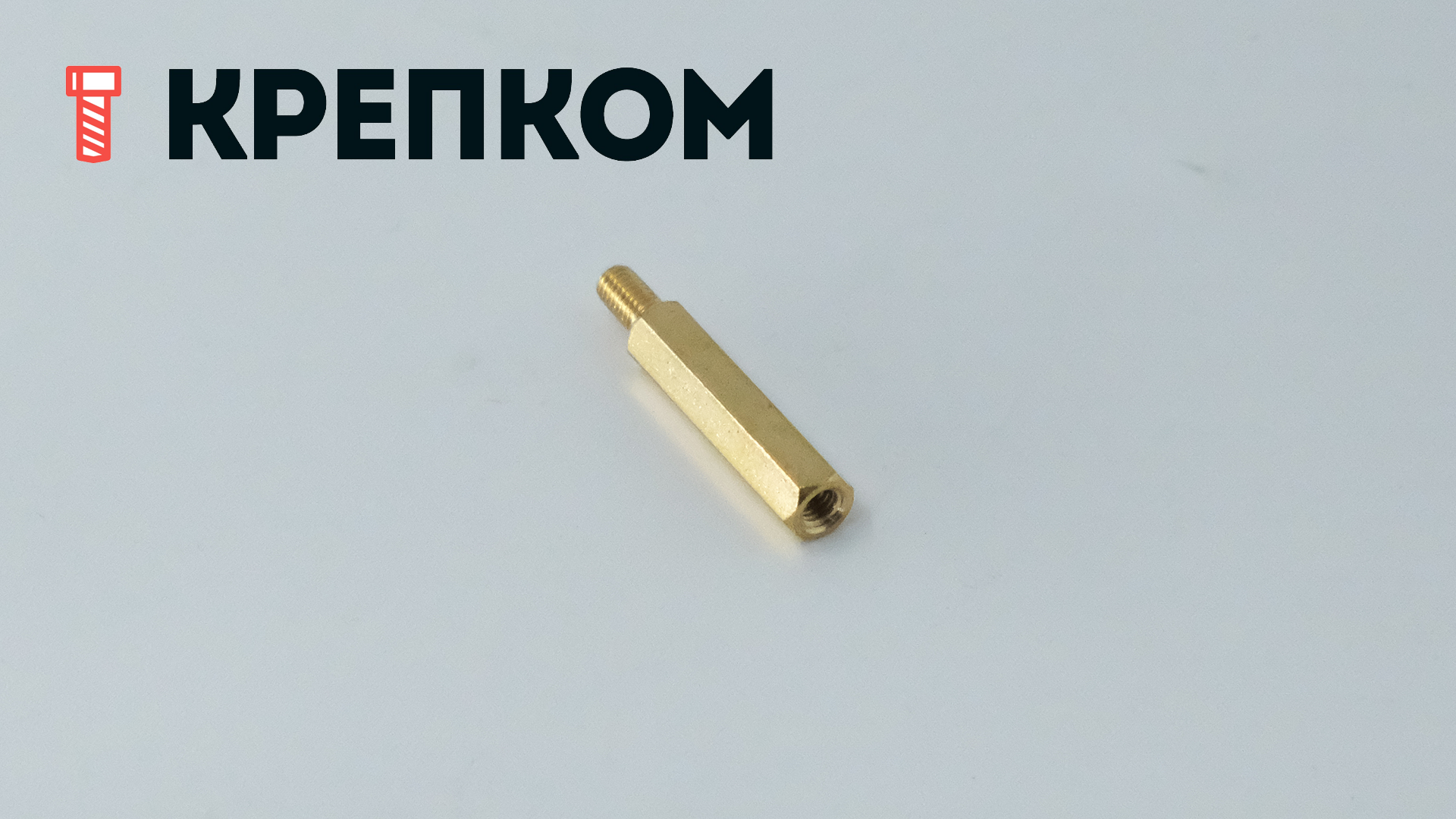

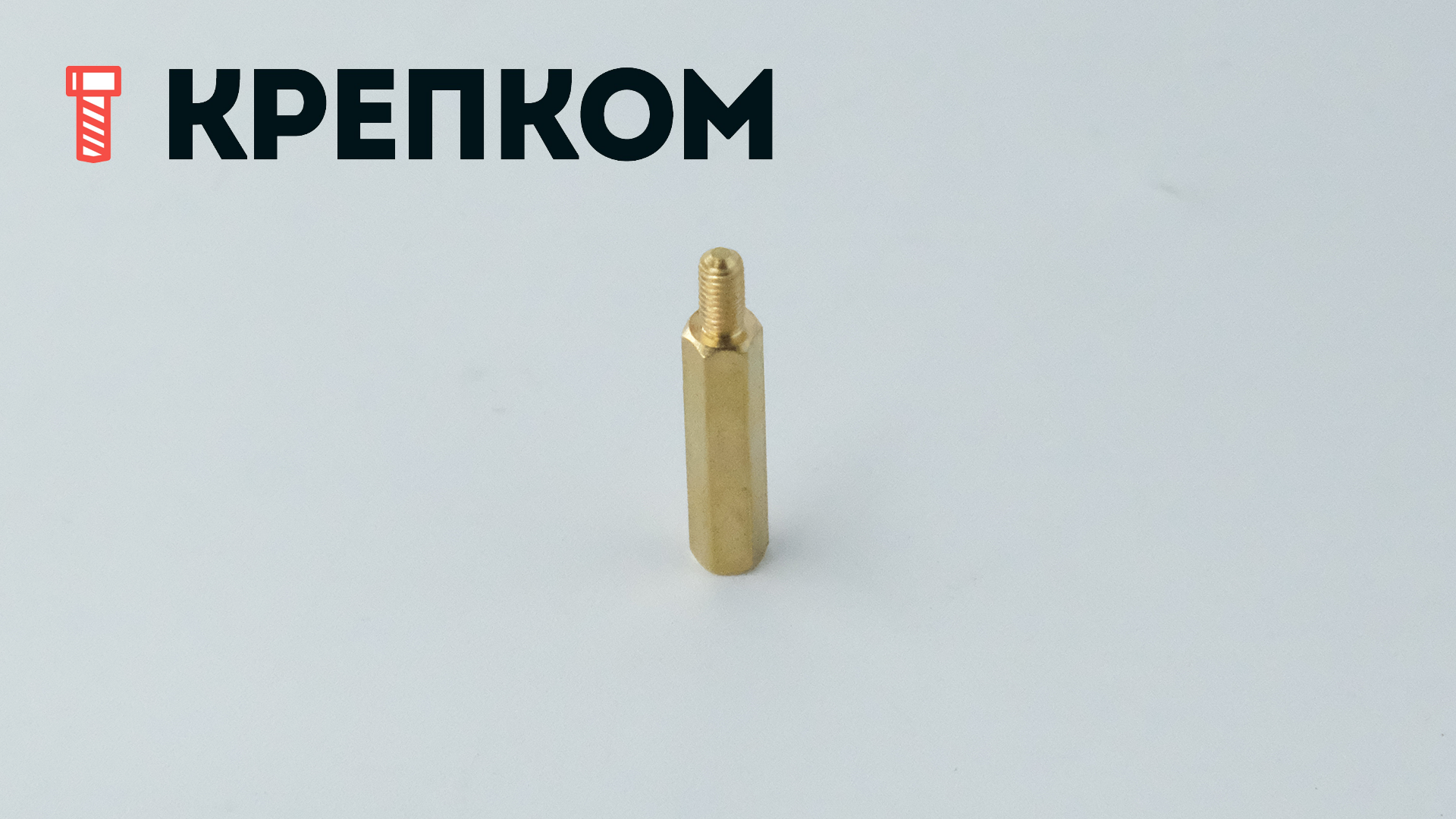

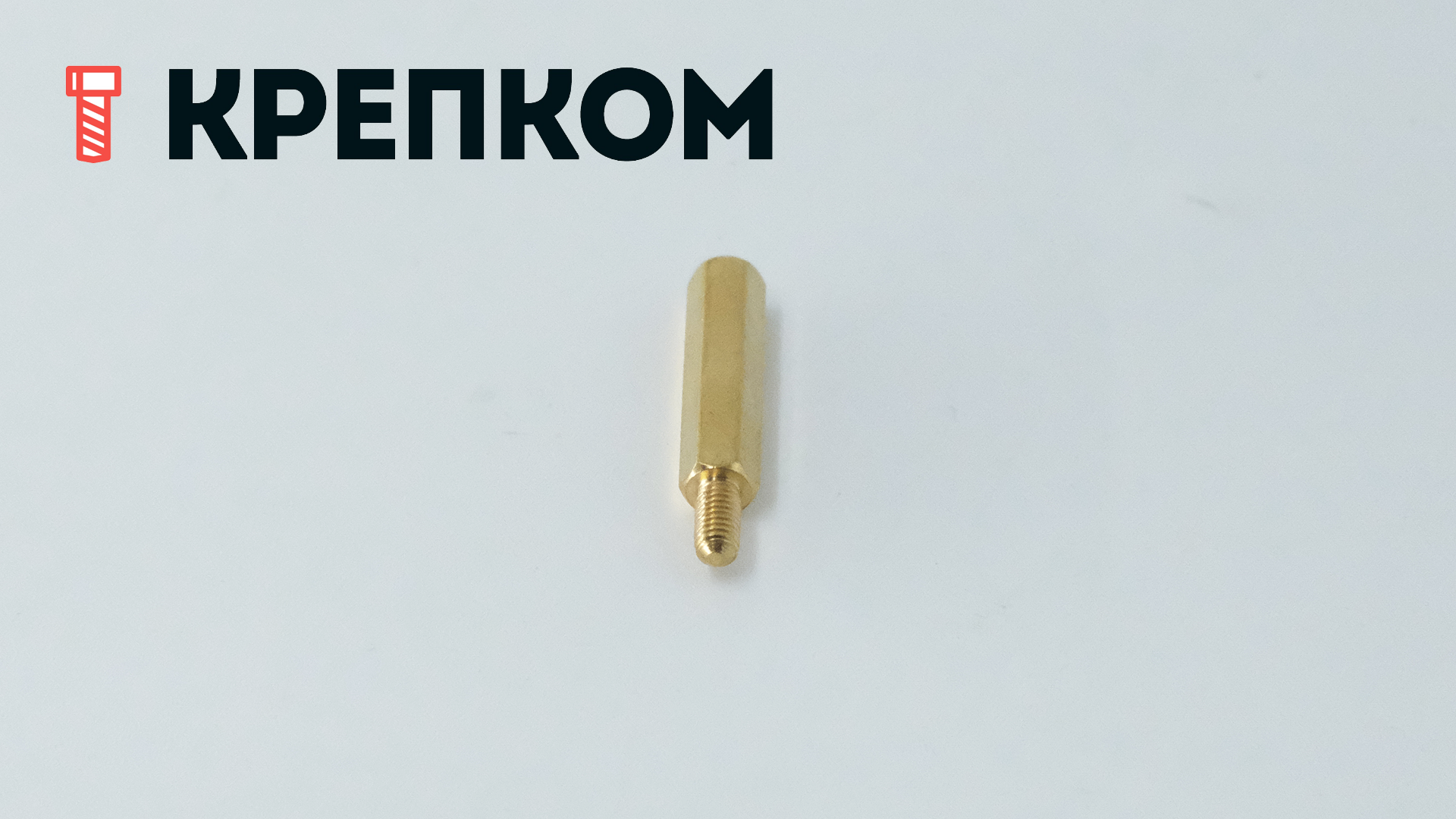

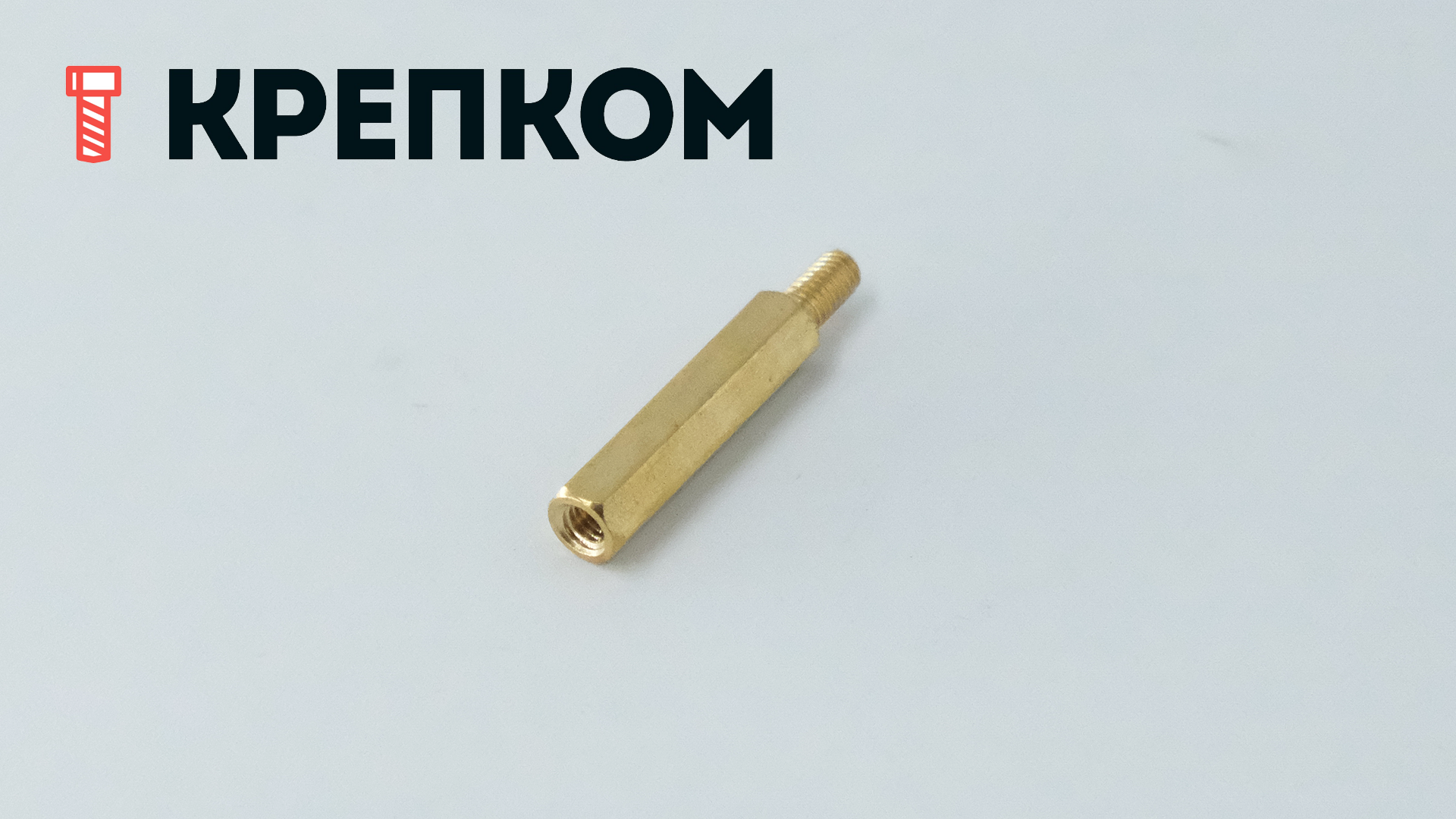

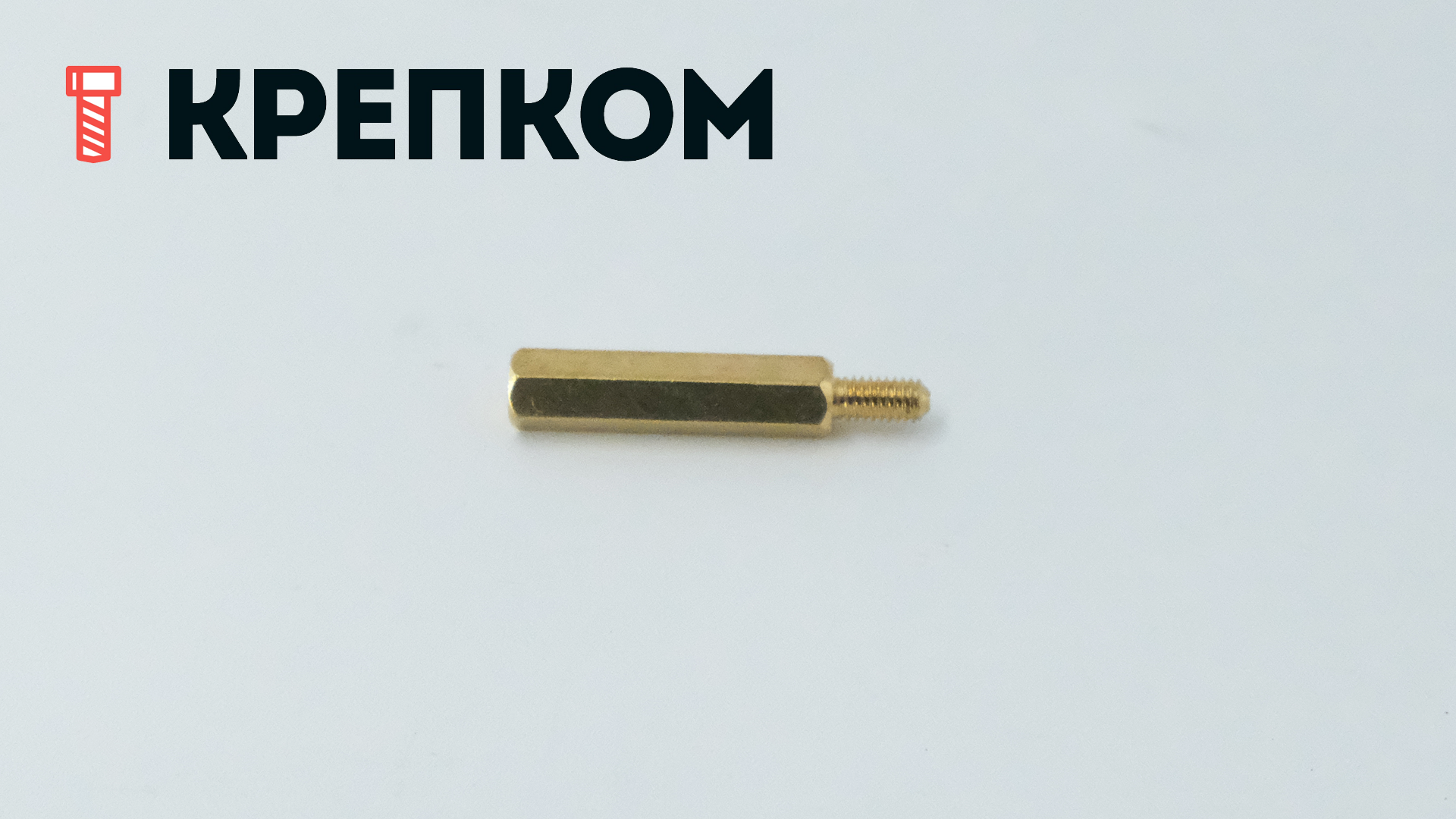

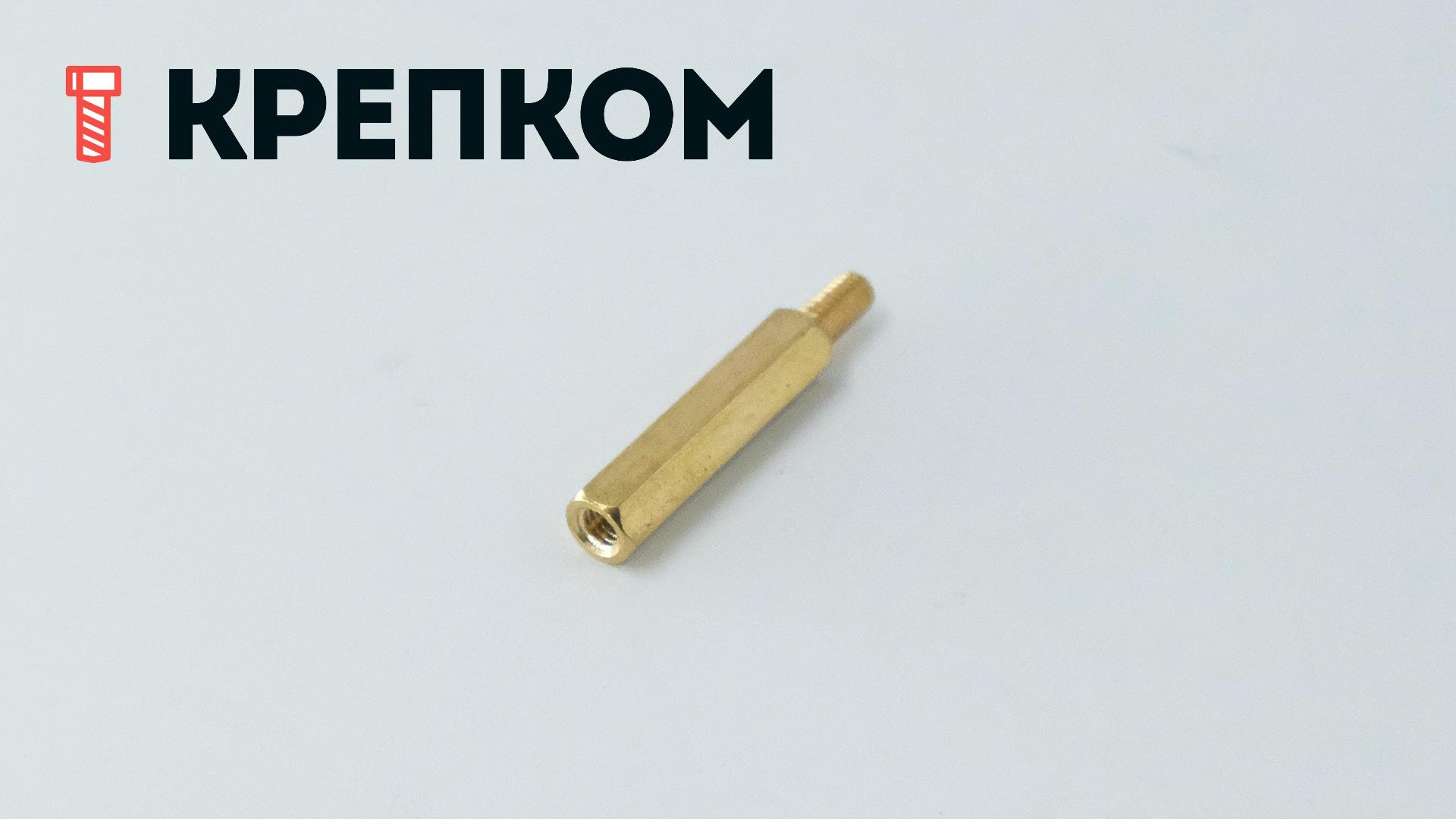

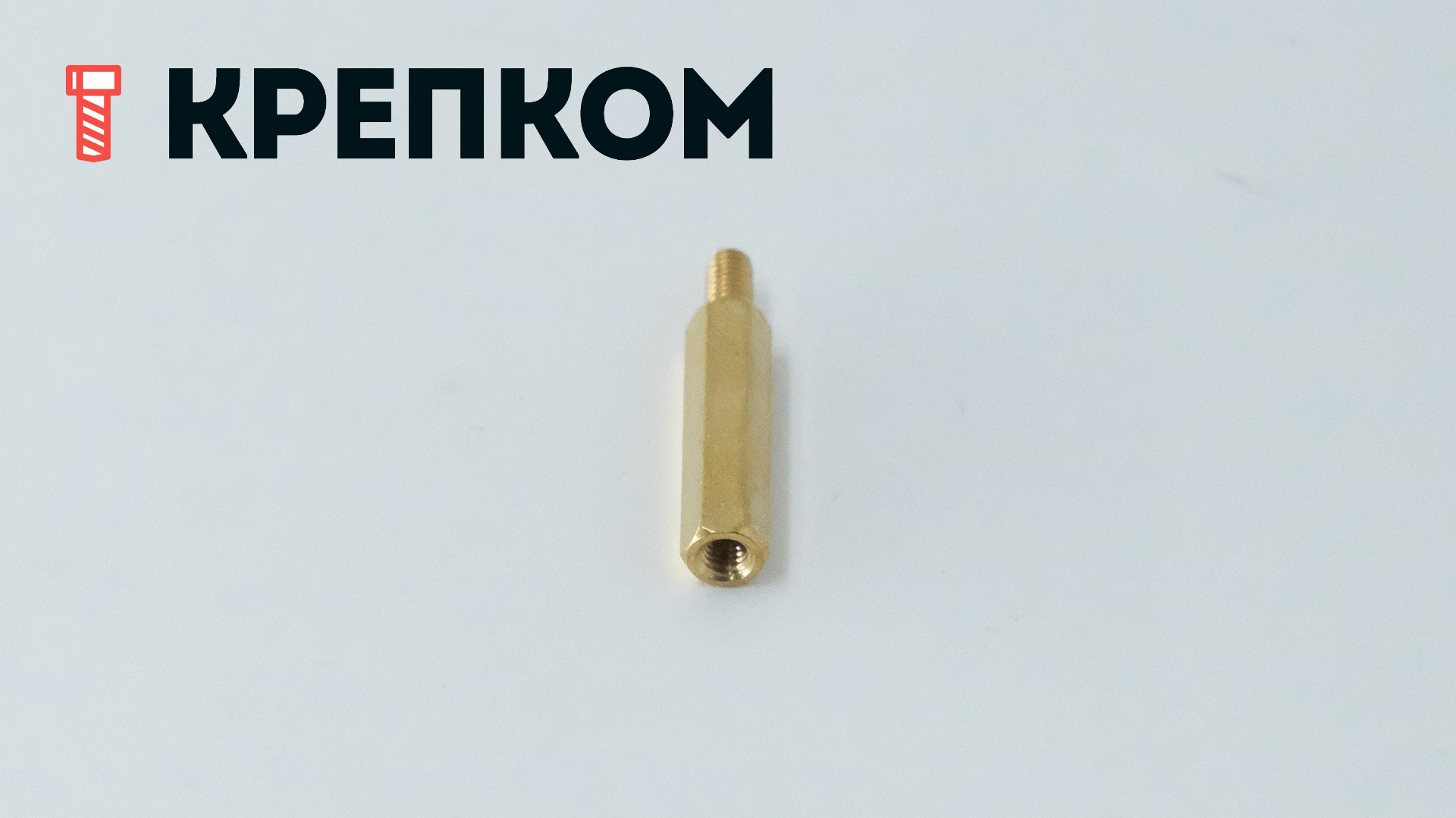

Стойка для печатных плат шестигранная папа-папа (MM) PCHNN, латунь

1 отзыв

Код товара: WN00297610

13 фото

Внешний вид товара может отличаться от представленного на изображении

22 позиции

Ваш консультант Дарья

7 (921) 091-32-64

Скидка 10% на стойки для печатных плат

По промокоду • Акция действует 16.07–31.08

Подробнее

Для крепления печатной платы к шасси или для соединения плат на расстоянии (только при наличии резьбовых отверстий и фиксации гайкой).
Наименование: стойка монтажная шестигранная для печатной платы PC.
Тип резьбы: NN наружная-наружная (или MM папа-папа).
Создает жесткое соединение с фиксированным зазором.
Шестигранная форма (H) позволяет легко удерживать стойку гаечным ключом при монтаже, не повреждая её.
Латунь устойчива к воздействию влаги и химических веществ.
Прочности латунных стоек вполне достаточно для крепления большинства плат.
Обладает высокой электропроводностью и не создают помех в ВЧ-устройствах.
Метрическая резьба: М3.
Длина корпуса: от 6 до 20 мм (подбирается под требования конструкции).
Длина: резьбовой части 2 x ~6 мм.

Подробнее

Размеры
О товаре
Отзывы (1)

Код товара

Диаметр резьбы Длина корпуса (мм) Общая длина (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр резьбы Длина корпуса (мм) Общая длина (мм)

Наличие

Цена

Фасовка

Количество

Стойка для печатных плат М3х50/40 шестигранная SW 4,7 PCHNN винт-винт, латунь

WN00316505

М3

Диаметр резьбы М3

Длина корпуса (мм) 40

Общая длина (мм) 50

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная PCHNN М3х50/40 (SW4,7) лат (250 шт упак)

WN00317025

М3

Диаметр резьбы М3

Длина корпуса (мм) 50

Общая длина (мм) 90

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

9670

руб.

250 шт

Стойка для печатных плат М3х40/30 шестигранная SW 4,7 PCHNN винт-винт, латунь

WN00316504

М3

Диаметр резьбы М3

Длина корпуса (мм) 30

Общая длина (мм) 40

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная PCHNN М3х40/30 (SW4,7) лат (250 шт упак)

WN00317024

М3

Диаметр резьбы М3

Длина корпуса (мм) 40

Общая длина (мм) 70

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

8310

руб.

250 шт

Стойка для печатных плат М3х37/27 шестигранная SW 4,7 PCHNN винт-винт, латунь

WN00316503

М3

Диаметр резьбы М3

Длина корпуса (мм) 27

Общая длина (мм) 37

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная PCHNN М3х37/27 (SW4,7) лат (250 шт упак)

WN00317023

М3

Диаметр резьбы М3

Длина корпуса (мм) 37

Общая длина (мм) 64

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

4470

руб.

250 шт

Стойка для печатных плат М3х35/25 шестигранная SW 4,7 PCHNN винт-винт, латунь

WN00316502

М3

Диаметр резьбы М3

Длина корпуса (мм) 25

Общая длина (мм) 35

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная PCHNN М3х35/25 (SW4,7) лат (250 шт упак)

WN00317022

М3

Диаметр резьбы М3

Длина корпуса (мм) 35

Общая длина (мм) 60

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

8035

руб.

250 шт

Стойка для печатных плат М3х32/22 шестигранная SW 4,7 PCHNN винт-винт, латунь

WN00316501

М3

Диаметр резьбы М3

Длина корпуса (мм) 22

Общая длина (мм) 32

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат М3х32/20 шестигранная SW 4,7 PCHNN винт-винт, латунь

WN00288203

М3

Диаметр резьбы М3

Длина корпуса (мм) 20

Общая длина (мм) 32

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

40 руб. 28

руб.

1 шт

Стойка для печатных плат М3х32/20 шестигранная SW 4,7 PCHNN винт-винт, латунь (250 шт упак)

WN00317020

М3

Диаметр резьбы М3

Длина корпуса (мм) 32

Общая длина (мм) 52

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

6505 руб. 4554

руб.

250 шт

Стойка для печатных плат М3х25/15 шестигранная SW 4,7 PCHNN винт-винт, латунь

WN00316500

М3

Диаметр резьбы М3

Длина корпуса (мм) 15

Общая длина (мм) 25

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат М3х30/18 шестигранная SW 4,7 PCHNN винт-винт, латунь

WN00288202

М3

Диаметр резьбы М3

Длина корпуса (мм) 18

Общая длина (мм) 30

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная PCHNN М3х25/15 (SW4,7) лат (250 шт упак)

WN00317018

М3

Диаметр резьбы М3

Длина корпуса (мм) 25

Общая длина (мм) 40

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

3470

руб.

250 шт

Стойка для печатных плат М3х30/18 шестигранная SW 4,7 PCHNN винт-винт, латунь (250 шт упак)

WN00317019

М3

Диаметр резьбы М3

Длина корпуса (мм) 30

Общая длина (мм) 48

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

3915

руб.

250 шт

Стойка для печатных плат М3х24/12 шестигранная SW 4,7 PCHNN винт-винт, латунь

WN00288201

М3

Диаметр резьбы М3

Длина корпуса (мм) 12

Общая длина (мм) 24

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

42 руб. 29

руб.

1 шт

Стойка для печатных плат М3х24/12 шестигранная SW 4,7 PCHNN винт-винт, латунь (250 шт упак)

WN00317017

М3

Диаметр резьбы М3

Длина корпуса (мм) 24

Общая длина (мм) 36

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

8295 руб. 5807

руб.

250 шт

Стойка для печатных плат М3х22/10 шестигранная SW 4,7 PCHNN винт-винт, латунь

WN00288200

М3

Диаметр резьбы М3

Длина корпуса (мм) 10

Общая длина (мм) 22

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

27 руб. 19

руб.

1 шт

Стойка для печатных плат М3х22/10 шестигранная SW 4,7 PCHNN винт-винт, латунь (250 шт упак)

WN00317016

—

Диаметр резьбы —

Длина корпуса (мм) 22

Общая длина (мм) 33

Диаметр резьбы

—

Длина корпуса (мм)

Общая длина (мм)

4335 руб. 3035

руб.

250 шт

Стойка для печатных плат М3х18/6 шестигранная SW 4,7 PCHNN винт-винт, латунь

WN00288199

М3

Диаметр резьбы М3

Длина корпуса (мм) 6

Общая длина (мм) 18

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат М3х18/6 шестигранная SW 4,7 PCHNN винт-винт, латунь (250 шт упак)

WN00317015

М3

Диаметр резьбы М3

Длина корпуса (мм) 18

Общая длина (мм) 24

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

8370

руб.

250 шт

Стойка шестигранная для печатных плат PCHNN (винт-винт) MM из латуни применяется, в основном, для крепления печатных плат к шасси, а также для их соединения между собой. Отличается от подобных ей стоек PCHSS и PCHSN видом резьбы: в PCHSS с обеих сторон внутренняя резьба (на это указывает SS в конце), а в PCHSN с одной стороны внутренняя резьба (S), а с другой – наружная (N).

Шестигранная форма обеспечивает при монтаже надежную фиксацию гаечным ключом, исключая прокручивание. Идеальная геометрия и строгий контроль размеров обеспечивают плотную посадку и совместимость с различными типами печатных плат. Отсутствие заусенцев и дефектов поверхности минимизирует риск повреждения плат.

Доступны метрические стойки с диаметром резьбы М3 и разной высотой, что делает их подходящими для относительно широкого спектра задач. Для специфических проектов можно выбрать удлиненные или укороченные стойки, это важно для оптимального использования внутреннего объема корпуса устройства.

Материал

Латунные стойки – самый распространенный выбор для большинства электронных изделий, ВЧ-оборудования, приборов с требованиями к заземлению, так как обладают рядом преимуществ:

Отличная электропроводность (возможность создания точек заземления через пайку).
Немагнитные свойства (не создают помех в ВЧ-устройствах).
Устойчивость к коррозии и механическим нагрузкам.
Латунь придает изделию премиальный внешний вид, что важно для открытых конструкций.
В отличие от пластиковых стоек, латунные более прочные и устойчивые к высоким температурам.

Применение

Стойка монтажная PCHNN с наружной резьбой винт-винт (М3) используются для надежного крепления и разделения печатных плат в электронных устройствах. Идеальное решение для радиолюбителей, производителей электроники и промышленных предприятий.

Важно: В отличие от стоек типа «винт-отверстие» (PCHSN), этот вариант крепления не предусматривает возможности просто «надеть» плату на винт – требуется наличие резьбового соединения с обеих сторон.

Размеры

Стойка для печатных плат шестигранная PCHNN винт-винт - схема, чертеж

Резьба (диаметр d и шаг)	Длина шестигранного корпуса L, мм	Длина резьбы b, мм	Общая длина L₁, мм	Размер SW, мм
М3	6	6	18	4,7
	10		22
	12		24
	15		25
	18		30
	20		32
	22		32
	25		35
	27		37
	30		40
	40		50

Характеристики

Единицы измерения

шт
Материал

Латунь

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой

Товар из подборок
