Скоба крепежная FUF 41DR M12 Fischer 550739, горячий цинк

Name: Скоба крепежная FUF 41DR M12 Fischer 550739, горячий цинк
Brand: Fischer
Price: 947.00000000 RUB
Availability: InStock

Код товара: WN00309226

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

947 / шт руб.

Используется для создания жестких узлов при пересечении профилей или их креплении к несущим основаниям.
П-образная форма скобы помогает удерживать профиль FUS в пространственном соединении.
6 отверстий Ø14 мм дают несколько точек крепления и позволяют надежнее распределить прижим по узлу.
Изготовлена из стали Q235b толщиной 6 мм, поэтому не деформируется и не смещается под нагрузкой.
Горячее цинкование не менее 45 мкм допускает её применение в помещениях с повышенной влажностью и на открытом воздухе при отсутствии постоянного воздействия агрессивных сред.

Подробнее

О товаре
Отзывы (0)

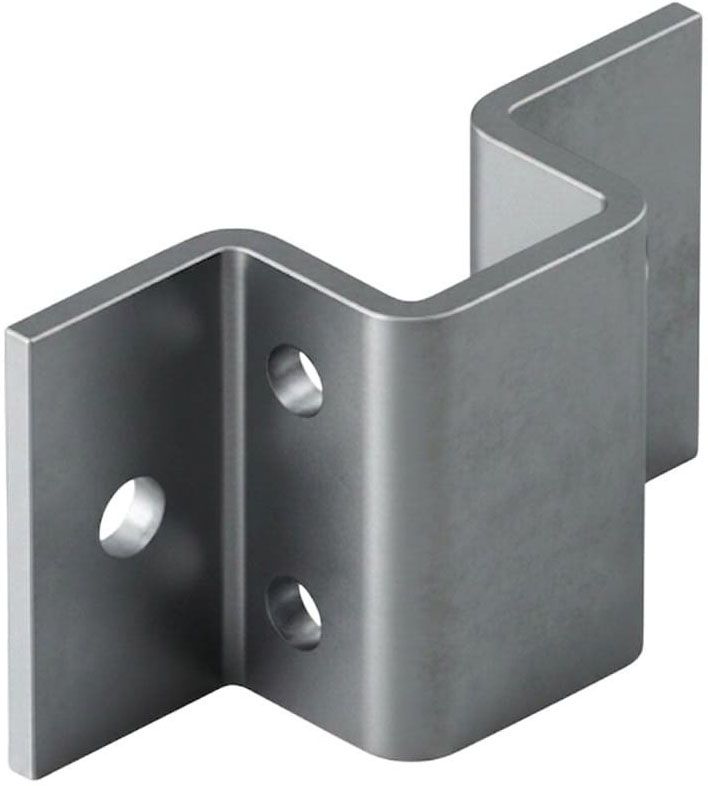

Крепежная скоба Fischer FUF 41DR M12 (арт. 550739) представляет собой П-образный соединительный элемент, предназначенный для создания жестких пространственных узлов при монтаже конструкций из профилей системы FUS 41. Используется для сборки несущих каркасов, рам, подвесных систем и опорных конструкций для прокладки трубопроводов, кабельных трасс и вентиляционных коробов. Скоба изготовлена из стали Q235b с антикоррозионным покрытием, нанесенным методом горячего цинкования (HDG).

Особенности конструкции

П-образная форма с седловидной частью повторяет геометрию профиля FUS 41, обеспечивая плотную и точную посадку.
Опорные лапки расположены по бокам седла.
Оснащена монтажными отверстиями Ø14 мм под крепеж M12 (всего 6 шт).
Четыре отверстия расположены на седловидной части для крепления скобы к профилю по трем сторонам, а два отверстия - на опорных лапках.
Шаг отверстий соответствует перфорации профиля FUS 41.
Общее количество отверстий позволяет распределить фиксацию по нескольким точкам и собрать соединение без сверления профиля.
Толщина стали 6 мм гарантирует жесткость соединительного элемента, предотвращает деформацию и смещение под нагрузкой в нагруженных участках рамных и опорных конструкций.

Монтаж

Разместите скобу FUF 41DR на профиле FUS в зоне соединения.
Совместите отверстия скобы с пазами монтажной шины.
Установите крепеж и выполните предварительную затяжку.
Проверьте положение профилей и окончательно затяните соединение.

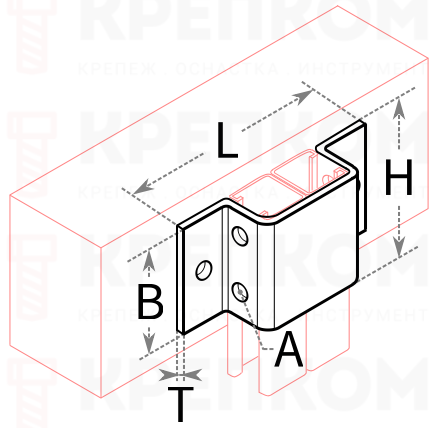

Размеры

Скоба крепежная FUF 41DR M12 Fischer 550739, горячий цинк

Длина L	180 мм
Ширина B	90 мм
Высота H	46 мм
Количество отверстий х диаметр отверстий A	6хØ 14 мм
Толщина стали T	6 мм

Характеристики

Бренд

Fischer
Единицы измерения

шт
Совместимость с профилем

41х41
Артикул

550739
Материал

Горячий цинк (HDG)

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
