Шайба контактная рифленая с зубцами 88129 form M, оцинкованная сталь
Код товара: WN00084718
Внешний вид товара может отличаться от представленного на изображении
- Применяется в сфере электромонтажа.
- Подходит для соединений, где одновременно требуется фиксация крепежных элементов и стабильный электрический контакт.
- Тип контактной шайбы: M (ART 88129).
- Насечки на выпуклой стороне для защиты от самоотвинчивания.
- Зубцы на вогнутой стороне для лучшего электрического контакта.
- Обеспечивает высокую надежность соединения при сильной вибрации.
- Материал: пружинная оцинкованная сталь.
- Условия эксплуатации: умеренно агрессивные среды и на открытом воздухе.
- Диаметр резьбы от М4 до М20.
Код товара
Под резьбу
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Под резьбу
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Шайба контактная с зубцами М4 88129 form M, оцинкованная сталь
Под резьбу
М4
Внутренний диаметр (мм)
4,1
Внешний диаметр (мм)
8,2
Толщина шайбы (мм)
1
Под резьбу
М4
М4
Внутренний диаметр (мм)
4,1
4,1
Внешний диаметр (мм)
8,2
8,2
Толщина шайбы (мм)
1
1
397053
шт
4
руб.
1 шт
Шайба контактная с зубцами М5 88129 form M, оцинкованная сталь
Под резьбу
М5
Внутренний диаметр (мм)
5,1
Внешний диаметр (мм)
10
Толщина шайбы (мм)
1
Под резьбу
М5
М5
Внутренний диаметр (мм)
5,1
5,1
Внешний диаметр (мм)
10
10
Толщина шайбы (мм)
1
1
258229
шт
5
руб.
1 шт
Шайба контактная с зубцами М6 88129 form M, оцинкованная сталь
Под резьбу
М6
Внутренний диаметр (мм)
6,1
Внешний диаметр (мм)
12
Толщина шайбы (мм)
1,2
Под резьбу
М6
М6
Внутренний диаметр (мм)
6,1
6,1
Внешний диаметр (мм)
12
12
Толщина шайбы (мм)
1,2
1,2
1444050
шт
6
руб.
1 шт
Шайба контактная с зубцами М8 88129 form M, оцинкованная сталь
Под резьбу
М8
Внутренний диаметр (мм)
8,2
Внешний диаметр (мм)
16
Толщина шайбы (мм)
1,4
Под резьбу
М8
М8
Внутренний диаметр (мм)
8,2
8,2
Внешний диаметр (мм)
16
16
Толщина шайбы (мм)
1,4
1,4
594719
шт
10
руб.
1 шт
Шайба контактная с зубцами М10 88129 form M, оцинкованная сталь
Под резьбу
М10
Внутренний диаметр (мм)
10,2
Внешний диаметр (мм)
20
Толщина шайбы (мм)
1,6
Под резьбу
М10
М10
Внутренний диаметр (мм)
10,2
10,2
Внешний диаметр (мм)
20
20
Толщина шайбы (мм)
1,6
1,6
318975
шт
19
руб.
1 шт
Шайба контактная с зубцами М12 88129 form M, оцинкованная сталь
Под резьбу
М12
Внутренний диаметр (мм)
12,4
Внешний диаметр (мм)
24
Толщина шайбы (мм)
1,6
Под резьбу
М12
М12
Внутренний диаметр (мм)
12,4
12,4
Внешний диаметр (мм)
24
24
Толщина шайбы (мм)
1,6
1,6
242171
шт
33
руб.
1 шт
Шайба контактная с зубцами М16 88129 form M, оцинкованная сталь
Под резьбу
М16
Внутренний диаметр (мм)
16,4
Внешний диаметр (мм)
32
Толщина шайбы (мм)
2,5
Под резьбу
М16
М16
Внутренний диаметр (мм)
16,4
16,4
Внешний диаметр (мм)
32
32
Толщина шайбы (мм)
2,5
2,5
105962
шт
56
руб.
1 шт
Шайба контактная с зубцами М20 88129 form M, оцинкованная сталь
Под резьбу
М20
Внутренний диаметр (мм)
20,5
Внешний диаметр (мм)
41,2
Толщина шайбы (мм)
2,7
Под резьбу
М20
М20
Внутренний диаметр (мм)
20,5
20,5
Внешний диаметр (мм)
41,2
41,2
Толщина шайбы (мм)
2,7
2,7
38425
шт
114
руб.
1 шт
Контактная шайба конической формы, тип M (88129) используется в электроцепях совместно с винтами и гайками для соединения токопроводящих элементов (шин). Она повышает надежность электрического контакта и улучшает электропроводность соединения. Электромонтажный крепеж имеет радиально расположенные рифли на внешней выпуклой стороне и ножки на внутренней вогнутой поверхности, за счет чего обеспечивается лучший контакт в точке крепления проводников. Производится из углеродистой пружинной стали, а затем подвергается электролитическому оцинкованию для придания антикоррозионных свойств. В условном обозначении рифленой шайбы с зубьями указан диаметр резьбы сопрягаемой детали, например М6.
Особенности конструкции
- Насечки обеспечивают лучшее сцепление с поверхностью головки винта или гайки, предотвращая их проворачивание.
- Зубцы прокалывают тонкий слой окислов или загрязнений на металлической поверхности, обеспечивая надежный электрический контакт и механическое сцепление.
- Выпуклая форма позволяет шайбе сохранять упругое давление, компенсируя вибрации и ослабление соединения.
Преимущества
- Минимизация переходного сопротивления за счет разрушения окисной пленки.
- Надежное заземление при использовании с токопроводящими поверхностями.
- Долговечность соединений даже в условиях вибрации и температурных колебаний.

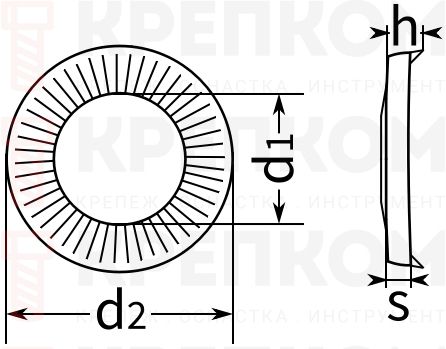

Размеры
| Диаметр резьбы крепежа | М4; М5; М6; М8; М10; М12; М16; М20 |
| Толщина стали S | до 2,7 мм |
| Материал | сталь оцинкованная |
|
Диаметр резьбы крепежной детали |
М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 |
| Внутренний диаметр, d1 | 4,1 | 5,1 | 6,1 | 8,2 | 10,2 | 12,4 | 16,4 | 20,5 |
| Внешний диаметр, d2 | 8,2 | 10,2 | 12,2 | 16,2 | 20,25 | 24,25 | 32 | 41,2 |
| Толщина, s | 1 | 1 | 1,2 | 1,4 | 1,6 | 1,6 | 2,5 | 2,7 |
| Высота с ножкой, h | 1,35 | 1,5 | 1,8 |
2,4 |
2,6 | 2,6 | 3,95 | 4,3 |
все размеры указаны в мм
Характеристики
-
Тип шайбыСтопорная / Контактная
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)teckentrup lock washers type K with serrations
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
