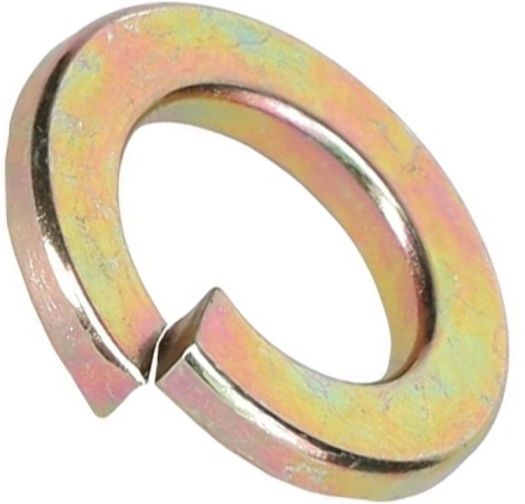

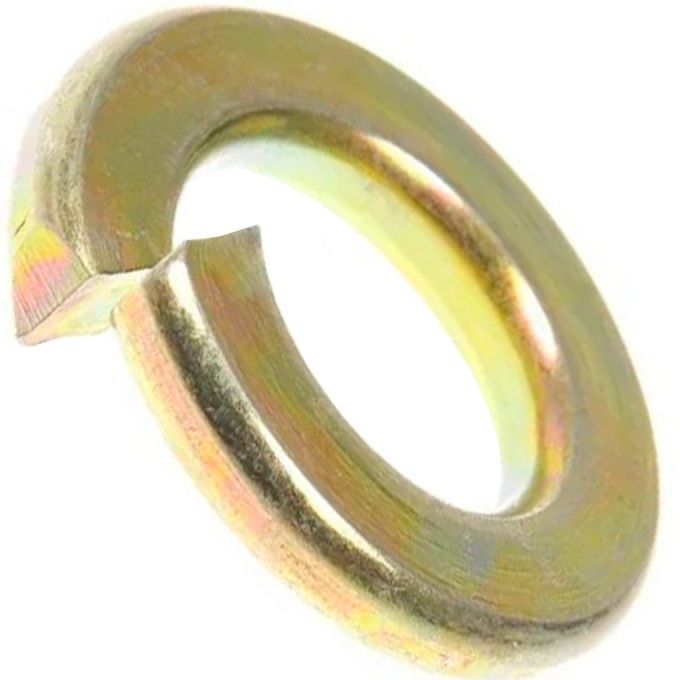

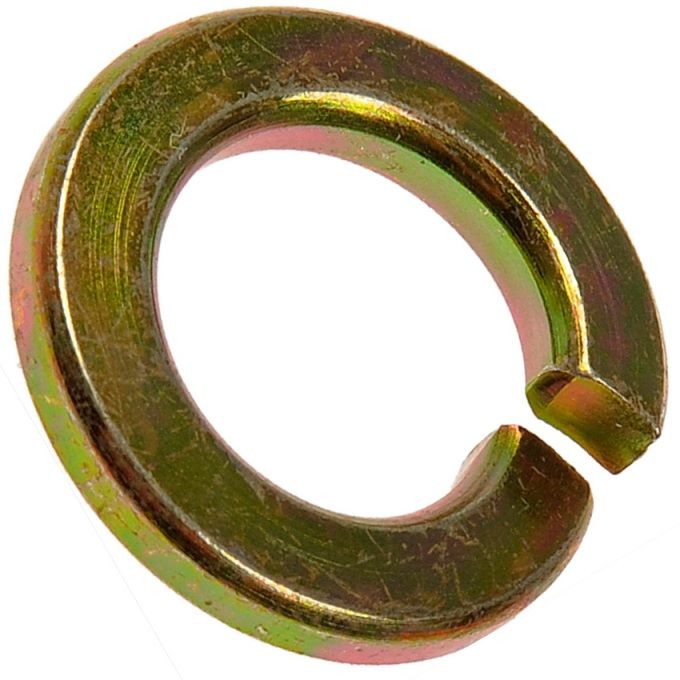

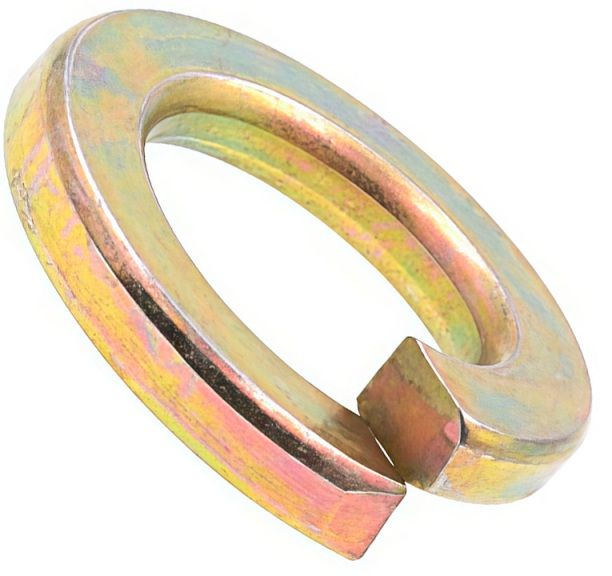

Шайба пружинная (гровер) DIN 127 тип A, желтый цинк, дюймовая
Внешний вид товара может отличаться от представленного на изображении
- Предотвращает самоотвинчивание болтовых соединений, работающих под нагрузкой.
- Стопорящий эффект достигается за счёт упругой деформации при затяжке и упора острых кромок в опорную поверхность.
- Пружинная конструкция сохраняет постоянное усилие зажима при вибрациях и длительной эксплуатации.
- Изготовлена из стали с жёлтым цинковым покрытием.
- Исполнение А — острые кромки среза отогнуты наружу.
- Наклон среза левый — для крепежа с правой резьбой.
- Твердость 41–48 HRC — для работы с опорными поверхностями твёрдостью 150–300 HV.
3/8
9,8
17,3
2,4
7/16
11,4
19,7
2,8
1/2
13
22,1
3,2
9/16
14,6
24,5
3,6
руб.
5/8
16,3
27,3
4
7/8
22,7
37,1
5,6
1
26
42,1
6,4
Шайба стопорная пружинная гроверная дюймовая DIN 127 А с покрытием желтый цинк представляет собой надежный элемент крепежа, именуемый также гровером, выполненный в форме разрезанного кольца с левой спиралью. Особенность конструкции – косой срез под углом 15 градусов к оси кольца и разведенные изогнутые концы. При затягивании болтового соединения упругая шайба гровер сжимается, а ее острые кромки среза врезаются в тело гайки или головку болта, а также в опорную поверхность, создавая сопротивление обратному вращению и предотвращая самоотвинчивание. Не рекомендуется для использования с мягкими материалами.
Желтое цинковое покрытие у этих шайб защищает их от коррозии и создает желтоватый цвет покрытия, что делает их подходящими для использования во влажной среде и в условиях, где присутствует риск коррозии. Они широко используются в машиностроении, строительстве, автомобилестроении и других отраслях промышленности, где требуется надежное крепление с повышенными требованиями к антикоррозийной стойкости.
Преимущества
- Высокая надежность стопорения при использовании с опорными поверхностями твердостью 150 - 300 HV.
- Упругое стопорение сохраняет затяжку даже при вибрации и динамических нагрузках, что снижает риск ослабления крепежного соединения.
- Для защиты от ржавления и продления срока службы в среде повышенной влажности изделие оцинковано гальваническим методом.
Сферы применения
- Машиностроение и станкостроение: применяется в узлах с высокой вибрацией, таких как двигатели, коробки передач, трансмиссии и механизмы с частыми пусками-остановками.
- Автомобилестроение и ремонт техники: используется для крепления деталей, подверженных вибрациям — картеров, подвесок, амортизаторов, корпусов моторов и других элементов.
- Производство бытовой техники: применяется для фиксации деталей стиральных машин, холодильников, посудомоечных машин и других приборов, где важна надежность соединений.
- Строительство и ремонт: используется при монтаже металлических конструкций, лестниц, перегородок и оборудования, подверженного вибрационным нагрузкам.
- Электроника и электротехника: применяется для крепления электрических щитов, распределительных коробок, блоков питания и другой электроники.
- Домашнее использование: подходит для ремонта мебели, бытовой техники и других изделий, где требуется надежная фиксация.
Важное пояснение
Гроверная шайба имеет левый наклон среза, поэтому предназначена для комплектации дюймовых шестигранных болтов и гаек с правой резьбой.
Аналоги DIN 127
- ГОСТ 6402-70
- DIN 7980 - с уменьшенным наружным диаметром для винтов DIN 912
Размеры
Размеры
Размеры дюймовых пружинных шайб (гроверов) соответствуют американскому стандарту ASME B18.21.1. В таблице приведены значения для обычной (Regular) серии.
| Под резьбу | Внутренний диаметр (d1), дюйм | Внутренний диаметр (d1), мм | Внешний диаметр (d2), дюйм | Внешний диаметр (d2), мм | Толщина сечения (S), дюйм | Толщина сечения (S), мм |
| 3/8" | 0,385 | 9,8 | 0,680 | 17,3 | 0,094 | 2,4 |
| 7/16" | 0,450 | 11,4 | 0,776 | 19,7 | 0,109 | 2,8 |
| 1/2" | 0,512 | 13,0 | 0,869 | 22,1 | 0,125 | 3,2 |
| 9/16" | 0,574 | 14,6 | 0,965 | 24,5 | 0,141 | 3,6 |
| 5/8" | 0,641 | 16,3 | 1,073 | 27,3 | 0,156 | 4,0 |
| 7/8" | 0,894 | 22,7 | 1,459 | 37,1 | 0,219 | 5,6 |
| 1" | 1,024 | 26,0 | 1,656 | 42,1 | 0,250 | 6,4 |
Характеристики
-
Тип шайбыПружинная (гровер) / Дюймовая
-
DIN127
-
ГОСТ6402-70
-
Единицы измеренияшт
-
Артикул340300
-
МатериалЖелтый цинк
