Шарнирный наконечник TSFL10 Iskra

Name: Шарнирный наконечник TSFL10 Iskra
Brand: Iskra
Price: 443.00000000 RUB
Availability: InStock

Другие размеры

Код товара: WN00315890

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

443 / шт руб.

О товаре
Отзывы (0)

Шарнирный наконечник TSFL10 Iskra предназначен для передачи осевого усилия в кинематических парах с изменяющимся углом между осями соединяемых деталей. Его отличительной чертой является наличие левой метрической резьбы внутри корпуса. Изготовлен из конструкционной стали C45 (аналог 45) с цинковым покрытием.

Размеры

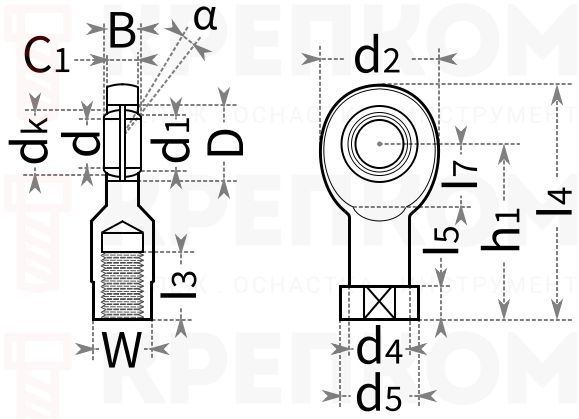

Шарнирный наконечник TSFL Iskra - чертеж

Внутренний диаметр d	10 мм
Наружный диаметр d₂	26 мм
Высота I₅	6,5 мм
Высота h₁	43 мм
Высота I₇	15 мм
Внутренний диаметр d₄	15 мм
Диаметр d₁	12,9 мм
Диаметр хвостовика d₅	19 мм
Длина I₄	56 мм
Длина резьбы I₃	20 мм
Диаметр сферы d_k	19,05 мм
Наружный диаметр D	22 мм
Ширина В	14 мм
Ширина W	17 мм
Ширина С₁	10,5 мм
Угол α	13 °

Характеристики

Бренд

Iskra
Единицы измерения

шт
Артикул

TSFL10-ISKRA
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
