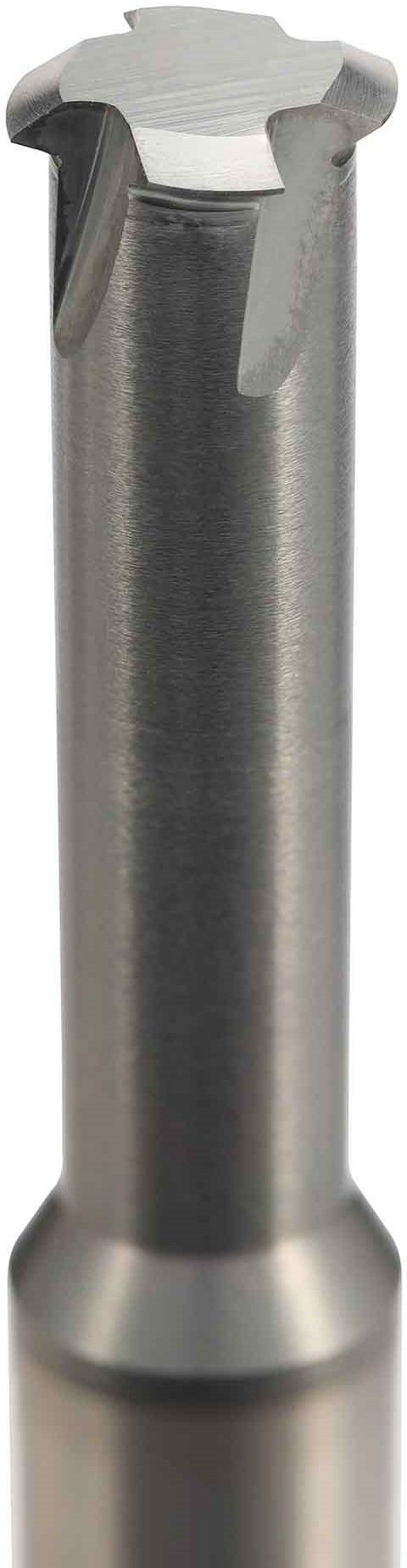

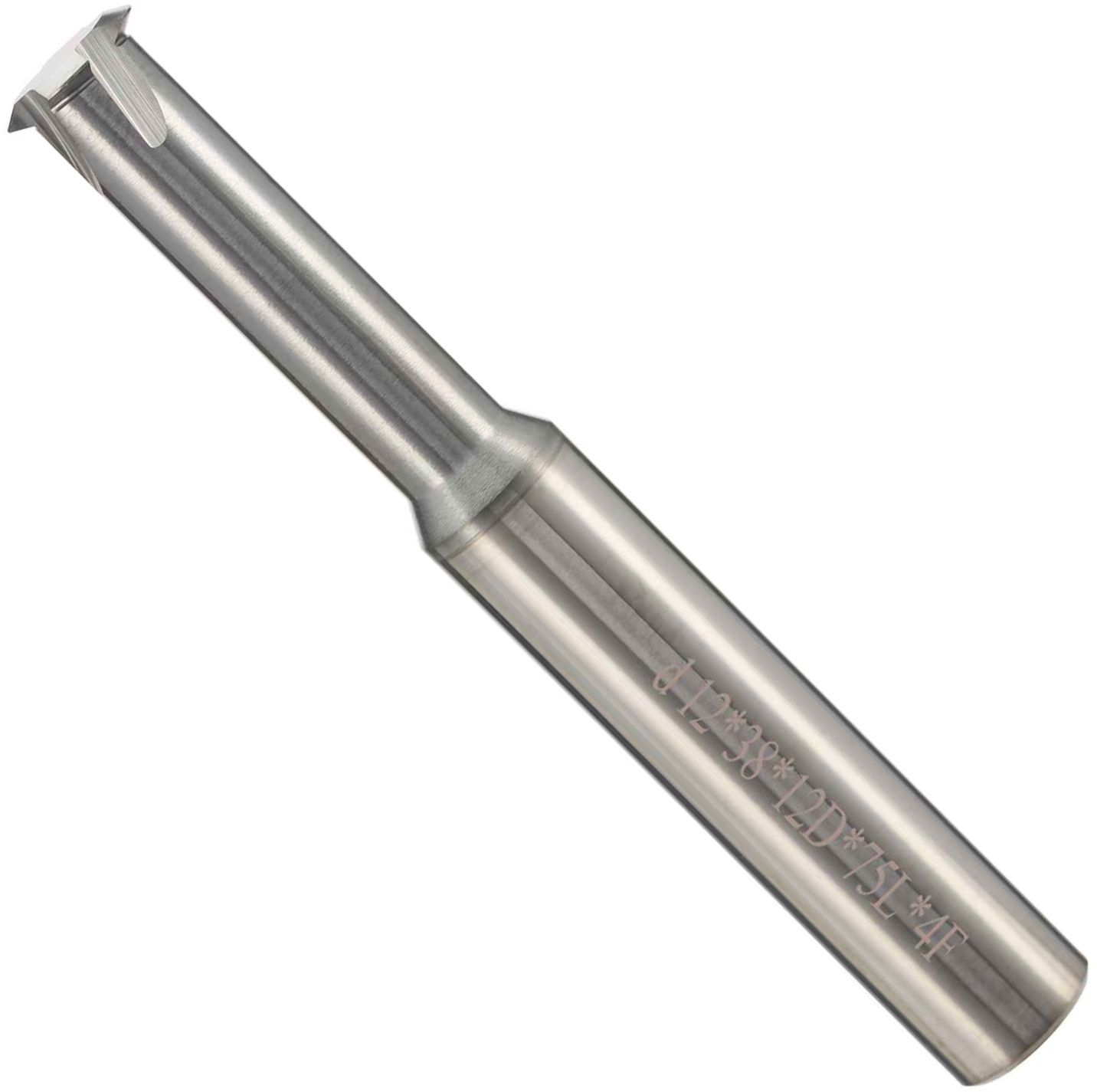

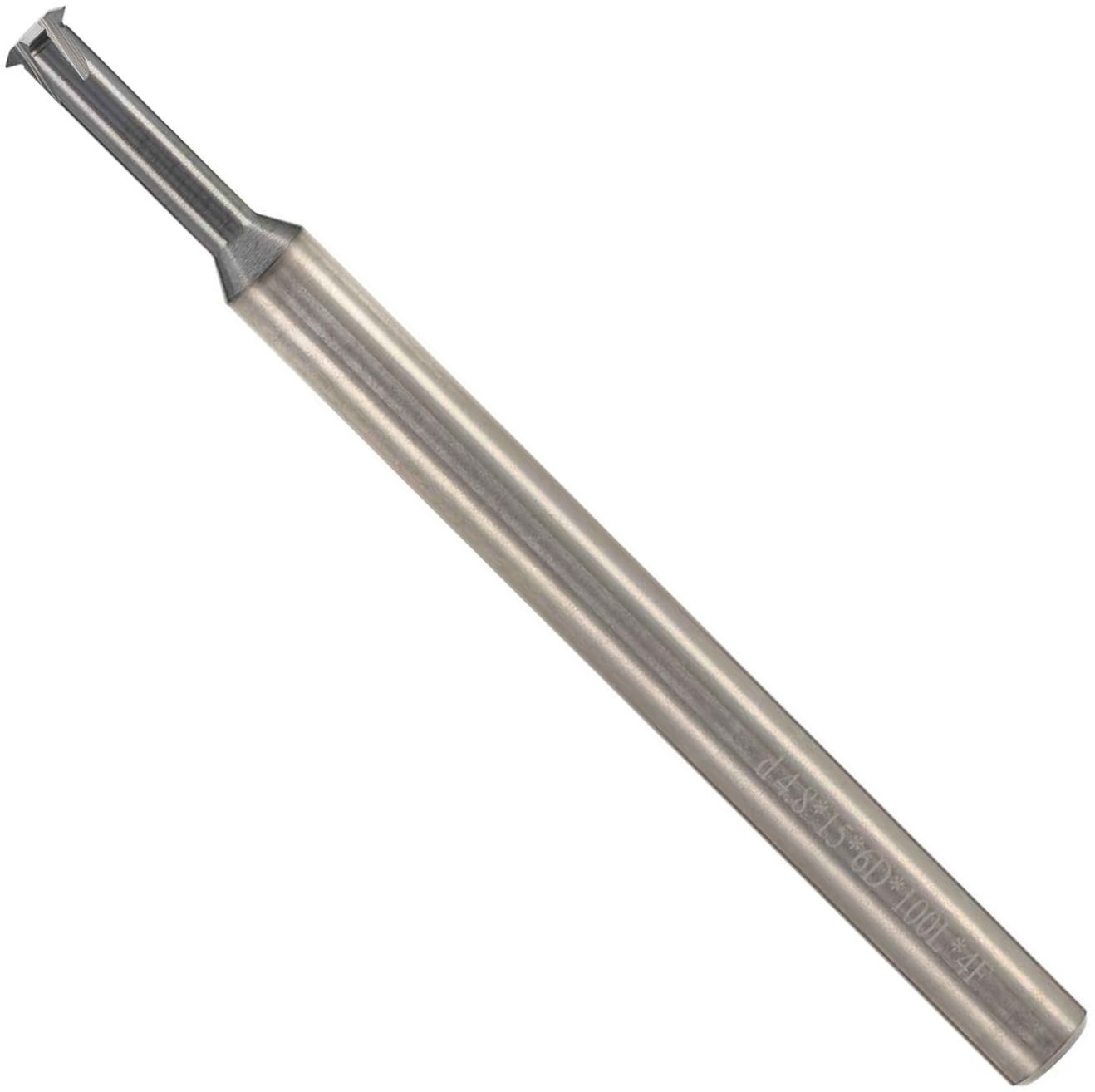

Резьбофреза одновитковая твердосплавная 2 лезвия BSKT, VHM, покрытие AlCrN

Твердосплавная одновитковая резьбофреза BSKT - это высококачественная оснастка для создания точной внутренней и наружной резьбы методом фрезерования. Профиль резьбы формируется за счёт вращения фрезы вокруг собственной оси и перемещения её по винтовой линии. Такое перемещение можно реализовать только на станках ЧПУ с возможностью обработки по винтовой интерполяции.

Оснастка предназначена для обработки заготовок твердостью до 48 HRC, таких, как углеродистые, легированные, закаленные, нержавеющие стали и чугун.

Фреза создаёт правую и левую метрическую крупную (основную) резьбу с углом при вершине 60˚. Имеет цилиндрический хвостовик. Витковые канавки меж двух лезвий обеспечивают исключительную чистоту поверхности при работе со сталью для высокоточной обработки.

Процесс

Резьбофреза опускается в предварительно просверленное отверстие на глубину, где необходимо создать резьбу. Затем осуществляется радиальный подвод фрезы и её врезание по дуге на угол 90˚ на необходимую глубину профиля. Или на заданную глубину профиля резьбы. Есть возможность сделать дополнительный чистовой проход. После того как фреза врезается, она совершает полный оборот, одновременно поднимаясь на шаг резьбы. Затем она выходит из профиля по дуге на угол 90 градусов.

Материал

VHM  - общее обозначение твёрдых сплавов на основе карбида вольфрама (WC), которые широко используются благодаря исключительной твёрдости, износостойкости и способности сохранять свойства при высоких температурах (до 800 - 1000° С). Карбид вольфрама имеет твердость, близкую к алмазу. Кобальт - связующий материал, который придаёт сплаву прочность и вязкость, предотвращая хрупкость. VHM устойчивы к абразивному износу, что идеально для режущих инструментов. Такие сплавы устойчивы к коррозии и окислению.  Твёрдые сплавы имеют высокую производительность при обработке твёрдых материалов, долговечен, что снижает затраты на замену оснастки.

Резьбофреза имеет покрытие AlCrN (хромонитрид алюминия), разработанное для обработки высокопрочных материалов. Данное покрытие имеет высокую твердость и стойкость при высоких температурах. Его микротвердость составляет 3200 HV, а коэффициент трения - 0,45. Сохраняет свойства при температуре до 1100° С. Повышает стойкость инструмента к коррозии, что значительно увеличивает срок службы.

Преимущества

• С помощью одной фрезы можно нарезать как левую, так и правую резьбу на различных диаметрах как снаружи, так и внутри детали.

• При нарезании резьбы можно корректировать допуск.
• В процессе обработки образуется мелкая стружка.
• Резьбу в глухом отверстии можно нарезать на всю длину, почти до касания дна.

• В случае поломки инструмента, фрезу легко извлечь из отверстия.

• Благодаря низким усилиям резания, можно обрабатывать даже тонкостенные детали.


Размеры

Диаметр создаваемой резьбы	Шаг резьбы P, мм	Диаметр рабочей части d1, мм	Диаметр стержня d2, мм	Длина рабочей части L1, мм	Общая длина L, мм	Диаметр хвостовика D, мм	Количество лезвий, шт
1	0,25	0,72	0,43	2,5	50	4	2
1,2	0,25	0,9	0,63	3,2	50	4	2
1,4	0,3	1,05	0,7	3,5	50	4	3
1,6	0,35	1,2	0,8	4	50	4	3
1,6	0,35	1,2	0,8	4	100	4	3
2	0,4	1,55	0,9	6	50	4	3
2	0,45	1,96	1,3	6,5	50	4	4
2	0,4	1,55	0,9	6	100	4	3
2,5	0,45	1,96	1,3	6,5	100	4	3
3	0,5	2,35	1,6	8	100	4	4
4	0,7	3,15	2,1	10	100	4	4
5	0,8	3,9	2,8	12	100	4	4
6	1	4,8	3,4	15	100	6	4
8	1,25	6	4,2	20	100	6	4
10	1,5	7,7	5,6	25	100	8	4
12	1,75	9,6	7,3	30	100	10	4
14	2	10	7,3	36	75	10	4
18	2,5	12	8,8	38	75	12	4

Характеристики

• Бренд
  BSKT
• Единицы измерения
  шт
• Материал
  Карбид вольфрама
