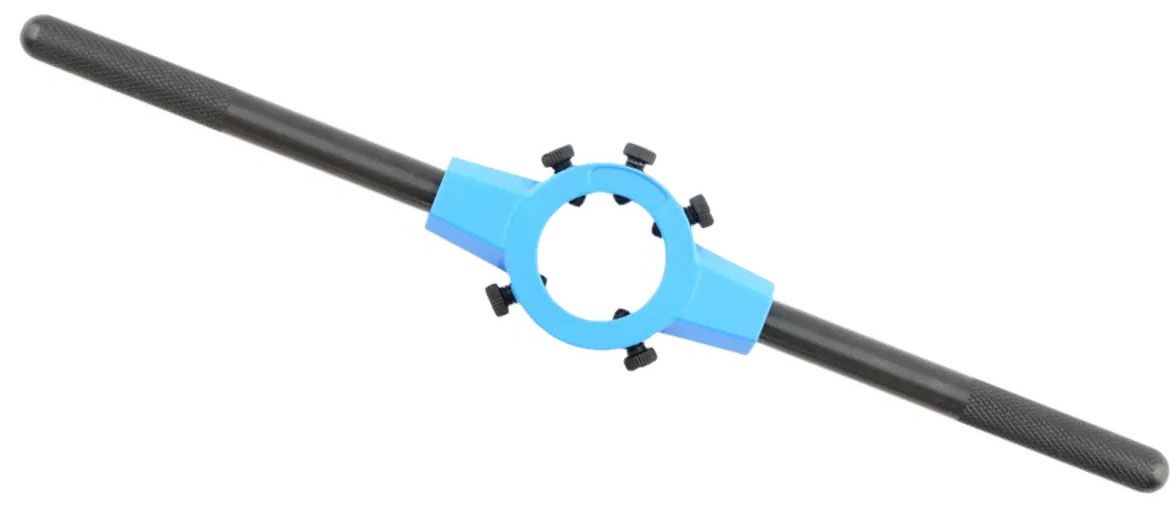

Плашкодержатель DIN EN 22568 (DIN 223) Silver GSR, сталь

Плашкодержатель GSR Silver (стальной) предназначен для надежной фиксации крупногабаритных круглых резьбонарезных плашек при ручном нарезании наружной резьбы в условиях высоких нагрузок. В отличие от плашкодержателей из цинковых сплавов, данная модель имеет цельнометаллический стальной корпус, что обеспечивает исключительную прочность, жесткость и долговечность при работе с плашками больших размеров. Инструмент полностью соответствует европейскому стандарту DIN EN 22568 (DIN 223) и предназначен для плашек типоразмеров: 75×20, 75×30, 90×22, 90×36, 105×22, 105×36 мм. Подходит для профессионального использования в условиях интенсивной эксплуатации на промышленных предприятиях, в машиностроительных цехах, автосервисах и ремонтных мастерских.

Особенности

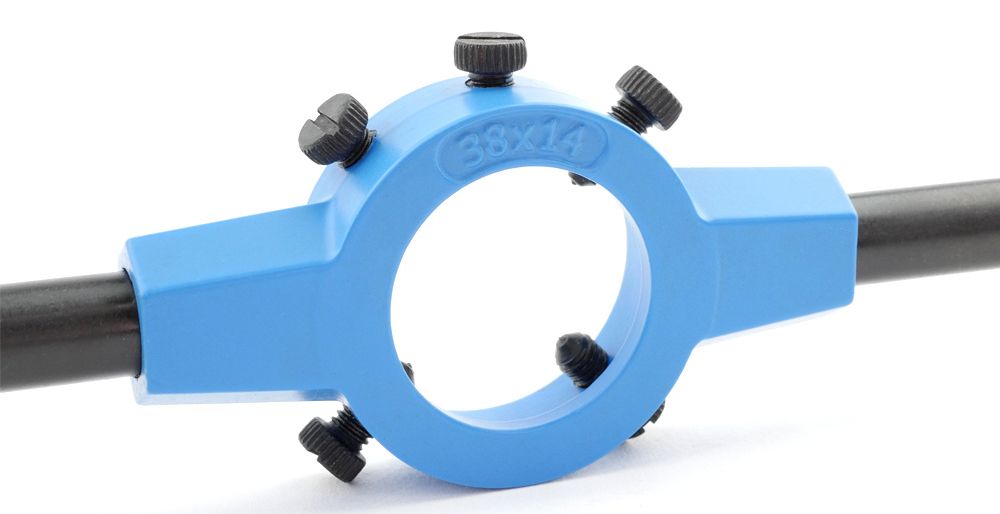

• Плашкодержатель оснащен крепежными болтами (стопорными винтами), которые обеспечивают надежную фиксацию плашки и предотвращают ее проворачивание под нагрузкой.
• Корпус плашкодержателя имеет улучшенную геометрию "соты", которая увеличивает жесткость конструкции, улучшает эргономику и обеспечивает оптимальное распределение нагрузки.
• Поверхность корпуса покрыта экологически чистым порошковым покрытием, нанесенным по замкнутой технологии, что гарантирует надежную защиту от коррозии и механических повреждений без вреда для окружающей среды.
• На ручки нанесена специальная накатка, гарантирующая надежный захват даже в маслянистых или влажных руках.
• Плашкодержатель оснащен крепежными болтами (стопорными винтами), которые обеспечивают надежную фиксацию плашки и предотвращают ее проворачивание под нагрузкой.
• На ручки нанесена специальная накатка, гарантирующая надежный захват даже в маслянистых или влажных руках.

Размеры

Применение

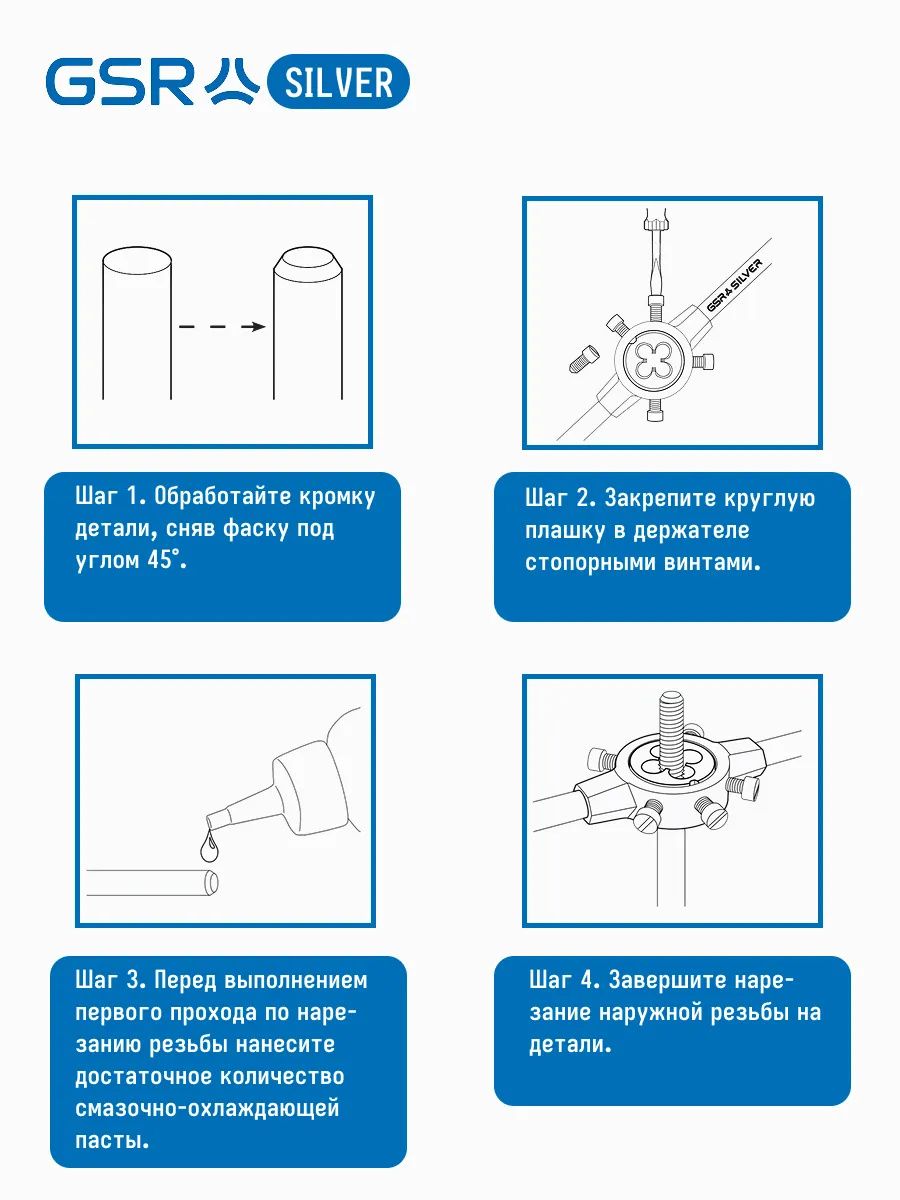

1. Выбранная деталь размечается и прочно фиксируется в тисках.
2. Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.

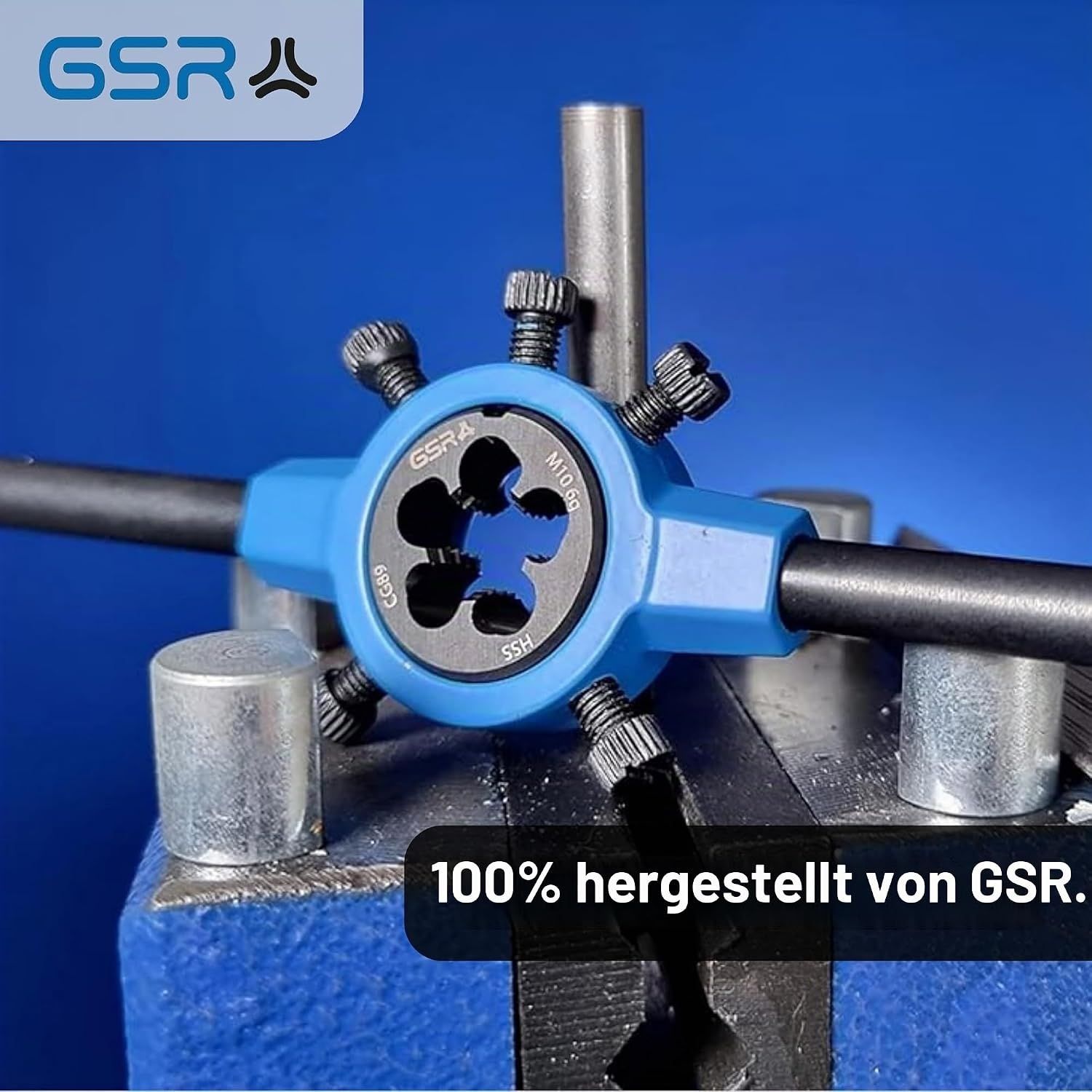

3. Плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.



4. Инструмент размещается перпендикулярно сверху изделия.
5. Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, пол оборота влево, это облегчает вывод стружки и улучшает качество резьбы.
6. В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.

Насаживать лерку на обрабатываемую деталь можно любой стороной, так как режущие конусы имеются с обеих ее сторон. В процессе наворачивания на деталь инструмент срезает лишний металл по спирали, формируя чистый профиль резьбы за один проход.

Характеристики

• Бренд
  GSR
• Тип держателя
  Стандартный
• DIN
  22568
• Единицы измерения
  шт
• Материал
  Сталь
