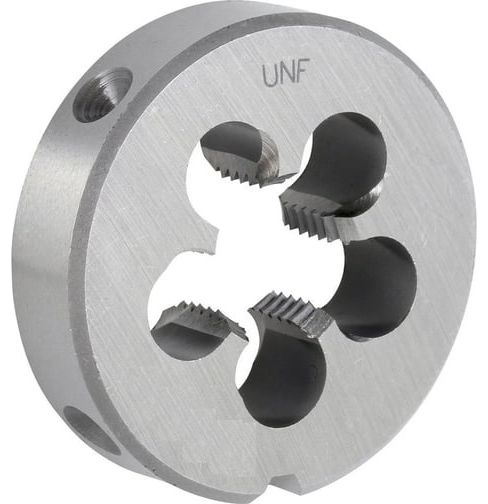

Плашка круглая левая дюймовая резьба UNF 1/4-28 HSS DIN EN 22568 (DIN 223) GSR, B00475130

Плашка UNF 1/4-28 производителя GSR предназначена для нарезания наружной левой дюймовой резьбы с допуском 2A по американскому стандарту UNF (Unified Fine - унифицированная мелкая резьба). Полностью соответствует европейскому стандарту DIN EN 22568 (ранее DIN 223), что гарантирует точную геометрию и правильные посадочные размеры. Имеет исполнение Form B (с угловым пазом), что обеспечивает надежную фиксацию в плашкодержателе и предотвращает проворачивание под нагрузкой. Оптимально подходит для обработки нелегированных углеродистых сталей с пределом прочности до 800 Н/мм², автоматных сталей, деформируемых латуней, алюминиевых сплавов (с содержанием кремния более 10%), цинковых сплавов, медных сплавов и бронзы. Применяется как для ручного нарезания (с использованием плашкодержателей и воротков), так и для станочного применения.

Левая резьба используется в узлах, где требуется резьбовое соединение, не раскручивающееся под действием вращающего момента (например, в шпинделях, валах, механизмах с вращением против часовой стрелки, в некоторых типах крепежа для автомобильной и авиационной промышленности).

Особенности

• Изготовлена из быстрорежущей стали HSS-G (High Speed Steel), которая гарантирует высокую твердость и износостойкость, сохранение режущих свойств при нагреве в процессе работы.
• Форма B (с угловым пазом) облегчает отвод стружки и снижает нагрузку на режущие кромки.
• Наличие технологических рисок на корпусе позволяет надежно удерживать плашку в оснастке (плашкодержателе), предотвращая прокручивание и существенно упрощая процесс вращения.
• Несколько зон отвода стружки способствуют более быстрому и легкому прохождению резьбы, предотвращая заклинивание инструмента.
• Соответствует строгим требованиям к допускам, предъявляемым к резьбе класса 2A (согласно DIN 802, часть 1), что гарантирует плотное и точное резьбовое соединение.

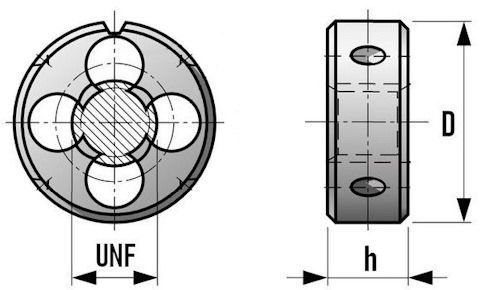

Размеры

Характеристики

• Бренд
  GSR
• Тип резьбы
  Дюймовая UNF
• DIN
  22568
• Единицы измерения
  шт
• Артикул
  B00475130
• Материал
  Быстрорежущая сталь (HSS)
• Штрих код
