Плашка дюймовая UNC HSS DIN 22568 (DIN 223) B GSR
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Для нарезания дюймовой резьбы UNC
- Размеры от UNC #4" до UNC 2"
- Исполнение: стандарт DIN EN 22568
- Изготовлены из инструментальной стали 115CrV3
- Длина заборной части: 1,5 нитки
- Угол профиля: 60°
- Подгонка: 2А
- Производитель: BUCOVICE Tools (Чехия).

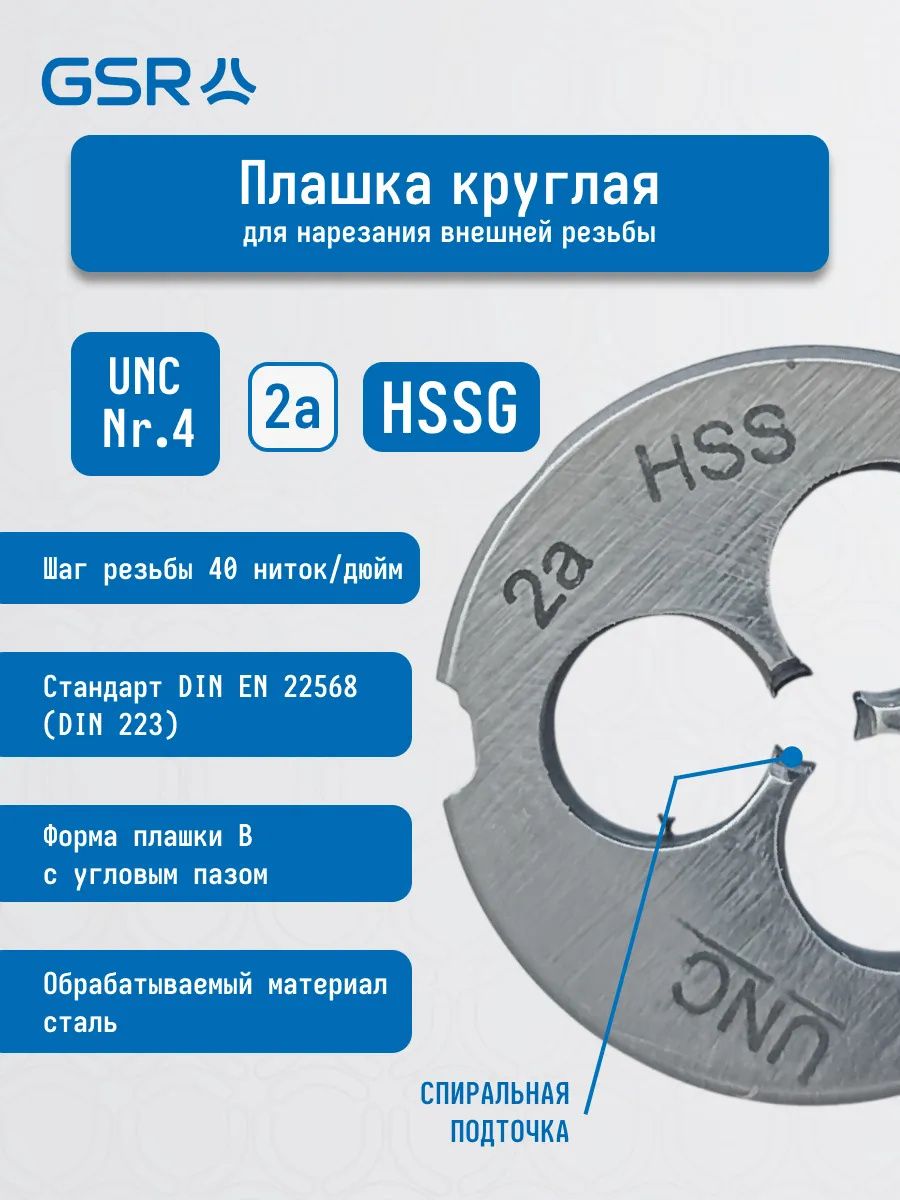

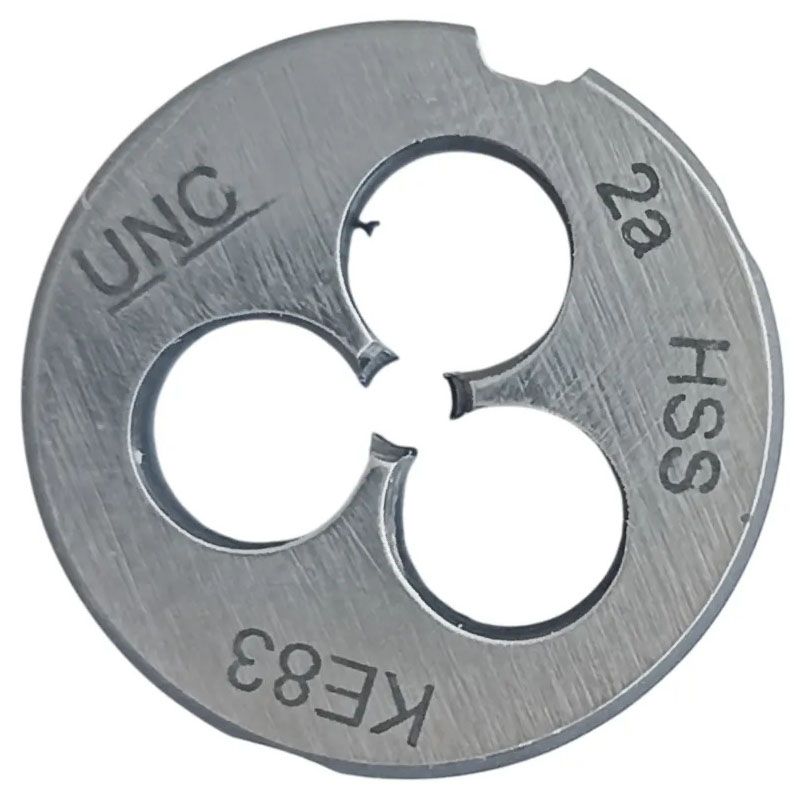

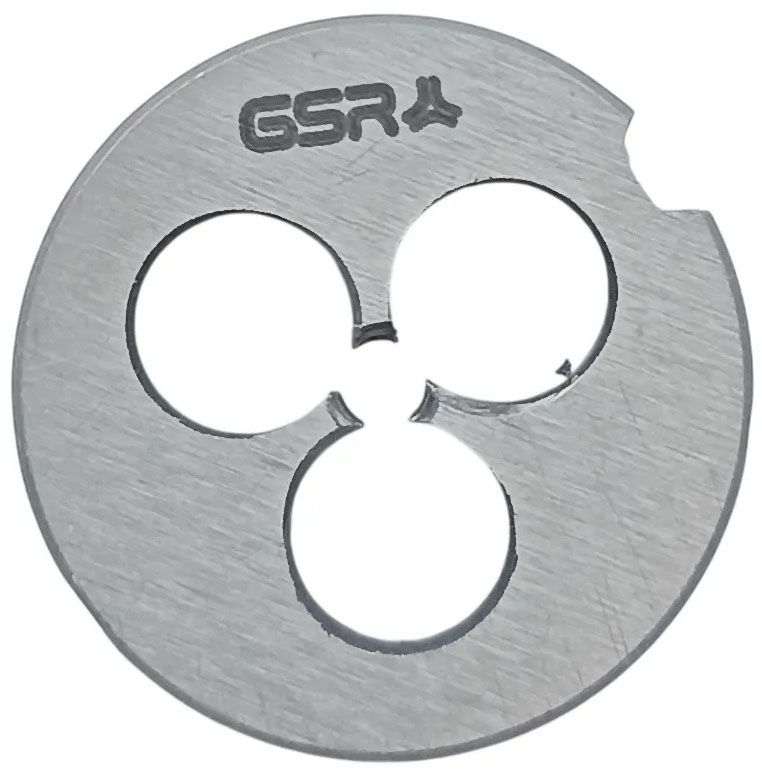

Дюймовая плашка производителя GSR предназначена для ручного или станочного нарезания наружной дюймовой резьбы стандарта UNC (Unified Coarse - унифицированная крупная резьба). Полностью соответствует европейскому стандарту DIN EN 22568 (ранее DIN 223), что гарантирует точную геометрию, правильные посадочные размеры и взаимозаменяемость с плашкодержателями этого стандарта. Плашка имеет исполнение Form B - конструкцию с радиальными канавками для выхода стружки и специальными установочными винтами, что обеспечивает надежную фиксацию в держателе.
Предназначена для нарезания правой резьбы с допуском 2А (стандартный допуск для наружной дюймовой резьбы общего назначения). Оптимально подходит для обработки нелегированных углеродистых сталей с пределом прочности до 800 Н/мм², автоматных сталей, деформируемых латуней, алюминиевых сплавов (с содержанием кремния более 10%), цинковых сплавов, медных сплавов и бронзы.
Особенности
- Изготовлена из быстрорежущей стали (HSS), которая сохраняет режущие свойства при высоких температурах.
- Допуск 2А обеспечивает оптимальное сочетание посадки и прочности резьбового соединения.
- Совместима с плашкодержателями DIN 225 (EN 22568) и направляющими для плашек GSR.
- Подходит как для ручного нарезания (с использованием плашкодержателей и воротков), так и для станочного применения (токарные станки, резьбонарезные автоматы).
- Благодаря исполнению Form B плашка надежно фиксируется в плашкодержателе, что предотвращает проворачивание под нагрузкой.
- Прецизионное изготовление гарантирует чистую, ровную резьбу без заусенцев.
Способ применения
Нарезаемая деталь прочно фиксируется в тисках. Круглая плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Вращение производится по наружному диаметру заготовки, при этом следует избегать перекоса инструмента. Его резьбообразующая часть имеет заборный конус длиной 1,5 нитки, который прорезает черновой профиль, а за ней калибрующая часть формирует полный чистовой профиль. Нарезание можно выполнять и на металлообрабатывающих станках, на низких скоростях, так как повышение режима резания приведет к быстрому износу режущих кромок.

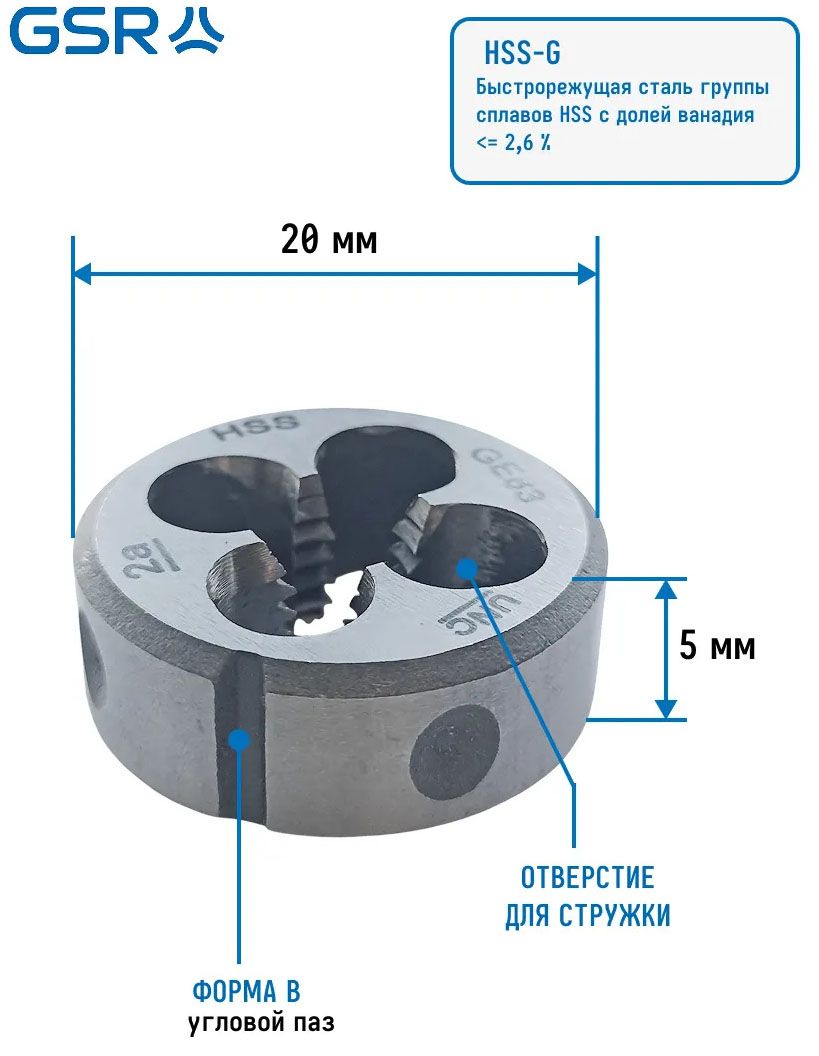

Размеры
|
Размер резьбы, дюйм |
Кол-во ниток на дюйм, шт | Диаметр стержня, мм |
Наружный диаметр D, мм |
Высота h, мм |
Артикул |
| UNC #1 | 64 | 1,79 | 16 | 20 | 00462010 |
| UNC #2 | 56 | 2,12 | 16 | 5 | 00462020 |
| UNC #3 | 48 | 2,44 | 16 | 5 | 00462030 |
| UNC #4 | 40 | 2,76 | 20 | 5 | 00462040 |
|
UNC #5 |
40 | 3,09 |
20 |
5 | 00462050 |
|
UNC #6 |
32 | 3,41 |
20 |
7 | 00462060 |
|
UNC #8 |
32 | 4,07 |
20 |
7 | 00462080 |
|
UNC #10 |
24 | 4,71 |
20 |
7 | 00462100 |
|
UNC #12 |
24 | 5,4 |
20 |
7 | 00462120 |
|
UNC 1/4 |
20 | 5,2 |
20 |
7 | 00462130 |
|
UNC 5/16 |
18 | 6,6 | 25 | 9 | 00462140 |
|
UNC 3/8 |
16 | 8 | 30 | 11 | 00462150 |
|
UNC 7/16 |
14 | 9,4 | 38 | 14 | 00462160 |
|
UNC 1/2 |
13 | 10,8 | 38 | 14 | 00462170 |
|
UNC 9/16 |
12 | 12,3 | 38 | 14 | 00462180 |
|
UNC 5/8 |
11 | 13,5 | 45 | 18 | 00462190 |
|
UNC 3/4 |
10 | 16,5 | 45 | 18 | 00462210 |
|
UNC 7/8 |
9 | 19,5 | 55 | 22 | 00462230 |
|
UNC 1 |
8 | 22,3 | 55 | 22 | 00462250 |
|
UNC 1 1/8 |
7 | 25 | 65 | 25 | 00462260 |
|
UNC 1 1/4 |
7 | 28,3 | 65 | 25 | 00462270 |
|
UNC 1 3/8 |
6 | 30,8 | 65 | 25 | 00462280 |
|
UNC 1 1/2 |
6 | 34 | 75 | 30 | 00462290 |
|
UNC 1 3/4 |
5 | 44,12 | 90 | 36 | 00462300 |
|
UNC 2 |
4,5 | 50,45 | 85 | 36 | 00462310 |
Характеристики
-
Бренд
-
Тип резьбыДюймовая UNC
-
DIN22568
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSS)
