Плашка дюймовая UN/UNS HSS DIN 22568 (DIN 223) B GSR

Дюймовая плашка производителя GSR - это высокоточный режущий инструмент, который предназначен для нарезания наружной дюймовой резьбы по американским стандартам UN (Unified National) и UNS (Unified Special) с особым, нестандартным шагом резьбы. Оптимально подходит для обработки нелегированных углеродистых сталей с пределом прочности до 800 Н/мм², автоматных сталей, деформируемых латуней, алюминиевых сплавов (с содержанием кремния более 10%), цинковых сплавов, медных сплавов и бронзы. Инструмент полностью соответствует европейскому стандарту DIN EN 22568 (ранее DIN 223), что гарантирует точную геометрию, правильные посадочные размеры и взаимозаменяемость с плашкодержателями этого стандарта.

Особенности

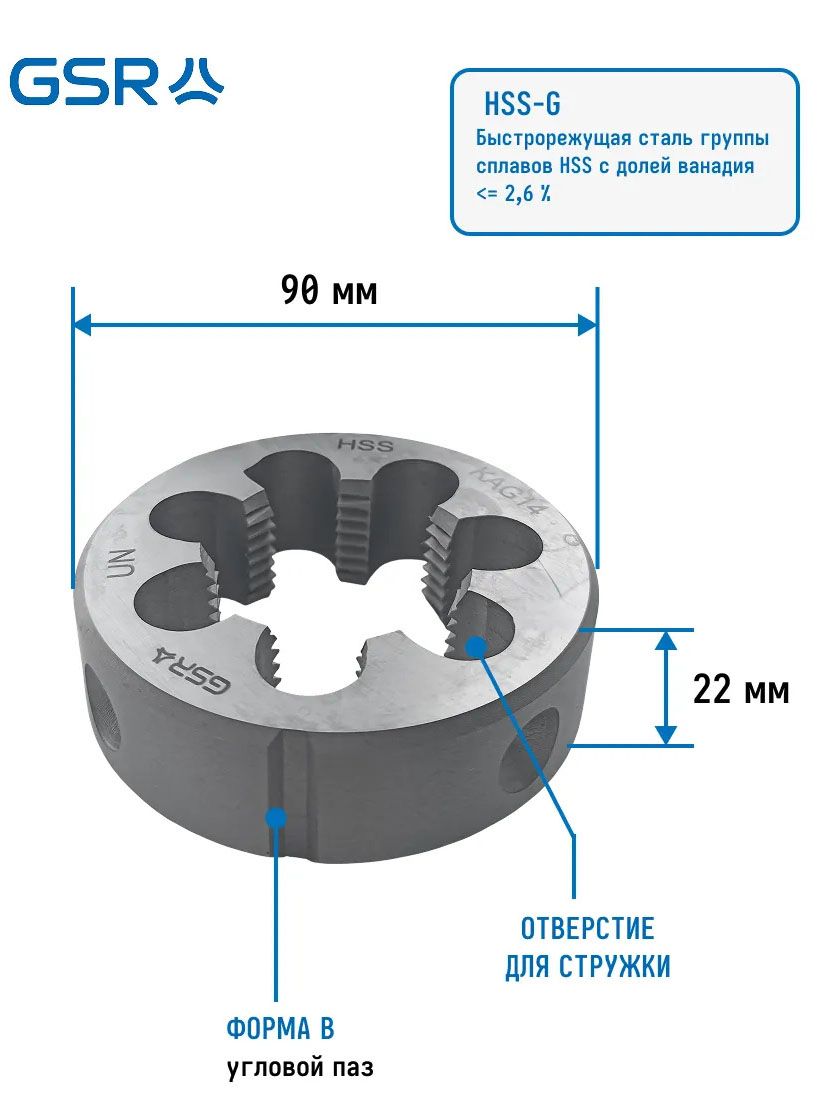

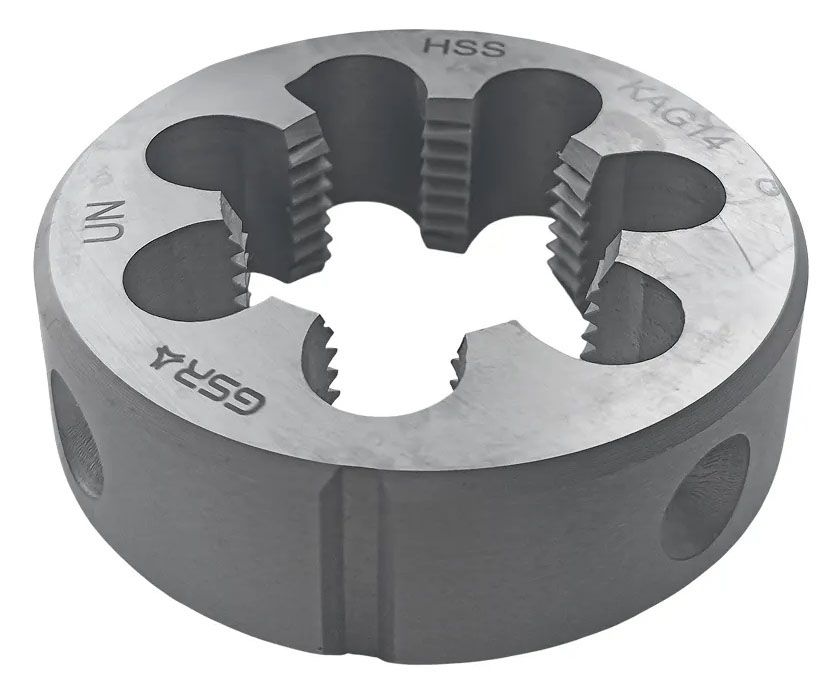

• Плашка имеет форму B - конструкцию с угловым пазом (радиальные стружечные канавки) и установочными винтамидля надежной фиксации в держателе.

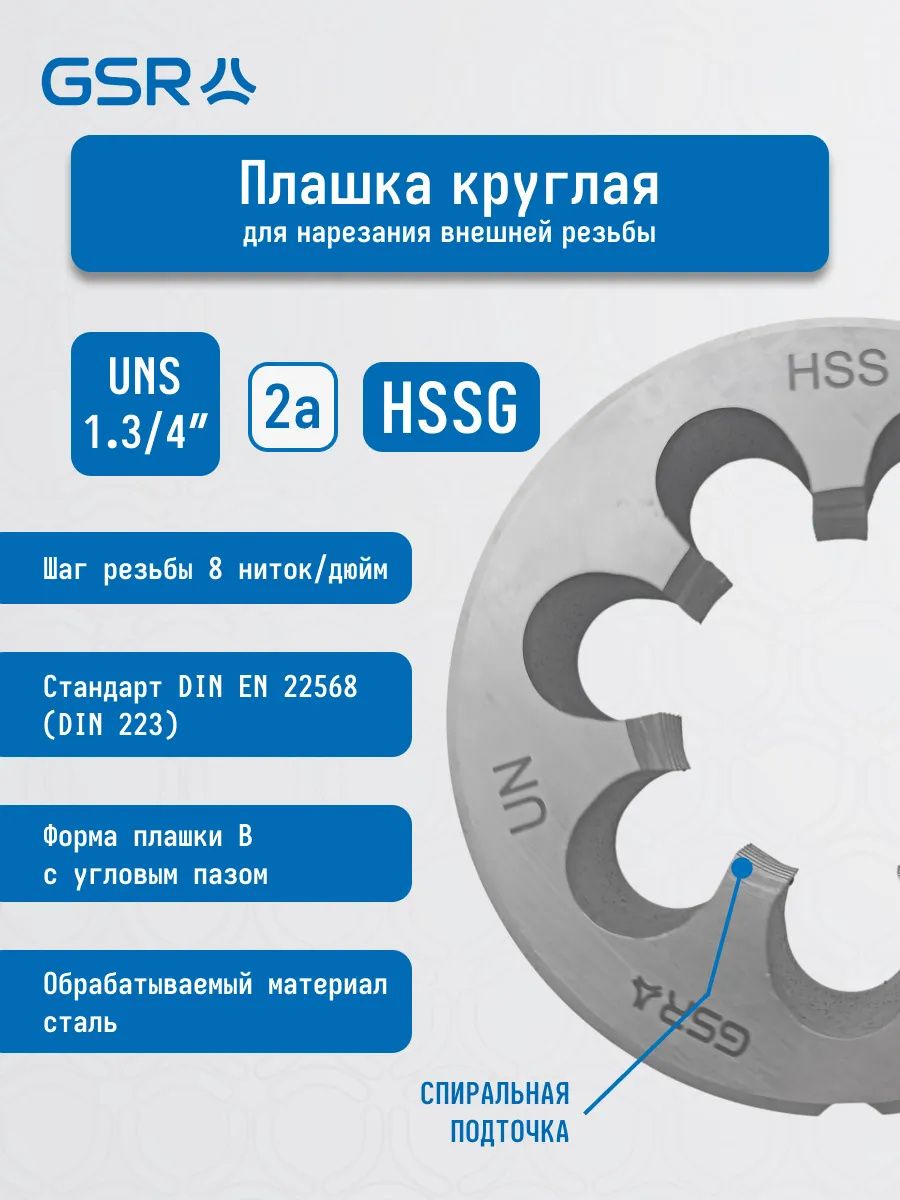

• Особенностью данной модели является спиральная подточка режущей части, которая улучшает процесс резания, снижает усилие и обеспечивает более чистое формирование резьбового профиля.

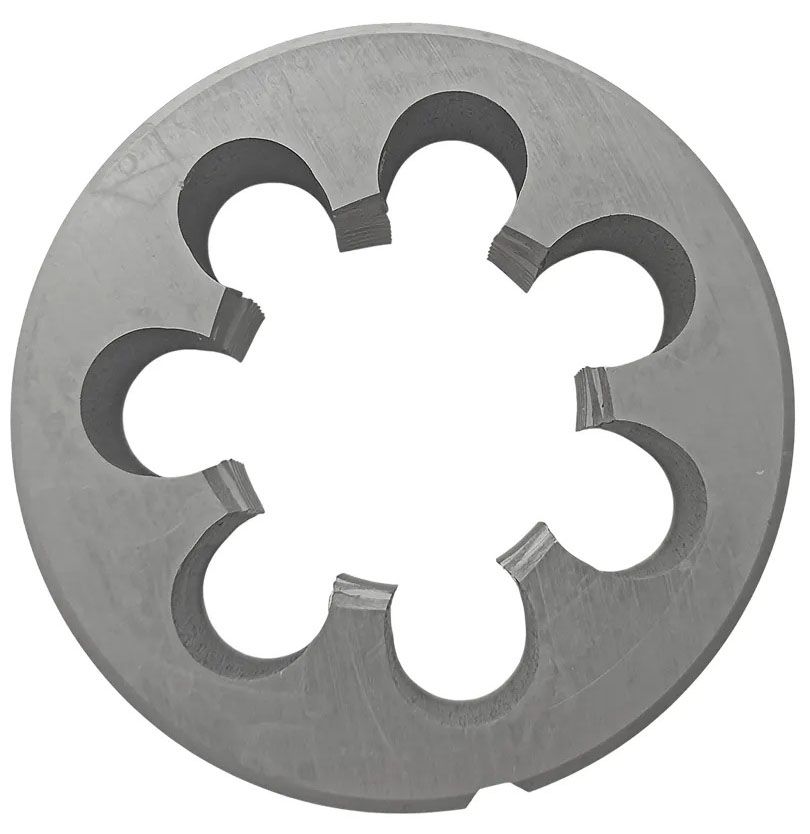

• В зависимости от размера, плашки имеют различное количество стружечных отверстий: для диаметров 16–20 мм предусмотрено 3 отверстия, для плашек большего диаметра - 4 и более, что гарантирует эффективный отвод стружки, снижает трение и нагрев в зоне резания.
• Плашка предназначена для нарезания правой резьбы с допуском 2А: стандартный допуск для наружной дюймовой резьбы общего назначения.
• Изготовленная из быстрорежущей стали (HSS), плашка обладает высокой производительностью и стойкостью, дает стабильное качество резьбы при обработке различных материалов.
• Подходит как для ручного нарезания (с использованием плашкодержателей и воротков), так и для станочного применения (токарные станки, резьбонарезные автоматы).

Способ применения

Нарезаемая деталь прочно фиксируется в тисках. Круглая плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Вращение производится по наружному диаметру заготовки, при этом следует избегать перекоса инструмента. Его резьбообразующая часть имеет заборный конус длиной 1,5 нитки, который прорезает черновой профиль, а за ней калибрующая часть формирует полный чистовой профиль. Нарезание можно выполнять и на металлообрабатывающих станках, на низких скоростях, так как повышение режима резания приведет к быстрому износу режущих кромок.

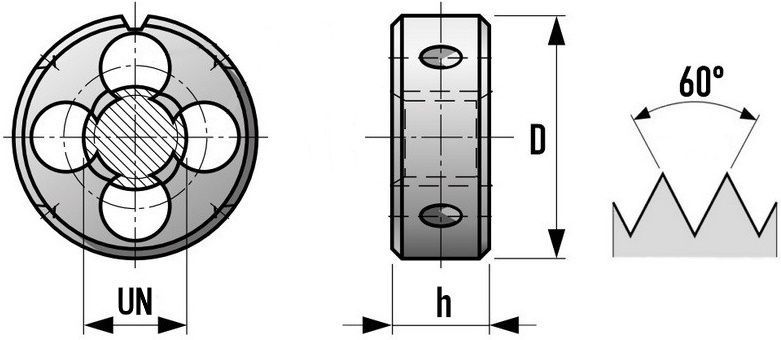

Размеры

Характеристики

• Бренд
  GSR
• Тип резьбы
  Дюймовая UN
• DIN
  22568
• Единицы измерения
  шт
• Материал
  Быстрорежущая сталь (HSS)

• Дюймовые
