Плашка 115CrV3 Bucovice DIN EN 40430, дюймовая резьба PG
Ваш консультант Илья
7 (931) 225-70-73- Для нарезания дюймовой трубной электротехнической резьбы на деталях цилиндрической формы за один проход
- Используется при слесарных и сантехнических работах
- Обрабатываемые материалы: углеродистая и низколегированная сталь с прочностью до 800 Н/мм², пластик и цветные металлы
- Резьба PG от 7" до 29"
- Поле допуска: A
- Соответствует стандарту DIN EN 40430
-
Изготовлена из инструментальной стали 115CrV3
- Направление резьбы: правая
- Угол профиля: 80°
- Форма: круглая со стружечными канавками
- Длина заборной части: 1,5 нитки
- Производитель: BUCOVICE Tools (Чехия)
руб.
руб.

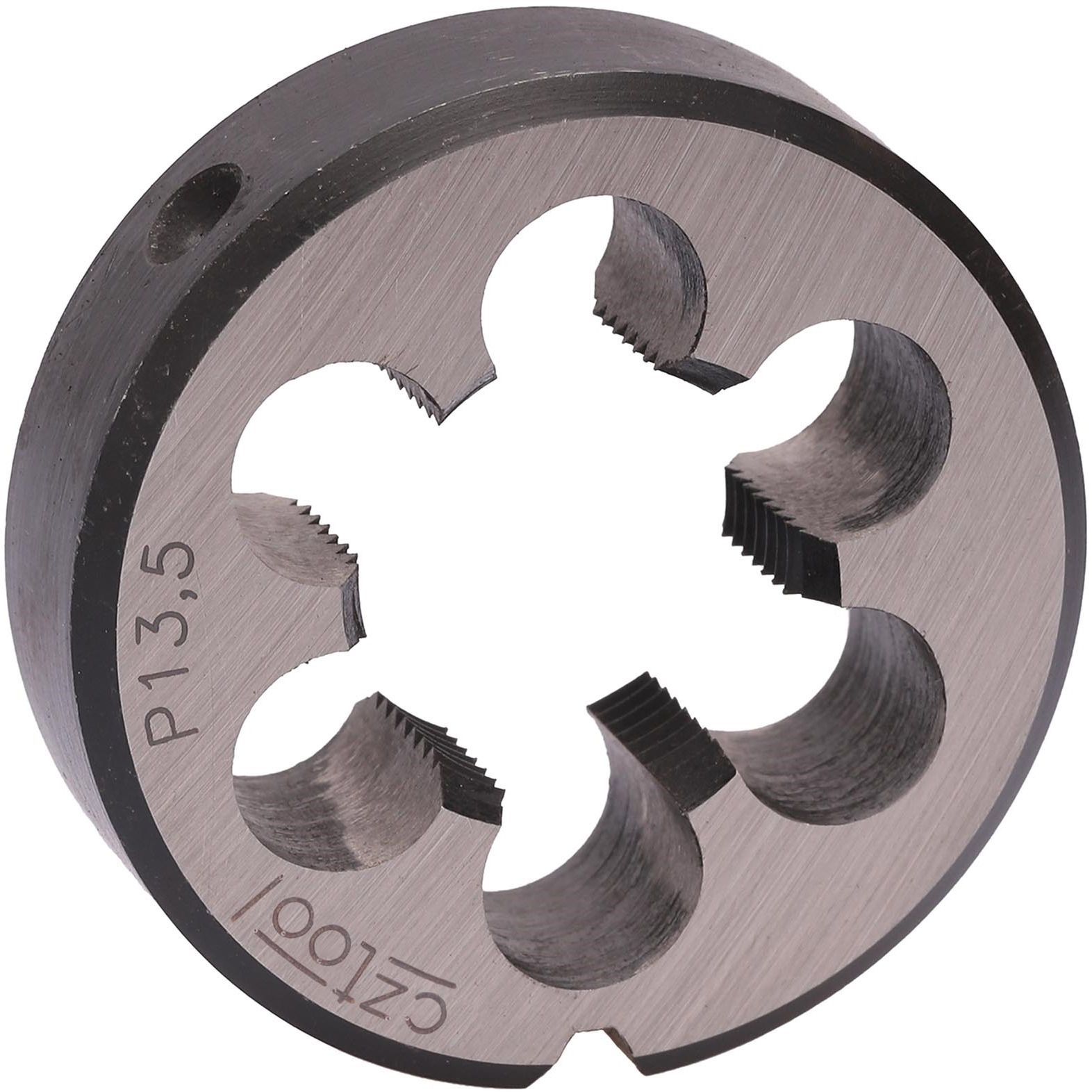

Круглая дюймовая плашка Bucovice предназначена для нарезания и калибровки трубной электротехнической дюймовой резьбы PG на прутках, винтах, шпильках и наружных поверхностях деталей из цветных металлов, чугуна, алюминия, меди, бронзы, цинка, пластика, углеродистой и низколегированной стали твердостью до 800 Н/мм². Представляет собой круглую гайку с резьбой, прорезанной сквозными осевыми стружечными канавками, которые образуют режущие грани. Имеет правое направление резьбы, и канавки для выведения стружки.
Плашки, также известные как "лерки", применяются слесарями, сантехниками, газопроводчиками и могут использоваться как для ручной резки при помощи плашкодержателя с двумя рукоятками, так и для скоростной резки, зафиксированные на станке. В процессе наворачивания на деталь инструмент срезает лишний металл по спирали, формируя чистый профиль резьбы за один проход. Размер плашки подбирается по наружному диаметру стержня. Инструмент изготовлен из инструментальной стали 115CrV3, которая имеет необходимую для обработки металлов твёрдость, прочность и износостойкость. Формирует дюймовую резьбу с угловым профилем 80° и полем допуска А.
Преимущества
- Прочная и износостойкая инструментальная сталь 115CrV3 (аналог 11ХФ).
- Срезанный материал выводится через стружечные отверстия, что обеспечивает легкое нарезание чистой резьбы за один проход.
- Поле допуска (степень точности): А.
- Соответствует стандарту DIN EN 40430.

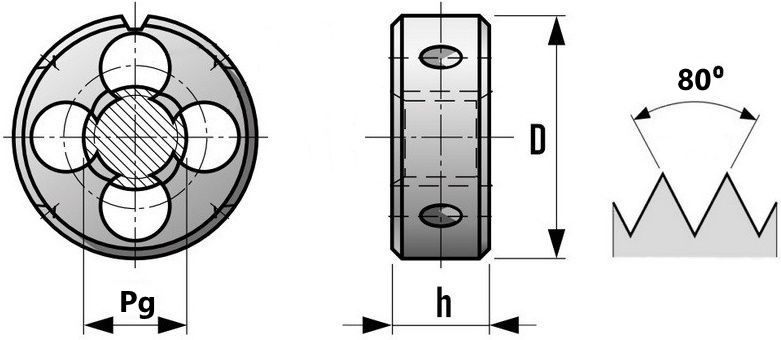

Размеры
| Размер резьбы Pg, дюйм | Кол-во ниток на дюйм, шт | Наружный диаметр D, мм | Высота h, мм | Кол-во канавок, шт |
| 7 | 20 | 38 | 10 | 4 |
| 9 | 18 | 45 | 14 | 5 |
| 13,5 | 18 | 45 | 14 | 6 |
| 16 | 18 | 55 | 16 | 5 |
| 21 | 16 | 65 | 18 | 7 |
| 29 | 16 | 75 | 20 | 7 |
Способ применения:
- Выбранная деталь размечается и прочно фиксируется в тисках.
- Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.
- Плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.
- Инструмент размещается перпендикулярно сверху изделия.
- Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, полоборота в обратную сторону, это облегчает вывод стружки и улучшает качество резьбы.
- В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.
Характеристики
-
Бренд
-
Тип резьбыДюймовая PG
-
DINEN 40430
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSS)
-
Штрих код
