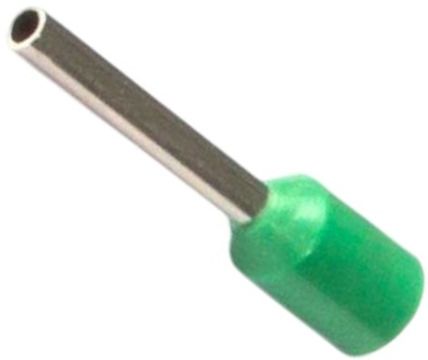

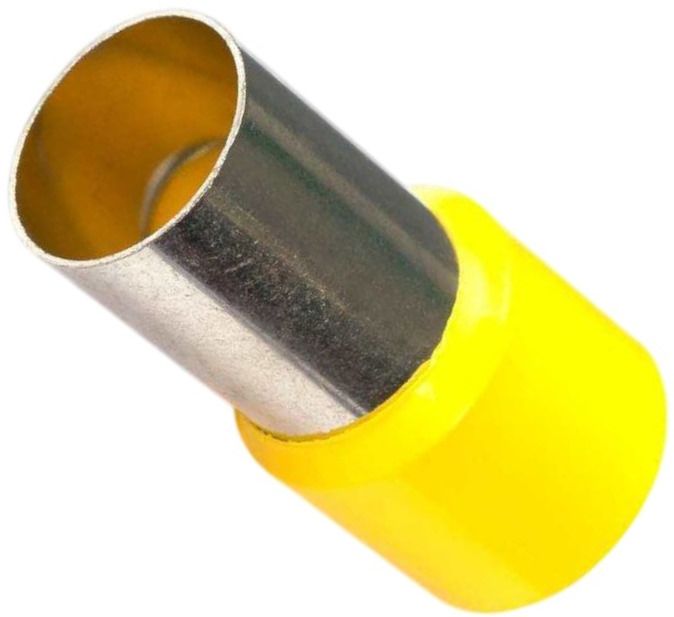

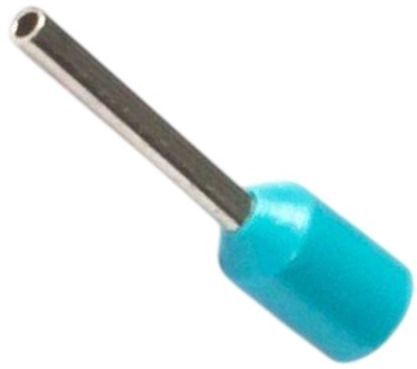

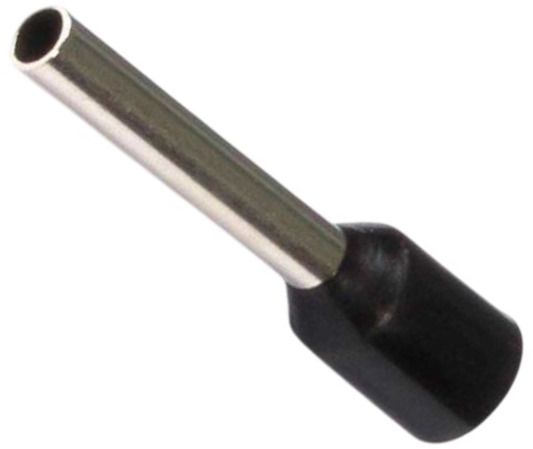

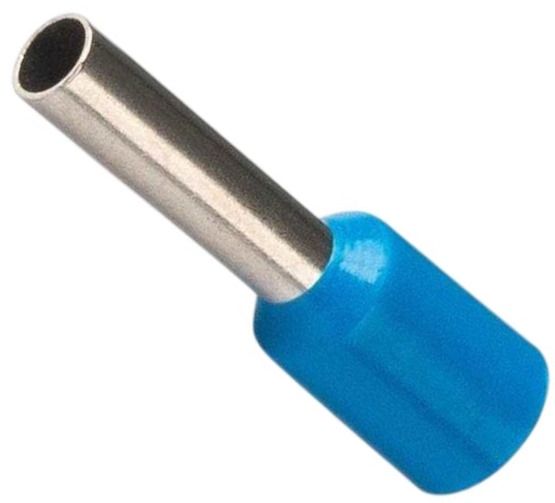

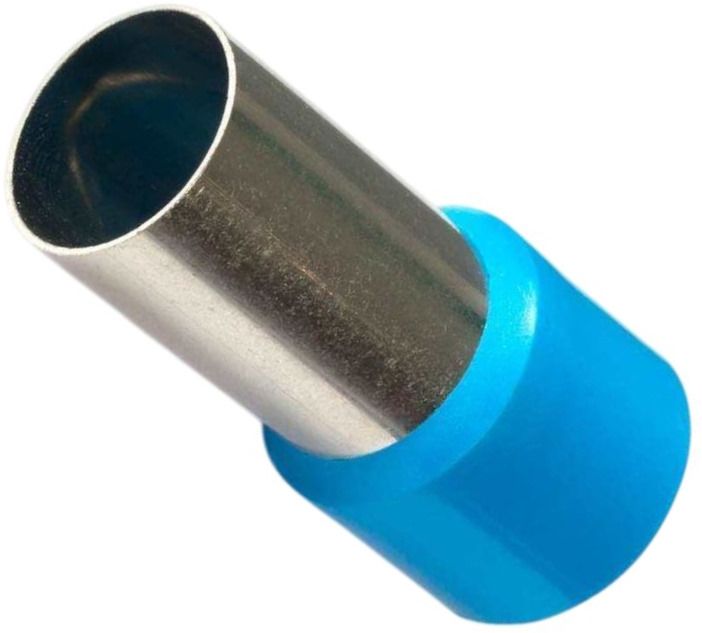

Наконечник втулочный НШВИ КВТ
Код товара: WN00308922
Внешний вид товара может отличаться от представленного на изображении
- Для оконцевания методом опрессовки гибких многопроволочных медных проводников
- Трансформируют концы многожильных проводов в монолитные штифты
- Альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клемм
- Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
- Материал коннектора - луженая медь марки М1
- Материал изоляции - полипропилен
- Температура эксплуатации: до 105 °С
Втулочные наконечники НШВИ КВТ предназначаются для оконцевания опрессовкой многожильных проводников из меди. Преобразуют концы проводов в монолитные штифты. Состоят из медной луженой трубки, один конец которой развальцован, и изолирующей манжеты из полипропилена. Поверхность коннектора обработана с помощью электролитического лужения.
Особенности
- Материал коннектора - медь марки М1.
- Покрытие коннектора - электролитическое лужение.
- Материал изоляции - полипропилен.
- Не содержит галогенов.
- Термостойкость изоляции - 105 градусов по Цельсию.
- Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4.
- Одинарные и двойные втулочные наконечники 'КВТ' представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию.
- Коническая форма манжеты, тип 'Easy Entry', облегчает заведение многожильного провода внутрь медной втулки.
- Обжим провода поверх медной втулки.

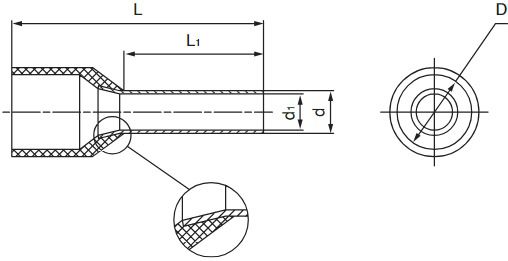

Размеры
| Наименование | Цвет манжеты | Сечение, мм² | Длина L, мм | Длина L1, мм | Диаметр d, мм | Диаметр d1, мм | Диаметр D, мм | Длина снятия изоляции с провода, мм |
| НШВИ 0,25-8 | голубой | 0,25 | 12,5 | 8 | 1,05 | 0,75 | 1,7 | 10 |
| НШВИ 0,34-8 | бирюзовый | 0,34 | 12,5 | 8 | 1,1 | 0,8 | 1,7 | 10 |
| НШВИ 0,5-8 | белый | 0,5 | 14 | 8 | 1,4 | 1 | 2,6 | 10 |
| НШВИ 0,75-8 | серый | 0,75 | 14,3 | 8 | 1,5 | 1,2 | 2,7 | 10 |
| НШВИ 1-8 | красный | 1 | 14,3 | 8 | 1,8 | 1,4 | 3,0 | 10 |
| НШВИ 1,5-8 | черный | 1,5 | 14,3 | 8 | 2,1 | 1,7 | 3,6 | 10 |
| НШВИ 2,5-8 | синий | 2,5 | 15,4 | 8 | 2,6 | 2,3 | 4,3 | 10 |
| НШВИ 2,5-10 | синий | 2,5 | 18,5 | 10 | 3,3 | 2,9 | - | - |
| НШВИ 4-9 | серый | 4 | 17,4 | 9 | 3,2 | 2,8 | 4,7 | 12 |
| НШВИ 6-12 | желтый | 6 | 20,5 | 12 | 3,9 | 3,5 | 5,9 | 14 |
| НШВИ 10-12 | красный | 10 | 20,8 | 12 | 5 | 4,5 | 7,3 | 15 |
| НШВИ 16-12 | синий | 16 | 22 | 12 | 6,3 | 5,8 | 8,6 | 15 |
| НШВИ 25-16 | желтый | 25 | 28 | 16 | 7,9 | 7,5 | 10,8 | 19 |
| НШВИ 35-16 | красный | 35 | 30 | 16 | 8,8 | 8,3 | 11,8 | 19 |
| НШВИ 50-20 | синий | 50 | 36 | 20 | 10,9 | 10,3 | 14,8 | 26 |
| НШВИ 70-20 | желтый | 70 | 37 | 20 | 14,2 | 13,5 | 16,5 | 26 |
| НШВИ 95-25 | красный | 95 | 44 | 25 | 15,3 | 14,5 | 20,3 | 31 |
| НШВИ 120-27 | синий | 120 | 52,6 | 27 | 17,5 | 16,5 | 23,4 | 33 |
| НШВИ 150-27 | желтый | 150 | 52,6 | 27 | 20,6 | 19,6 | 26 | 33 |
| НШВИ 0,75-12 | серый | 0,75 | 14,3 | 12 | 1,5 | 1,2 | 2,7 | 10 |
| НШВИ 1-12 | красный | 1 | 18,3 | 12 | 1,8 | 1,4 | 3 | 14 |
| НШВИ 1,5-12 | черный | 1,5 | 18,3 | 12 | 2,1 | 1,7 | 3,6 | 14 |
| НШВИ 1,5-18 | черный | 1,5 | 18,3 | 18 | 2,1 | 1,7 | 3,6 | 14 |
| НШВИ 2,5-12 | синий | 2,5 | 19,4 | 12 | 2,6 | 2,3 | 4,3 | 14 |
| НШВИ 2,5-18 | синий | 2,5 | 25,4 | 18 | 2,6 | 2,3 | 4,3 | 14 |
| НШВИ 4-12 | серый | 4 | 20,4 | 12 | 3,2 | 2,8 | 4,7 | 12 |
| НШВИ 6-14 | желтый | 6 | 26,1 | 14 | 5,3 | 4,9 | - | - |
Характеристики
-
Бренд
-
Единицы измеренияшт
-
МатериалМедь марки М1
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
