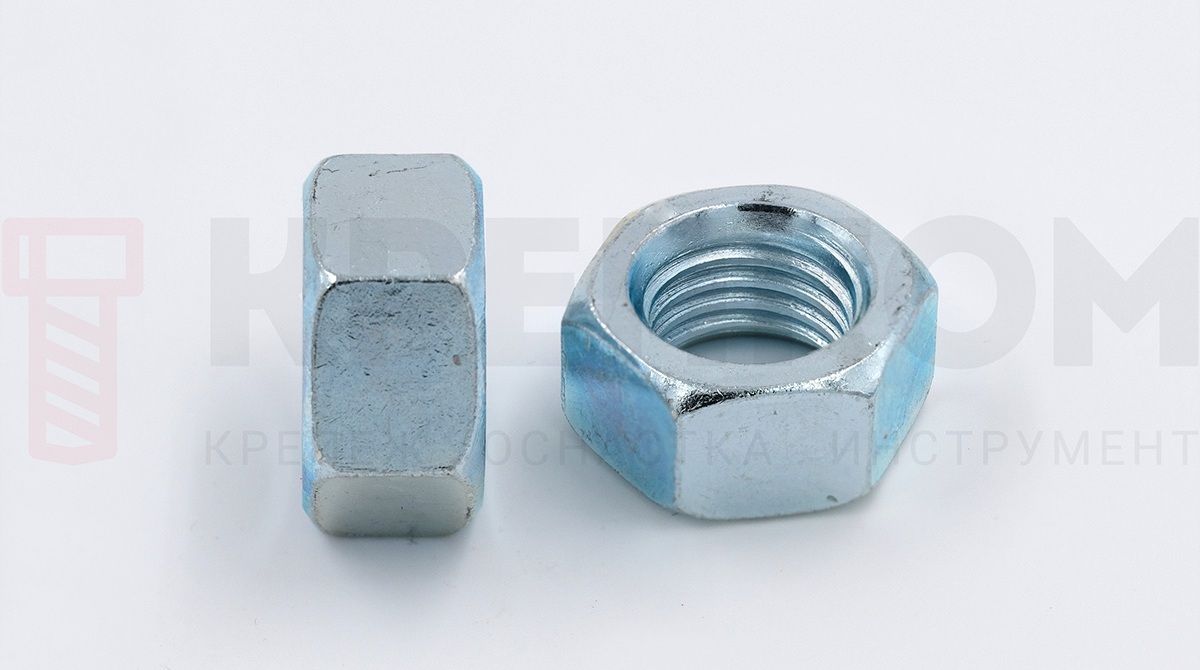

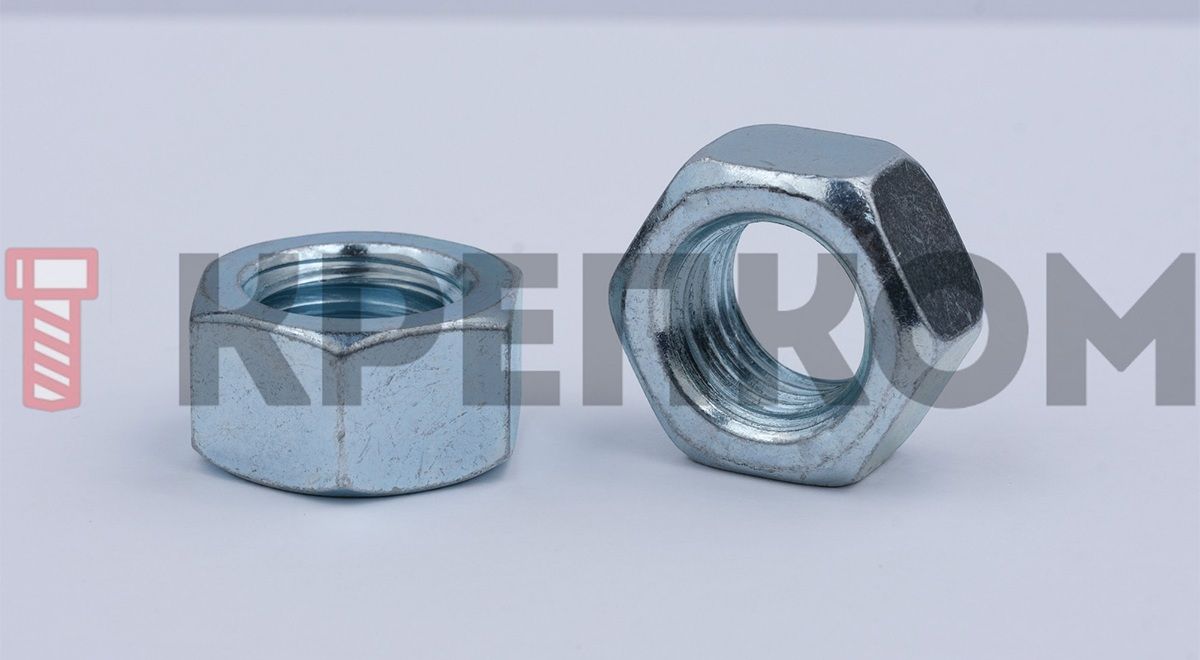

Гайка шестигранная ГОСТ 5915-70, класс прочности 10, оцинкованная сталь 35Х
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Шестигранная форма позволяет использовать стандартные рожковые, накидные и торцевые ключи для монтажа.
- Класс точности В — нормальная точность, универсальна и технологична в массовом производстве.
- Метрическая резьба с полем допуска 6Н — для соединений с болтами и шпильками соответствующего класса прочности.
- Класс прочности 10 (минимальное напряжение разрушения при растяжении 1000 Н/мм²) — для высоконагруженных соединений.
- Гальваническое цинковое покрытие защищает от коррозии в условиях повышенной влажности.
- Исполнение 1 подразумевает наличие конических фасок с обеих сторон гайки.
- Взаимозаменяема с DIN 934, ISO 4032 и ISO 4034.
М8
1,25
6,8
13
руб.
М10
1,5
8,4
16
руб.
М12
1,75
10,8
18
руб.
М14
2
12,8
21
руб.
М16
2
14,8
24
М18
2,5
16,4
27
руб.
М20
2,5
18
30
руб.
М22
2,5
19,8
34
М24
3
21,5
36
руб.
М30
3,5
25,6
46
руб.
М36
4
29
55
руб.
М42
4,5
34
65
руб.
Гайка шестигранная ГОСТ 5915-70 класса прочности 10 представляет собой крепёжное изделие, имеющее форму правильной шестиугольной призмы со сквозным резьбовым отверстием по центру. Она предназначена для создания разъёмных резьбовых соединений в паре с болтами, шпильками, винтами и другими крепёжными деталями. Внешний диаметр гайки соответствует размеру гаечного ключа, что обеспечивает удобство монтажа с помощью стандартного слесарно-монтажного инструмента — рожковых, накидных или торцевых ключей, а также механизированного инструмента с соответствующими насадками.
Конструкция и класс точности
Гайки по ГОСТ 5915-70 изготавливаются класса точности В (нормальной точности) с диаметром резьбы от 1,6 до 48 мм. Резьба — метрическая, с полем допуска 6Н, по ГОСТ 24705. Гайки выпускаются в исполнении 1 - с двумя коническими фасками. В отличие от гаек класса точности А по ГОСТ 5927-70, которые имеют более жёсткие допуски на геометрические размеры (повышенная точность), гайки по ГОСТ 5915-70 предназначены для применения в конструкциях, где допустимы несколько большие отклонения размеров, что делает их более универсальными и технологичными в массовом производстве.
Материал и покрытие
Гайка изготовлена из легированной конструкционной стали марки 35Х с классом прочности 10. Класс прочности 10 означает, что минимальное напряжение разрушения при растяжении составляет 1000 Н/мм², что обеспечивает надёжность соединений при высоких нагрузках. Легирующая добавка хрома в количестве около 1% придаёт стали повышенную прочность, износостойкость и прокаливаемость по сравнению с углеродистыми сталями. Сталь 35Х хорошо поддается термической обработке (закалке и отпуску), что позволяет дополнительно повысить её прочностные свойства и достичь требуемых характеристик для класса прочности 10.
На поверхность гайки нанесено гальваническое цинковое покрытие, которое обеспечивает защиту от коррозии в условиях повышенной влажности, значительно продлевая срок службы крепежа. Покрытие придаёт изделию характерный серебристый блестящий вид.
Применение
Шестигранные гайки ГОСТ 5915-70 широко применяются для создания высоконагруженных резьбовых соединений в машиностроении, строительстве, энергетике и быту. Ответный болт, шпилька или винт должны быть сопоставимы с гайкой по прочностным характеристикам (класс прочности не ниже 10.9). При необходимости под гайку подкладывают плоские шайбы (DIN 125) или пружинные шайбы (гроверы) соответствующей твёрдости.
Аналоги ГОСТ 5915-70
- DIN 934.
- ISO 4032.
- ISO 4034.
- DIN 555 (низкие).
- ГОСТ 5927-70 (класс точности А).
- ГОСТ 10605-94 (крупные диаметры М52 – М150).
- ГОСТ 15526-70 (мелкая резьбы).
Размеры
| Резьба, d | Размер под ключ, s | Расстояние между гранями, e (min) | Высота m (max) |
| M1,6 | 3,2 | 3,3 | 1,3 |
| M2 | 4 | 4,2 | 1,6 |
| M2,5 | 5 | 5,3 | 2 |
| M3 | 5,5 | 5,9 | 2,4 |
| M3,5 | 6 | 6,4 | 2,8 |
| M4 | 7 | 7,5 | 3,2 |
| M5 | 8 | 8,6 | 4,7 |
| M6 | 10 | 10,9 | 5,2 |
| M8 | 13 | 14,2 | 6,8 |
| M10 | 16 | 17,6 | 8,4 |
| M12 | 18 | 19,9 | 10,8 |
| M14 | 21 | 22,8 | 12,8 |
| M16 | 24 | 26,2 | 14,8 |
| M18 | 27 | 29,6 | 16,4 |
| M20 | 30 | 33 | 18 |
| M22 | 34 | 37,3 | 19,8 |
| M24 | 36 | 39,6 | 21,5 |
| M27 | 41 | 45,2 | 23,6 |
| M30 | 46 | 50,9 | 25,6 |
| M36 | 55 | 60,8 | 29 |
| М39 | 60 | 66,44 | 31 |
| M42 | 65 | 71,3 | 34 |
| M48 | 75 | 82,6 | 38 |
Характеристики
-
Тип гайкиШестигранная (обычная)
-
DIN934
-
ГОСТ5915-70
-
ISO4032
-
Единицы измеренияшт
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности10
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon Nuts
