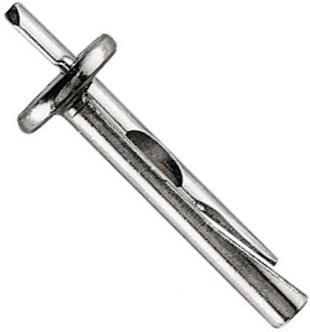

Анкер-клин Mungo MAN
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Александр
7 (921) 090-38-10- Для использования в твердом бетоне и природном камне.
- Применяется для быстрого сквозного монтажа подвесных конструкций к плитам перекрытия.
- Способ установки: забивной (фиксация в отверстии при забивании распорного клина молотком).
- Изготовлен из стали (пожароустойчивость F30-F120), что делает его идеальным для потолочных работ.
- Цинковое покрытие (>5 мкм) для защиты от коррозии и продления срока службы.
- Условия окружающей среды: помещения с нормальной или переменной влажностью.
- Доступен в двух типоразмерах: 6х40 и 6х70 мм.
- Толщина прикрепляемого материала (полезная длина): 4,5 и 35 мм.
6
40
1127064
руб.
6
70
1127067
руб.
Анкер-клин потолочный MUNGO MAN предназначен для быстрого крепления к бетонному основанию профилей, перфоленты, листового металла и других металлоизделий толщиной до 4,5 и до 35 мм для размеров 6х40 и 6х70 мм соответственно. Анкер клиновой забивной пропускается сквозь прикрепляемую конструкцию и забивается в бетон, в результате чего выступающий над шляпкой расклинивающий элемент утапливается и утолщает ножку крепежа. При установке в прочный бетон он выдерживает минимальное усилие на вырывание 1,2 кН. Благодаря пожароустойчивости потолочный анкер из оцинкованной стали составляет конкуренцию пластиковым дюбелям, которые используются при монтаже подвесных потолков.
Назначение
Анкерный клин подходит для крепления:
- легких подвесных потолков (DIN 18168);
- систем вентиляции;
- швеллеров, уголков и т.п.;
- трубных хомутов;
- металлических листов;
- перфорированных лент.
Особенности
- Противопожарный сертификат F120 является частью технического свидетельства.
- Может использоваться для монтажа над головой.
- Удобен в монтаже.
- Оцинкован, толщина покрытия > 5 мкм.
- Нагрузка на вырыв в бетоне С20/25, С50/60 составляет 1,2 кН.
- Рекомендованная нагрузка –100 кг (с учетом коэффициента безопасности).
- Изгибающий момент – 3 N•m.
- Минимальная толщина основания: 80 мм.
-
Для внутреннего применения.
Размеры
| d0 | h0 | L | tfix |
| 6 | 40 | 40 | 4,5 |
| 6 | 40 | 70 | 35 |
Монтаж
В отличие от распорных анкерных болтов, данный крепеж не требует гаечного ключа, для его фиксации используется молоток. Порядок действий следующий:
- в отмеченном месте проделывается отверстие подходящего диаметра, которое тщательно очищается от пыли и продуктов сверления;
- прикрепляемая деталь с просверленным отверстием прикладывается к основанию;
- потолочный анкер MAN забивают в просверленное отверстие молотком до полной фиксации (на этой стадии нельзя бить по распорному клину);
- затем наносятся удары молотком по клину до тех пор, пока он не сравняется со стопорной шляпкой.
Характеристики
-
Бренд
-
Тип анкераАнкер-клин
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень
-
МатериалОцинкованная сталь
