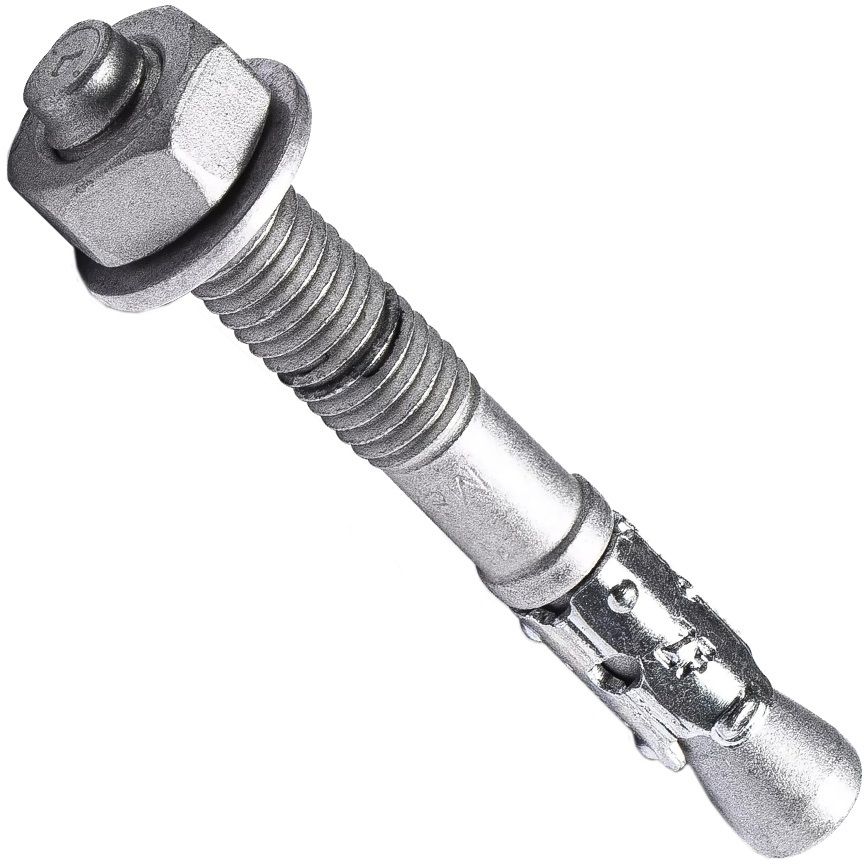

Анкер клиновой с гильзой и гайкой R-HPTII-ZF M12x120/25 мм сталь Delta Rawlplug

Клиновой анкер Rawlplug R-HPTII-ZF M12 120/25 — это механический распорный анкер для сквозного монтажа в бетонных и каменных основаниях. Конструкция анкера состоит из резьбового стержня с распорной гильзой и клиновой вставкой. При затягивании гайки клин втягивается в гильзу, разжимая её и создавая надёжное механическое зацепление со стенками отверстия. Анкер имеет антикоррозионное цинк-ламельное покрытие (Zinc Flake, Delta Protect), которое выдерживает 1000 часов в соляном тумане по тесту NSS.

Применение

Анкер предназначен для установки в бетон класса С20/25–С50/60 (в том числе с трещинами), армированный бетон и натуральный камень. Области применения: крепление фасадных систем, кронштейнов, барьерных ограждений, стальных конструкций, защитных стен, перил, балюстрад, пассажирских лифтов и тяжёлого оборудования.

Особенности и преимущества

На резьбовой накатке болта нанесена отметка глубины анкеровки — это упрощает контроль глубины установки и исключает ошибки при монтаже. Головка шурупа имеет маркировку, позволяющую после монтажа идентифицировать длину и глубину установки анкера. Холодная формовка распорного элемента обеспечивает неизменную размерную точность всех партий. Конструкция допускает сверление и монтаж непосредственно через закрепляемый элемент, что сокращает время монтажных работ.

Характеристики

Модель	R-HPTII-ZF
Диаметр резьбы	М12
Длина анкера	120 мм
Толщина прикрепляемой детали	25 мм
Диаметр отверстия в основании	12 мм
Момент затяжки	40 Н·м
Стандартная глубина анкеровки (hnom)	69 мм
Редуцированная (уменьшенная) глубина анкеровки	48 мм
Минимальная глубина отверстия (стандартная)	80 мм
Минимальная глубина отверстия (редуцированная)	60 мм
Минимальная толщина основания (стандартная)	140 мм
Минимальная толщина основания (редуцированная)	160 мм
Мин. расстояние между анкерами (бетон без трещин)	70 мм
Мин. расстояние между анкерами (бетон с трещинами)	70 мм
Мин. расстояние от края основания (бетон без трещин)	65 мм
Мин. расстояние от края основания (бетон с трещинами)	45 мм
Размер гайки под ключ	SW19
Номинальный предел прочности (растяжение)	620 Н/мм²
Номинальный предел прочности (срез)	520 Н/мм²
Номинальный предел текучести (растяжение)	531 Н/мм²
Номинальный предел текучести (срез)	416 Н/мм²
Площадь поперечного сечения (растяжение)	60,1 мм²
Площадь поперечного сечения (срез)	89,6 мм²
Прочностный модуль упругости	119,6 мм³
Характерное сопротивление изгибу	67,0 Н·м
Расчётное сопротивление изгибу	53,0 Н·м
Разрушающая нагрузка на вырыв (бетон с трещинами, стандартная глубина)	19,9 кН
Разрушающая нагрузка на вырыв (бетон без трещин, стандартная глубина)	27,7 кН
Разрушающая нагрузка на вырыв (бетон с трещинами, редуцированная глубина)	12,8 кН
Разрушающая нагрузка на вырыв (бетон без трещин, редуцированная глубина)	17,6 кН

Характеристики

• Бренд
  Rawlplug
• Тип анкера
  Анкер-гильза / Клиновой / С гайкой
• Единицы измерения
  шт
• Артикул
  R-HPTIIZF-12120/25
