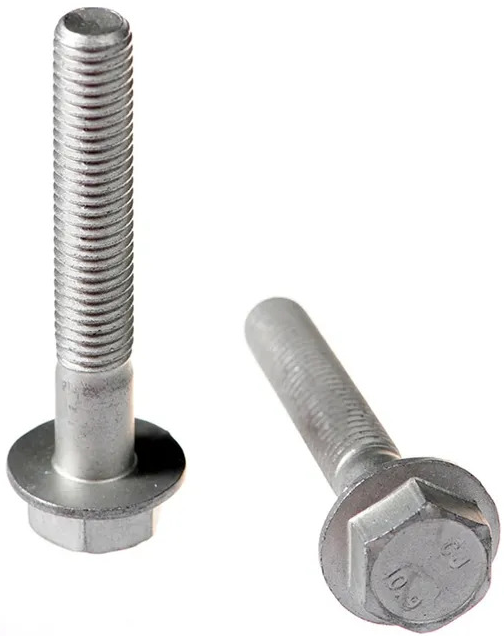

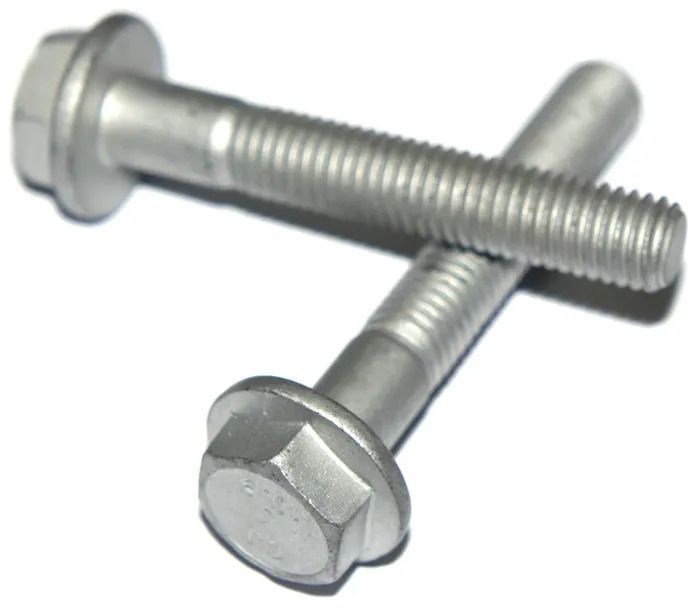

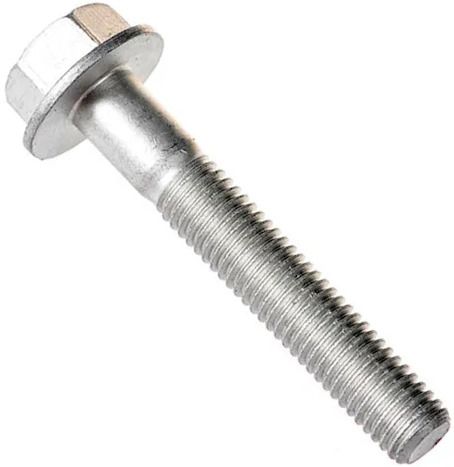

Болт с фланцем (прессшайба) DIN 6921, класс прочности 10.9, покрытие Dacromet
Ваш консультант Владимир
7 (931) 348-45-86- Высокопрочный крепеж для ответственных соединений в автомобилестроении и машиностроении.
- Размеры и конструкция соответствуют требованиям DIN 6921.
- Закаленная сталь, класс прочности 10.9 (для высоких нагрузок).
- Покрытие Dacromet обеспечивает защиту от коррозии.
- Резьба метрическая, поле допуска 6g, шаг крупный (основной).
- Класс точности: А (высокий).
- Шестигранная головка для надежного захвата инструментом при высоких значениях крутящего момента.
- Фланец без зазубрин выполняет роль плоской шайбы и повышает герметичность узла крепления.
- Диаметр: М14, М16
- Диапазон длин: от 40 до 140 мм.
14
40
2
руб.
14
45
2
руб.
14
55
2
руб.
14
90
2
руб.
14
100
2
руб.
14
120
2
руб.
16
60
2
руб.
16
70
2
руб.
16
140
2
руб.
Шестигранный болт с фланцем DIN 6921 класса прочности 10.9 применяется в ответственных узлах машин, механизмов и конструкций, к прочности которых предъявляются повышенные требования. Обычно он используется во фланцевых соединениях, велосипедах, автомобилях, грузовых транспортных средствах, сельхозтехнике, станках. Доступен с полной или частичной резьбой, в зависимости от длины стержня и требований стандарта. Ответной деталью может быть гайка 10 кл., например, шестигранная, с прессшайбой или самоконтрящаяся.
Особенности
Шестигранная головка имеет увеличенную опорную поверхность, поэтому лучше прижимает и не деформирует материалы в точке крепления. Фланец повышает герметичность соединения и препятствует его ослаблению в условиях вибрационных нагрузок. Гладкая фланцевая поверхность без засечек предотвращает скопление жира и грязи под головкой, обеспечивает более высокое качество сборки и внешний вид.
Покрытие
Антикоррозийное покрытие Dacromet представляет собой патентованную дисперсию из оксидов металлов, цинка и силиката алюминия. После нанесения и термообработки формируется прочный барьер серо-серебристого цвета. Покрытие не содержит токсичных растворителей, обеспечивает барьерную, гальваническую и пассивирующую защиту, а также сохраняет электропроводность благодаря металлическим частицам.
Аналоги DIN 6921:
- фланцевые болты EN 1665 и EN 14219
- винты с фланцем ISO 8100 и ISO 8102
- изделие № 88933 (с насечкой)
Размеры
Длина резьбовой части:
b1 при l ≤ 125 мм
b2 при l ≤ 200 мм
b3 при l > 200 мм
| Резьба, d | М14 | М16 |
|
Шаг резьбы, P |
2 | 2 |
|
Диаметр фланца, dc (max) |
30,5 | 35 |
|
Высота головки болта, k (max) |
12,8 | 14,4 |
|
Размер головки под ключ, S (ном) |
18 | 21 |
|
Диаметр граней, e (min) |
19,86 | 23,15 |
| Длина резьбовой части, b1 | 34 | 38 |
| Длина резьбовой части, b2 | 40 | 44 |
| Длина резьбовой части, b3 | - | 57 |
все размеры указаны в мм
Характеристики
-
DIN6921
-
ISO4162
-
Единицы измеренияшт
-
Форма головкиС фланцем
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности10.9
-
МатериалСталь
